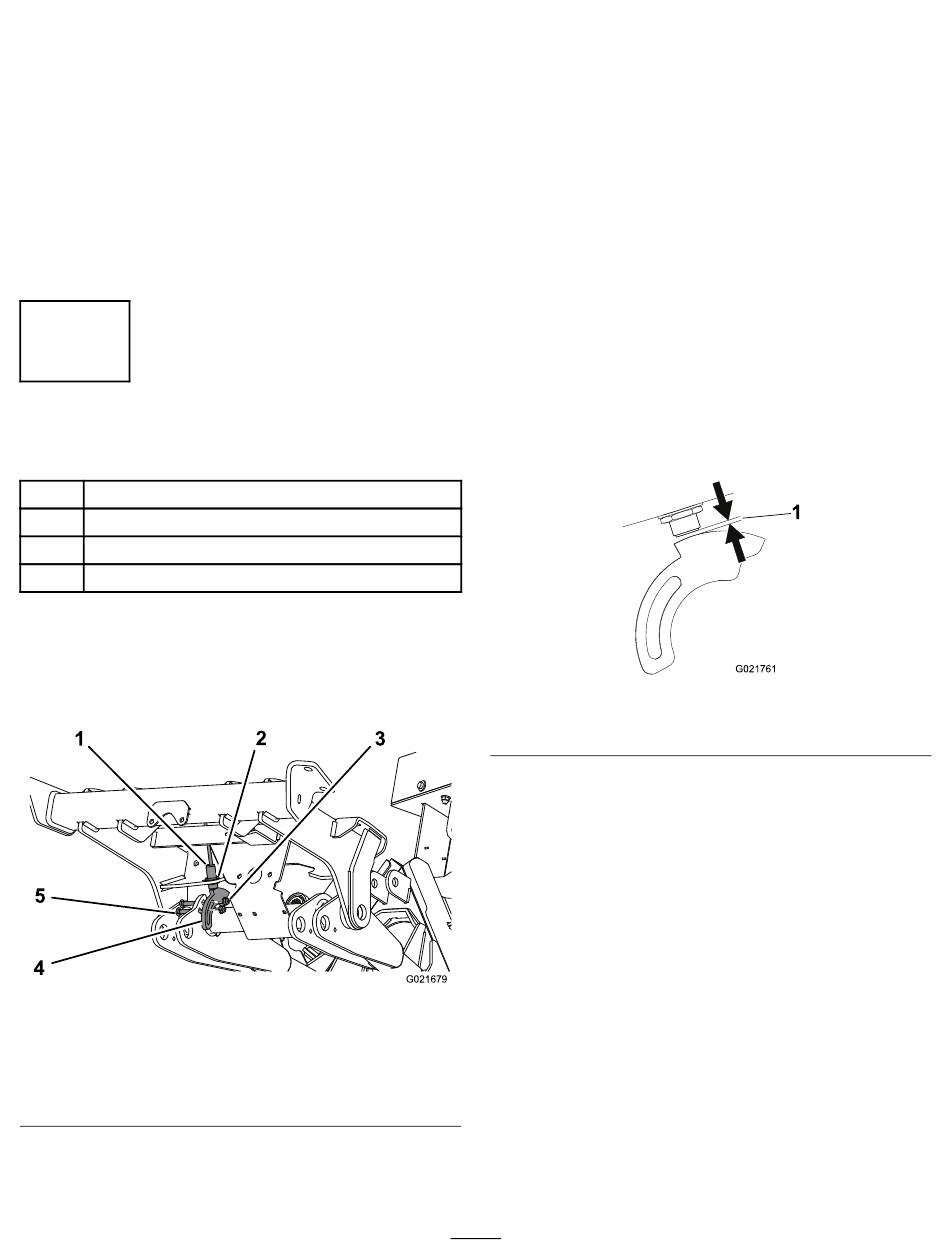

Toro Pro Force Bedienungsanleitung Seite 10

7. Nehmen Sie die Staubdeckel von den
Hydraulikkupplungen ab und stellen sicher,
dass die Kupplungen keinen Schmutz oder
Verunreinigungen aufweisen.
8. Schließen Sie die Hydraulikschlauchkupplungen
des Anbaugeräts an die Hydraulikkupplungen
der Hilfshydraulik am Zugmaschinenheck an.
Wichtig:
Wenn die Kupplungen der
Hydraulikschläuche abgeschlossen
werden, müssen Sie sicherstellen, dass die
Staubdeckel gereinigt und eingesetzt sind,
damit die Hydraulikanlage nicht verunreinigt
wird.
5
Einbauen des Initiators
Für diesen Arbeitsschritt erforderliche Teile:
1 Initiator
1 Sensorplatte
2 Schlossschraube (5/16" x 1¼")
2 Bundmutter, 5/16"
Verfahren
1. Befestigen Sie den Initiator lose mit den
Scheiben und Klemmmuttern im Loch unten im
vorderen Rahmen
1. Initiator
2. Klemmmutter und
Unterlegscheibe
3. Bundmutter
2. Befestigen Sie die Sensorplatte lose mit zwei
Schlossschrauben (5/16" x 1¼") und zwei
Bundmuttern am linken Hubarm.
(Bild 14).
Bild 14
4. Schlossschraube
5. Sensorplatte
Hinweis:
nicht fest.
3. Positionieren Sie die Sensorplatte so, wie in
14 abgebildet.
Hinweis:
die Sensorplatte nicht berührt.
4. Starten Sie die Maschine, heben Sie das
Gebläse an, und stoppen Sie die Maschine.
5. Stellen Sie die Sensorplatte so lange ein, bis sie
mit dem Näherungsschalter ausgefluchtet ist;
ziehen Sie dann die Schlossschraubenmuttern
an. Stellen Sie sicher, dass Sie den
Näherungsschalter nicht berühren
6. Stellen Sie den Näherungsschalter mit den
Klemmmuttern nach oben oder unten ein, bis
der Abstand zwischen dem Schalterplunger und
der Sensorplatte 3,8 mm bis 4,3 mm beträgt
(Bild 15
7. Ziehen Sie die Klemmmuttern mit 20 Nm an,
wenn Sie den Abstand erzielt haben.
1. Abstand von 3.8 mm bis 4.3 mm
8. Schließen Sie die Kabel vom Näherungsschalter
an den Frontanbaugerät-Schalter am
elektrischen Zubehörkit des Groundsmaster 360
an
9. Wenn der Schalter richtig eingestellt ist, sollte
der Bläser abschalten, wenn er angehoben wird.
Hinweis:
Wenn die Zugmaschine wieder in
einen Mäher umgewandelt wird, wird die Zapfwelle
nicht aktiviert, wenn das Frontanbaugerät ganz
angehoben ist. Zum Aktivieren des Mähers muss das
g021679
Frontanbaugerät ganz abgesenkt sein.
10
Ziehen Sie die Klemmmuttern noch
Stellen Sie sicher, dass der Schalter
Bild 15
g021761
