SITOP smart 10A für Wandbefestigung/wall mounting
Betriebsanleitung
Operating instructions
Warnhinweise / Gefahr durch elektrischen Schlag:
!
Beim Betrieb elektrischer Geräte stehen zwangsläufig bestimmte Teile dieser Geräte unter gefährlicher Spannung.
Unsachgemäßer Umgang mit diesen Geräten kann deshalb zu Tod oder schweren Körperverletzungen sowie zu
erheblichen Sachschäden führen. Nur entsprechend qualifiziertes Fachpersonal darf an diesem Gerät oder in dessen Nähe
arbeiten. Der einwandfreie und sichere Betrieb dieses Gerätes setzt sachgemäßen Transport, fachgerechte Lagerung,
Aufstellung und Montage voraus.
Die Betätigung des Potentiometers ist nur mittels isoliertem Schraubendreher nach DIN 7437 zulässig, da unbeabsichtigt
im Inneren des Gerätes Teile mit gefährlicher elektrischer Spannung berührt werden können.
Elektrostatisch gefährdete Bauelemente (EGB). Nur geschultes Personal darf das Gerät öffnen!
Warning / Danger of electric shock:
!
Hazardous voltages are present in this electrical equipment during operation. Failure to properly maintain the equipment
can result in death, severe personal injury or substantial property damage. Only qualified personnel is allowed to work
on or around this equipment. The successful and safe operation of this equipment is dependent on proper handling,
installation and operation.
Potentiometer is only allowed to be actuated using an insulated screwdriver to DIN 7437, because accidental contact
may be made with parts inside the equipment carrying dangerous electrical voltage.
Electrostatically sensitive device (ESD). The device may only be opened by qualified personnel.

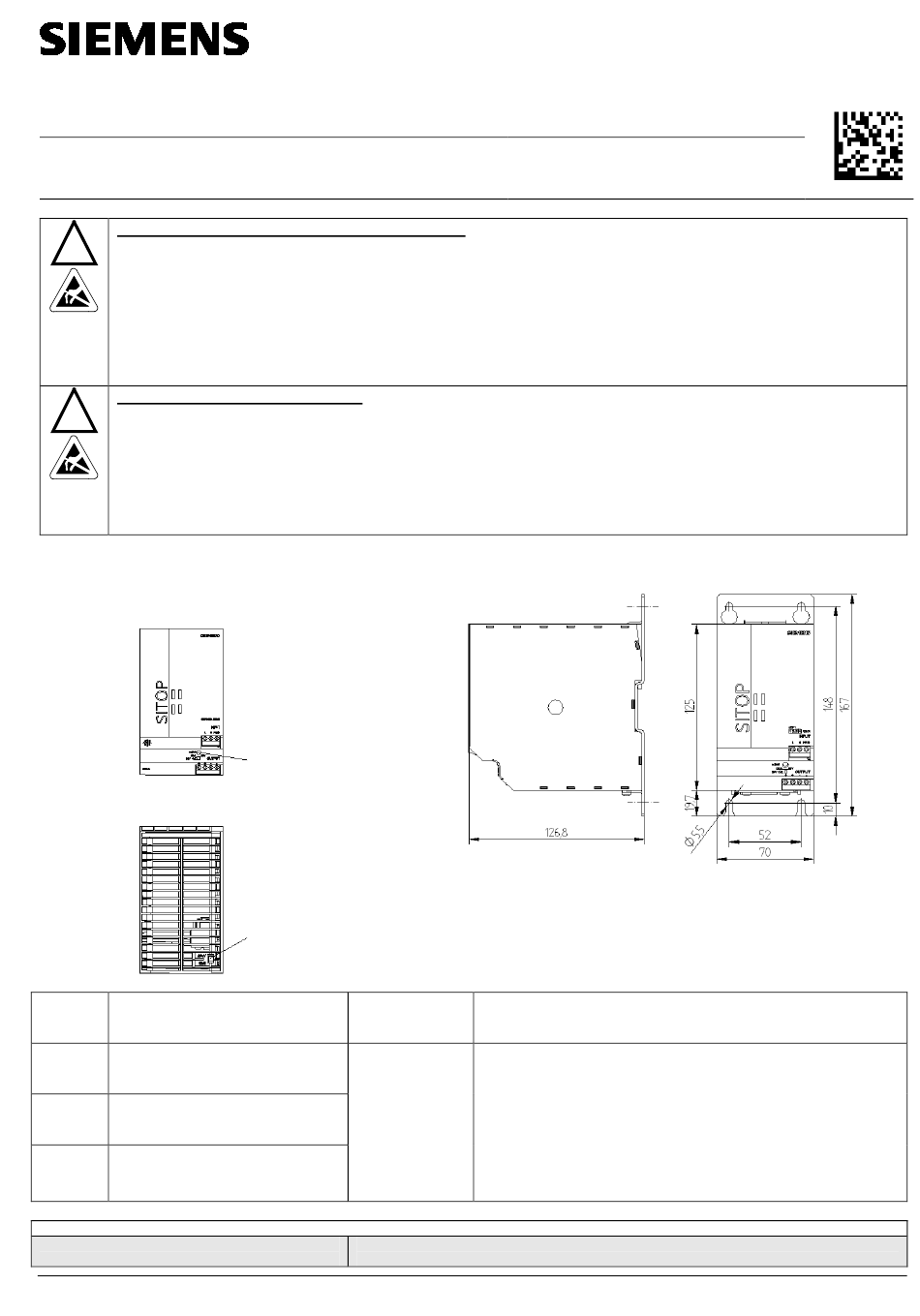

Maßbild/ Montagehinweis
Dimensional drawing/ Installation note
Klemmen
Funktion
Terminals
Function
Eingangsspannung AC 120/230 V
L1, N
Input voltage 120/230 V AC
Schutzleiter
PE
Protective earth conductor
Ausgangsspannung DC 24 V
Output voltage 24 V DC
+, –
24 V/10 A
Gewicht ca. / Weight approx /
Poids env. / Peso ca. / Peso aprox.
©Siemens AG 2014. All rights reserved
Einstellbarkeit U
A
Adjustment
Spannungsumschalter - Auslieferzustand 230 V
Voltage Selector - As delivered 230 V
Anschlusswert
Connected load
2
0,5...2,5 mm
22...12 AWG
Kupferleitungen
zugelassen für
65/75 °C
Copper wire rated
65/75 °C
0,85 kg
(1.87 lb)
1/3
6EP1334-2AA01-0AB0
Nr.: A5E33525001
Bemerkung
Remarks
Schraubklemmen:
Verwenden Sie einen Schraubendreher mit 3,5 mm
Klingenbreite empfohlenes Anzugsmoment 0,5-0,7 Nm
Screw-type terminals:
Use a screwdriver with a blade width of 3.5 mm (0.14 in.)
Recommended tightening torque 0.5 to 0.7 Nm (5 to 7 lb.in.)
Bestell-Nr. A5E33525001
02.2014
