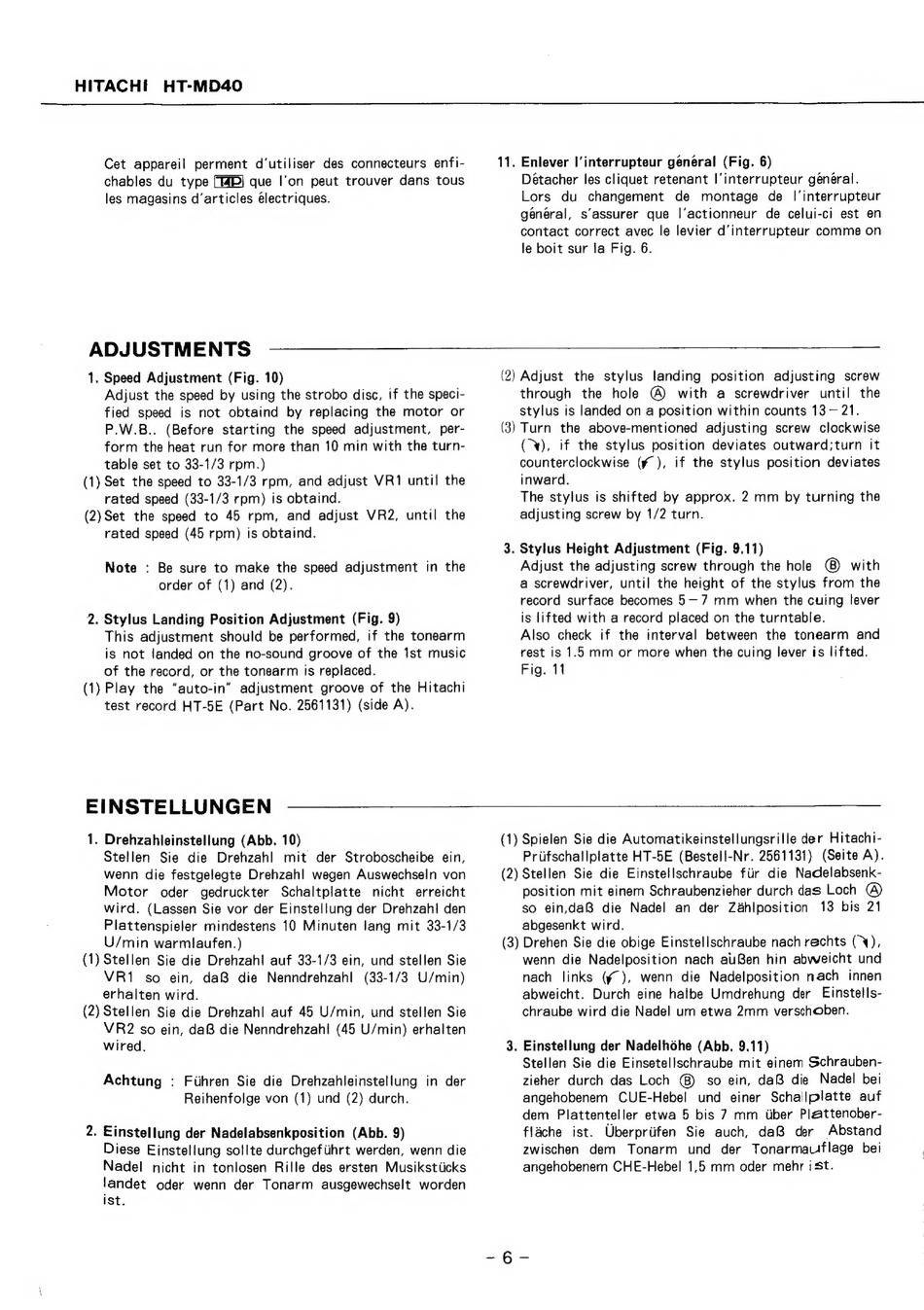

HITACHI
HT-MD40
Cet appareil
perment
d'utiliser
des connecteurs
enfi-
chables du type (fb) que l'on peut trouver dans tous
les magasins d'articles électriques.
11. Enlever l'interrupteur général (Fig. 6)
Détacher les cliquet retenant |'interrupteur général.
Lors
du
changement
de
montage
de |'interrupteur
général,
s'assurer
que
l'actionneur
de celui-ci est en
contact correct avec le levier d'interrupteur comme on
le boit sur la Fig. 6.
ADJUSTMENTS
1. Speed Adjustment (Fig. 10)
Adjust the speed by using the strobo disc, if the speci-
fied speed
is not obtaind
by replacing the motor or
P.W.B..
(Before starting the speed adjustment,
per-
form the heat run for more than 10 min with the turn-
table set to 33-1/3 rpm.)
(1) Set the speed to 33-1/3 rpm, and adjust VR1 until the
rated speed (33-1/3 rpm) is obtaind.
(2) Set the speed to 45 rpm,
and adjust VR2, until the
rated speed (45 rpm) is obtaind.
Note
: Be sure to make the speed adjustment
in the
order of (1) and (2).
2. Stylus Landing Position Adjustment (Fig. 9)
This adjustment should be performed, if the tonearm
is not landed on the no-sound groove of the 1st music
of the record, or the tonearm is replaced.
(1) Play the "auto-in"
adjustment groove of the Hitachi
test record HT-5E (Part No. 2561131) (side A).
(2) Adjust
the stylus
landing
position
adjusting
screw
through
the hole
@
with
a screwdriver
until
the
stylus is landed on a position within counts 13-21.
(3) Turn
the above-mentioned
adjusting screw
clockwise
("¥), if the stylus position deviates outward;turn
it
counterclockwise
(¥ ), if the stylus position deviates
inward.
The stylus is shifted by approx. 2 mm
by turning the
adjusting screw by 1/2 turn.
3. Stylus Height Adjustment (Fig. 9.11)
Adjust the adjusting screw through the hole
with
a screwdriver, until the height of the stylus from the
record surface becomes 5-7 mm
when the cuing lever
is lifted with a record placed on the turntable.
Also check if the interval
between the tonearm
and
rest is 1.5 mm or more when the cuing lever is lifted.
Fig. 11
EINSTELLUNGEN
1. Drehzahleinstellung (Abb. 10)
Stellen
Sie die Drehzahl
mit der Stroboscheibe
ein,
wenn die festgelegte Drehzahl wegen Auswechseln von
Motor
oder
gedruckter
Schaltplatte
nicht
erreicht
wird.
(Lassen Sie vor der Einstellung der Drehzahi den
Plattenspieler mindestens 10 Minuten lang mit 33-1/3
U/min warmlaufen.)
(1) Stellen Sie die Drehzahi auf 33-1/3 ein, und stellen Sie
VR1
so ein, daB
die Nenndrehzahl
(33-1/3
U/min)
erhalten wird.
(2) Stellen Sie die Drehzah| auf 45 U/min, und stellen Sie
VR2 so ein, daB die Nenndrehzahi
(45 U/min) erhalten
wired.
Achtung
: Fuihren Sie die Drehzahleinstellung
in der
Reihenfolge von (1) und (2) durch.
2. Einstellung der Nadelabsenkposition
(Abb. 9)
Diese Ejnstellung sollte durchgefiihrt werden, wenn die
Nadel
nicht in tonlosen
Rille des ersten
Musikstiicks
landet oder wenn
der Tonarm
ausgewechselt
worden
ist.
(1) Spielen Sie die Automatikeinstellungsrille der Hitachi-
Prifschallplatte HT-5E (Bestell-Nr. 2561131)
(Seite A).
(2) Stellen Sie die Einstellschraube
fiir die Nacelabsenk-
position mit einem Schraubenzieher durch das Loch
@)
so ein,daB die Nadel
an der Z&hlposition
13 bis 21
abgesenkt wird.
(3) Drehen Sie die obige Einstellschraube nach rechts ('¥),
wenn die Nadelposition
nach auBen hin abweicht und
nach
links (¥~), wenn
die Nadelposition nach
innen
abweicht.
Durch eine halbe Umdrehung der Einstells-
chraube wird die Nadel um etwa 2mm verschoben.
3. Einstellung der Nadelhohe (Abb. 9.11)
Stellen Sie die Einsetellschraube mit einem Schrauben-
zieher durch das Loch
so ein, daB die Nadel bei
angehobenem
CUE-Hebel
und
einer Schailplatte
auf
dem
Plattenteller etwa 5 bis 7 mm
Uber Plattenober-
flache ist. Uberpriifen Sie auch, daB der
Abstand
zwischen
dem
Tonarm
und der Tonarmauiflage
bei
angehobenem CHE-Hebel 1,5 mm oder mehr iSt.
