Dell D29M Servicehandbuch Seite 57

Schritte

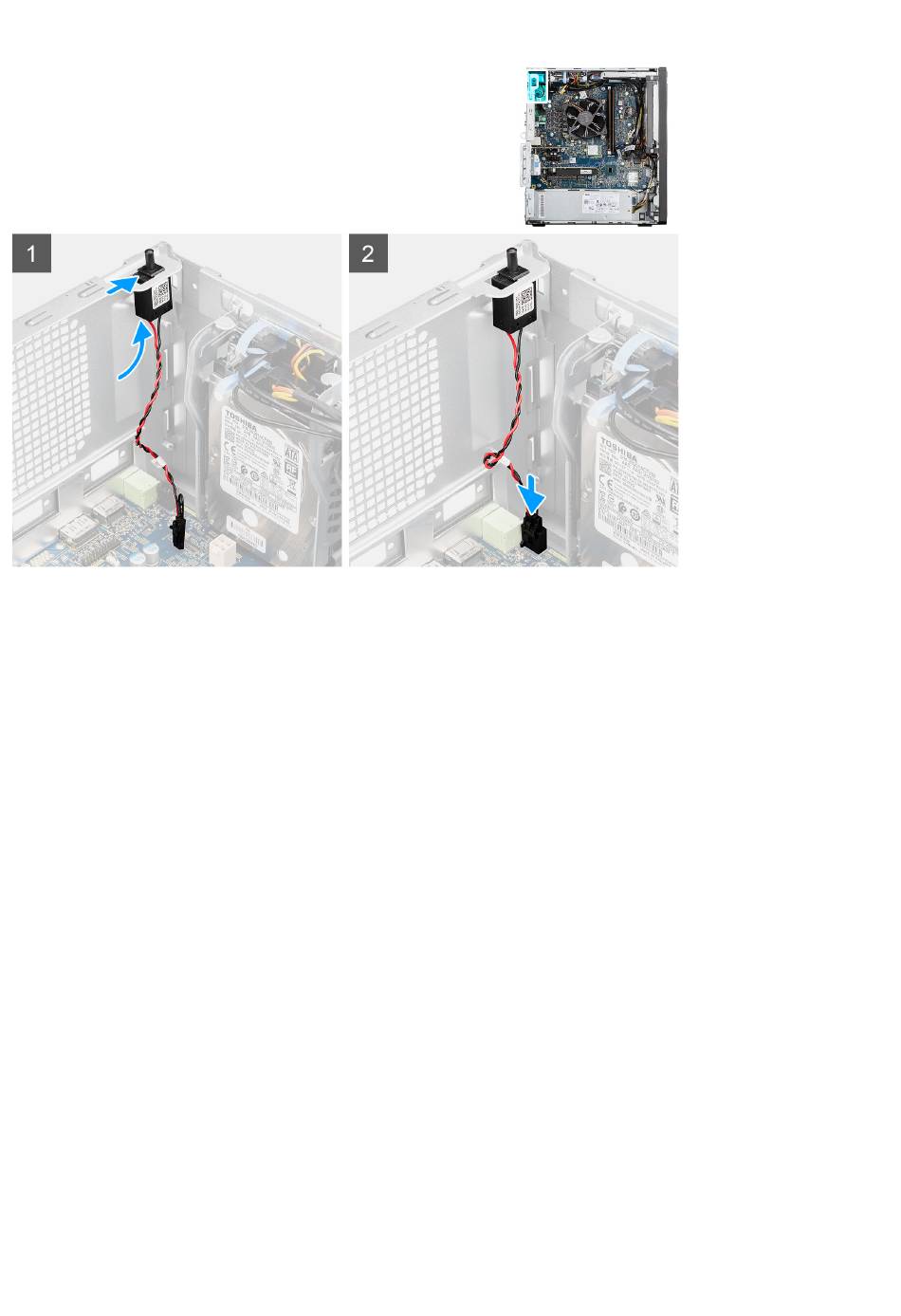

1. Setzen Sie den Eingriffsschalter in den Steckplatz ein und schieben Sie den Schalter, um ihn im Steckplatz zu befestigen.
2. Verbinden Sie das Kabel des Eingriffschalters mit dem Anschluss auf der Systemplatine.
Nächste Schritte
1. Installieren Sie den Lüfterkanal.
2. Bringen Sie die Seitenabdeckung
3. Folgen Sie den Anweisungen unter
Optionale E/A-Module (Typ C/HDMI/VGA/DP/Seriell)
Entfernen optionaler E/A-Module (Typ C/HDMI/VGA/DP/Seriell)
Voraussetzungen
1. Folgen Sie den Anweisungen unter
2. Entfernen Sie die Seitenabdeckung.
3. Entfernen Sie die Frontblende.
4. Entfernen Sie den Lüfterkanal.
Info über diese Aufgabe
Die nachfolgenden Abbildungen zeigen die Position der optionalen E/A-Module und stellen das Verfahren zum Entfernen bildlich dar.
Schritte
1. Entfernen Sie die zwei M3x3-Schrauben, mit denen das optionale E/A-Modul am Computergehäuse befestigt ist.
2. Trennen Sie das E/A-Modul vom Anschluss auf der Systemplatine.
3. Entfernen Sie das E/A-Modul aus dem Computer.
an.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
Ausbau und Wiedereinbau 57
