Einbauen des Grafikprozessors ohne externes Netzteil
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

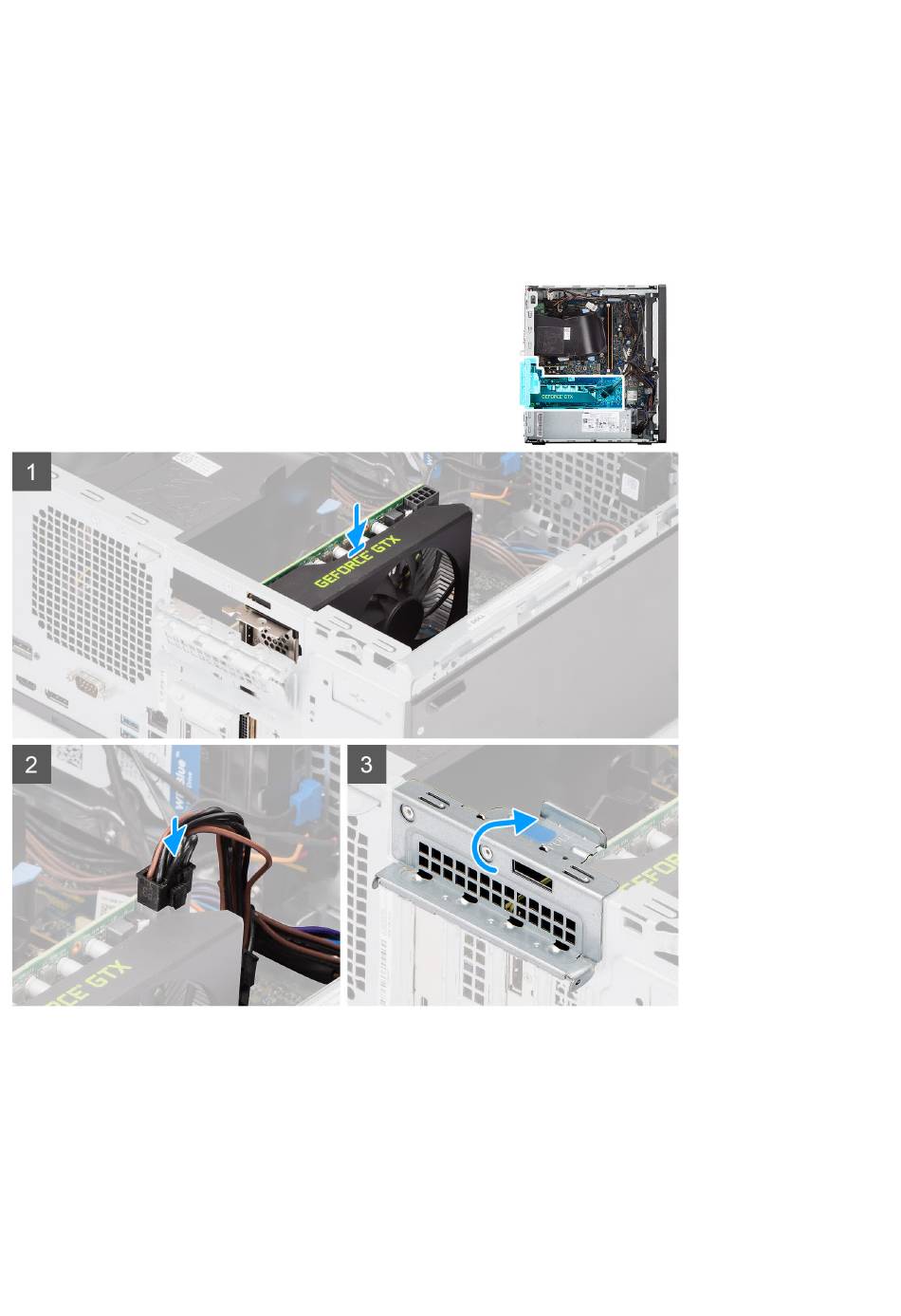

Die nachfolgenden Abbildungen zeigen die Position des Grafikprozessors ohne externes Netzteil und bieten eine visuelle Darstellung des
Installationsverfahrens.
Schritte
1. Richten Sie den Grafikprozessor ohne externes Netzteil an dem PCI-Express-Kartenanschluss auf der Systemplatine aus.
2. Positionieren Sie den Grafikprozessor ohne externes Netzteil mithilfe des Führungsstifts am Anschluss und drücken Sie ihn fest nach
unten. Stellen Sie den einwandfreien Sitz des Grafikprozessors sicher.
3. Schließen Sie das Stromkabel an den Anschluss auf dem Grafikprozessor ohne externes Netzteil an.
4. Heben Sie die Zuglasche an, um die PCIe-Klappe zu schließen.
Nächste Schritte
1. Installieren Sie den Lüfterkanal.
