Montieren
2.3 Anschlussblock montieren
2.3 Anschlussblock montieren
Eigenschaften
Der Anschlussblock verbindet die ET 200eco mit dem PROFIBUS-DP und versorgt das
Peripheriemodul mit Spannung.
Voraussetzungen
Das Peripheriemodul ist montiert.
Benötigtes Werkzeug
Kreuzschlitz-Schraubendreher mittel
Anschlussblock montieren
1. Stecken Sie den Anschlussblock auf das Peripheriemodul.
2. Verschrauben Sie den Anschlussblock mit dem Peripheriemodul (Drehmoment 1 bis
1,3 Nm). Ziehen Sie die Schrauben, die sich bereits im Anschlussblock befinden, über
Kreuz gleichmäßig fest.

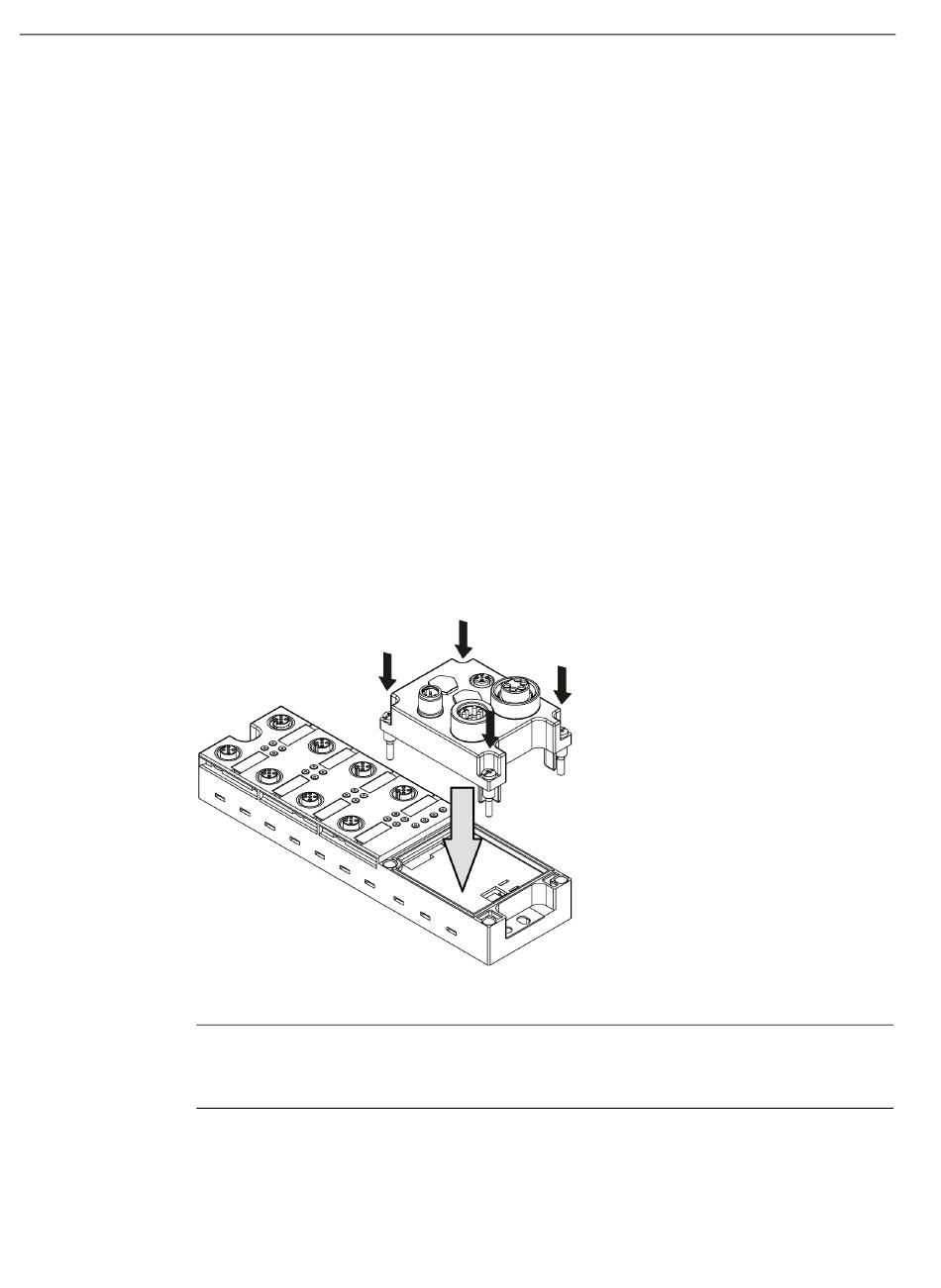

Bild 2-2
Hinweis
Die Schutzart IP65, IP66 bzw. IP67 ist nur dann gewährleistet, wenn der Anschlussblock
mit dem Peripheriemodul verschraubt ist!
16
Anschlussblock auf das Peripheriemodul stecken und verschrauben
