Installation
In diesem Kapitel des Handbuchs werden die erforderlichen Schritte zur Installation der VARI-
Line-Array-Lautsprecher in der auszuführenden Reihenfolge beschrieben. Die Schritte in
kurzer Zusammenfassung:
Vorbereitung
Verkabelung
Montage
Anschaltungen Konfektionieren und Anschließen aller benötigten Kabel.
Konfiguration
Montage
4.1
Vorbereiten der Installation
Bevor mit der Installation der VARI-Lautsprecher begonnen wird, müssen einige Punkte
berücksichtigt werden.
Montageort:
VARI-Lautsprecher sind für die Montage an einer vertikalen Fläche bestimmt, wie z. B. an einer
Wand oder Säule. Ist die vertikale Achse geneigt, sodass der Lautsprecher nach oben oder
unten zeigt, auch nur um wenige Winkelgrade, wird die effektive Klangabdeckung erheblich
beeinträchtigt. Bei der Auswahl des Montageorts ist es daher wichtig, dass sich die
Positionen, die die einzelnen Halterungen einnehmen, in derselben vertikalen Ebene befinden.
Ebenso muss die vertikale Achse senkrecht zum Boden stehen, sodass der Lautsprecher
senkrecht ausgerichtet ist.

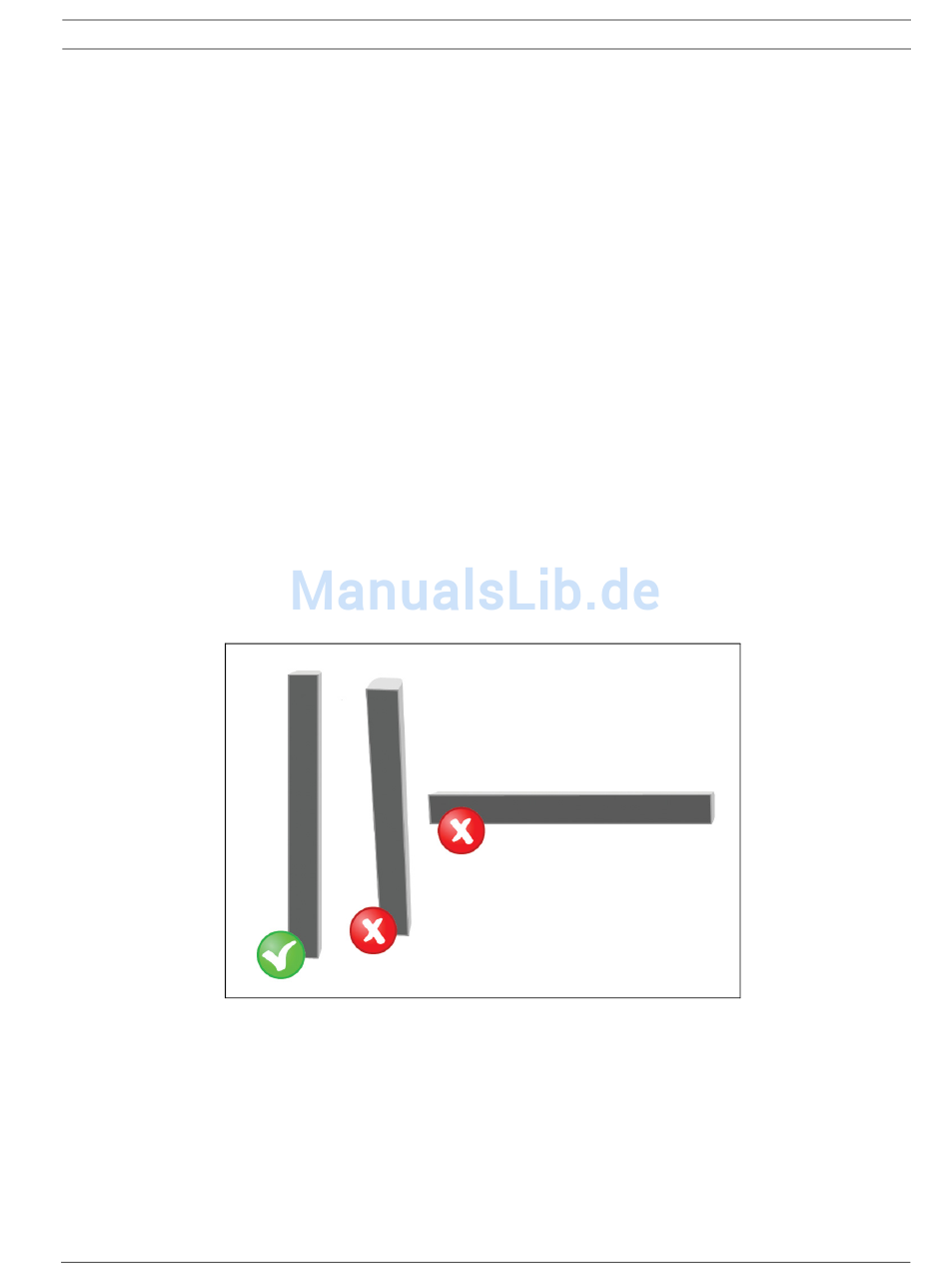

Bild 4.1 Senkrechte Lautsprechermontage
Der Montageort muss so gewählt werden, dass zwischen dem Lautsprecher und dem
geplanten Abdeckungsbereich eine unbehinderte Sichtlinie besteht. Somit ist eine Montage in
der Nähe von Säulen, in den Ecken externer Räume oder an Deckenstrukturelementen, wie
z. B. an Klimaanlagen- oder Beleuchtungsstrukturen usw., zu vermeiden.
Bosch Security Systems B.V.
Festlegen des Orts, an dem die Einheit montiert werden soll.
Abklären, welche Verbindungen hergestellt werden müssen.
Hinzufügen von VARI-E-Erweiterungseinheiten zur VARI-Basiseinheit.
Verwenden der VariControl-Software zum Erstellen der Konfigurationsdatei
der Einheit und Hochladen der Datei zum Line-Array.
Mechanische Installation der Einheit.
Installationshandbuch
Installation | de
11
