3 Funktionsweise
3.3.2 Kanaldiagnose im zentralen Aufbau (Meldungsschwall)
Die Kanaldiagnose als Meldungsschwall wird im zentralen Aufbau am Submodul
AI16/DQ16 gezeigt. Dazu wird die fehlende Versorgungsspannung an den
Eingängen diagnostiziert.

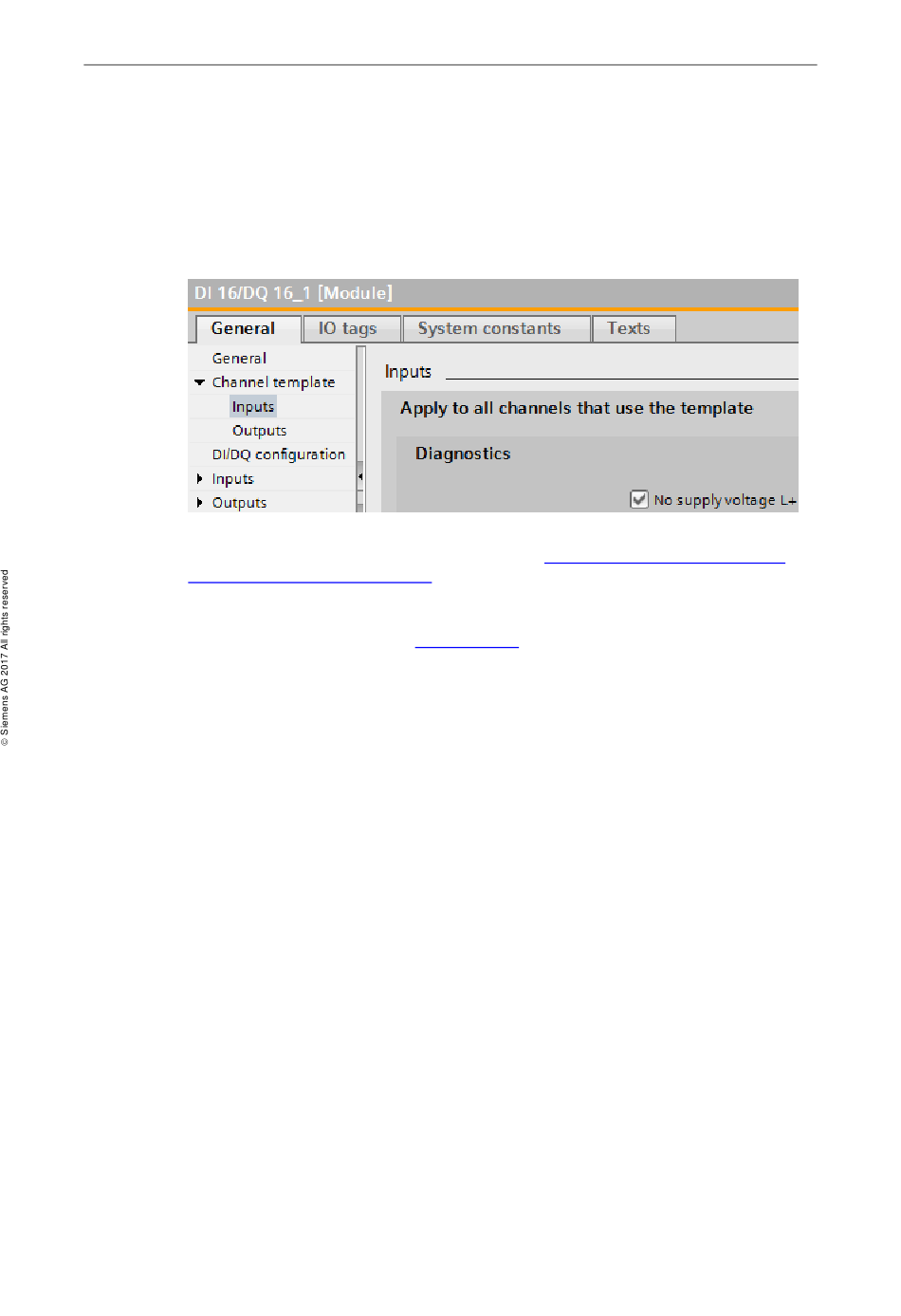

Abbildung 3-4
Das Submodul muss hierfür entsprechend dem
der digitalen Onboard-Peripherie
versorgt werden (Klemme 19 und 20).
Die Funktion des FBs „1500Diag82" können Sie über die Beobachtungstabelle
„Di16Dq16" überprüfen (siehe
Bei Ziehen des Frontsteckers zeigen alle 16 Eingangskanäle den Fehler „Fehlende
Versorgungsspannung des Moduls" an (errorCode = 16#0011), obwohl der OB 82
nur zwei Mal durchlaufen wurde (ob82counter = 2). Hier werden beim Aufruf der
Anweisung RALRM im Parameter AINFO jeweils 8 Kanalfehlerinformationen
gespeichert (siehe DB „InstDi16Dq16".statAinfo.addInfo.diag), die in einer FOR-
Schleife in die Diagnosestruktur eingeordnet werden.
Modul- und Kanaldiagnose mit RALRM
Beitrags-ID: 109480387, V2.0,
über den Frontstecker mit DC 24 V Spannung
Abbildung
01/2017
Anschluss- und Prinzipschaltbild
3-5).
