Inhaltszusammenfassung für ABB FIO-01
- Seite 1 ABB Drives Benutzerhandbuch Digital-E/A-Erweiterungsmodul FIO-01...
- Seite 3 Digital-E/A-Erweiterungsmodul FIO-01 Benutzerhandbuch 3AFE68816068 Rev D GÜLTIG AB: 10.08.2010 2010 ABB Oy. Alle Rechte vorbehalten.
- Seite 5 Sicherheitsvorschriften Übersicht Dieses Kapitel enthält die allgemeinen Sicherheitsvorschriften, die bei der Installation und dem Betrieb des Digital-E/A-Erweiterungs- moduls FIO-01 befolgt werden müssen. Zusätzlich zu den folgenden Sicherheitsvorschriften müssen auch die Sicherheitsvorschriften des Antriebs, an dem Sie arbeiten, strikt eingehalten werden.
- Seite 6 Innerhalb des Antriebs können gefährlich hohe Spannungen durch extern gespeiste Steueranschlüsse vorhanden sein, auch dann, wenn die Spannungsversorgung des Antriebs abgeschaltet ist. Bei allen Arbeiten an der Einheit ist die erforderliche Vorsicht geboten. Sicherheitsvorschriften...
- Seite 7 Übersicht ........... 11 Das Digital-E/A-Erweiterungsmodul FIO-01 ......11 Installation .
- Seite 8 Inhaltsverzeichnis...
- Seite 9 Einleitung Angesprochener Leserkreis Dieses Handbuch ist für alle Personen bestimmt, die das Digital- E/A-Erweiterungsmodul FIO-01 in Betrieb nehmen und benutzen. Der Leser muss über die erforderlichen Kenntnisse in Elektro- technik, der Praxis der elektrischen Verdrahtung und des Betriebs des Antriebs verfügen.
- Seite 10 Anfragen zum Produkt und zum Service Wenden Sie sich mit Anfragen zum Produkt unter Angabe des Typenschlüssels und der Seriennummer des Geräts an Ihre ABB- Vertretung. Eine Liste der ABB Verkaufs-, Support- und Service- Adressen finden Sie im Internet unter www.abb.de/motors&drives, Auswahl Frequenzumrichter &...

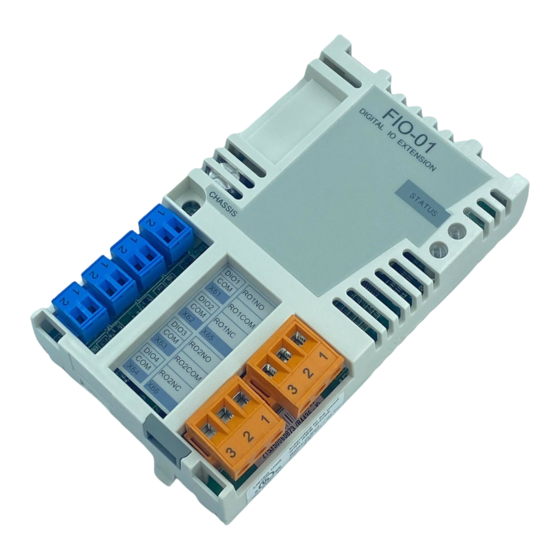

- Seite 11 Übersicht Übersicht Dieses Kapitel enthält eine kurze Beschreibung des Digital-E/A- Erweiterungsmoduls FIO-01. Das Digital-E/A-Erweiterungsmodul FIO-01 Das FIO-01 ist ein universelles Digital-E/A-Erweiterungsmodul. Es besitzt 4 bidirektionale Digitaleingänge/-ausgänge und 2 elektromechanische Relais. FIO-01 DIGITAL IO EXTENSION Diagnose-LED STATUS CHASSIS Befestigungsschraube DIO1 RO1NO...
- Seite 12 Isolationsbereiche In der folgenden Abbildung werden die einzelnen Isolationsberei- che des Moduls dargestellt. Anschluss an den Antrieb Elektromechanische Relais Digital-E/As X61 X62 X63 X64 CHASSIS Befestigungsschraube Über die Befestigungsschraube wird das Chassis mit dem Bezu- gspotenzial (Masse) verbunden. Übersicht...
- Seite 13 Schalten Sie alle gefährlichen Spannungen ab, die von extern gespeisten Steuerkreisen an den Ein- und Ausgängen des Antriebs anliegen können. Das Modul FIO-01 wird in den Optionssteckplatz des Frequenz- umrichters eingesetzt. Das Modul wird durch Kunststoffhalte- rungen und eine Schraube gehalten. Nach der Installation des Moduls werden die Spannungsversorgung und der Anschluss der Signale an den Antrieb automatisch über den 20-Pin-Stecker her-...
- Seite 14 Anschlussbezeichnungen Kennzeichnung Beschreibung • DIOx = Digital-E/A-Eingang (Standard), Push- Pull oder offener Kollektor. Die Auswahl erfolgt DIO1 über Parameter. Weitere Informationen enthält das Firmware-Handbuch des Antriebs. • COM = Bezugspotenzial der Digitaleingänge auf der Optionskarte DIO2 DIO3 DIO4 Kennzeichnung Beschreibung •...
- Seite 15 Verdrahtung Der Schaltplan zeigt einige der typischen Ausgangstypen. Offener Kollektor Offener Emitter Push-Pull (Senke) (Quelle) +24 V +24V DIOx DIOx DIOx = Spannungsversorgung der Digital-E/As = Last am Ausgangskanal Der maximale Kabelquerschnitt beträgt 1,5 mm (AWG 16) für Digitalsignale und 2,5 mm (AWG 14) für Relais.
- Seite 16 Programmierung Die Kommunikation zwischen dem Modul und dem Antrieb wird über einen Antriebsparameter aktiviert. Siehe Firmware- Handbuch des Antriebs. Hinweis: Die neuen Einstellungen werden erst mit dem nächsten Einschalten des Moduls wirksam. Installation...
- Seite 17 Störungsanzeige Diagnose-LED Farbe Beschreibung Grün Orange Nicht initialisiert oder Kommunikations- störung mit der Regelungseinheit Spannungsausfall und nicht initialisiert oder Kommunikation mit der Regelungs- einheit gestört Wenn die grüne LED nicht leuchtet, ist der Digitalausgang kurzgeschlossen. Störungsanzeige...
- Seite 18 Störungsanzeige...
- Seite 19 Technische Daten Abmessungen 32 mm 1,26 in FIO-01 DIGITAL IO EXTENSION STATUS CHASSIS DIO1 RO1NO RO1COM DIO2 RO1NC DIO3 RO2NO RO2COM DIO4 RO2NC 63 mm 23 mm 0,91 in 2,48 in Allgemeines • Max. Leistungsaufnahme: 350 mA bei 24 V •...
- Seite 20 • 5,0 mm Klemmenblock mit 3 Polen, zwei Anschlüsse. Digital-E/As • Alle Digital-E/A-Anschlüsse können programmiert werden als - Eingang (Standard) - Push-Pull-Ausgang - Offener Kollektor-Ausgang • Eingangsspannungen max 30 V, verpolungssicher • 24 V Logikschwellen für Eingang: “0” < 5 V, “1” > 15 V (gemäß der Norm IEC 61131-2) •...
