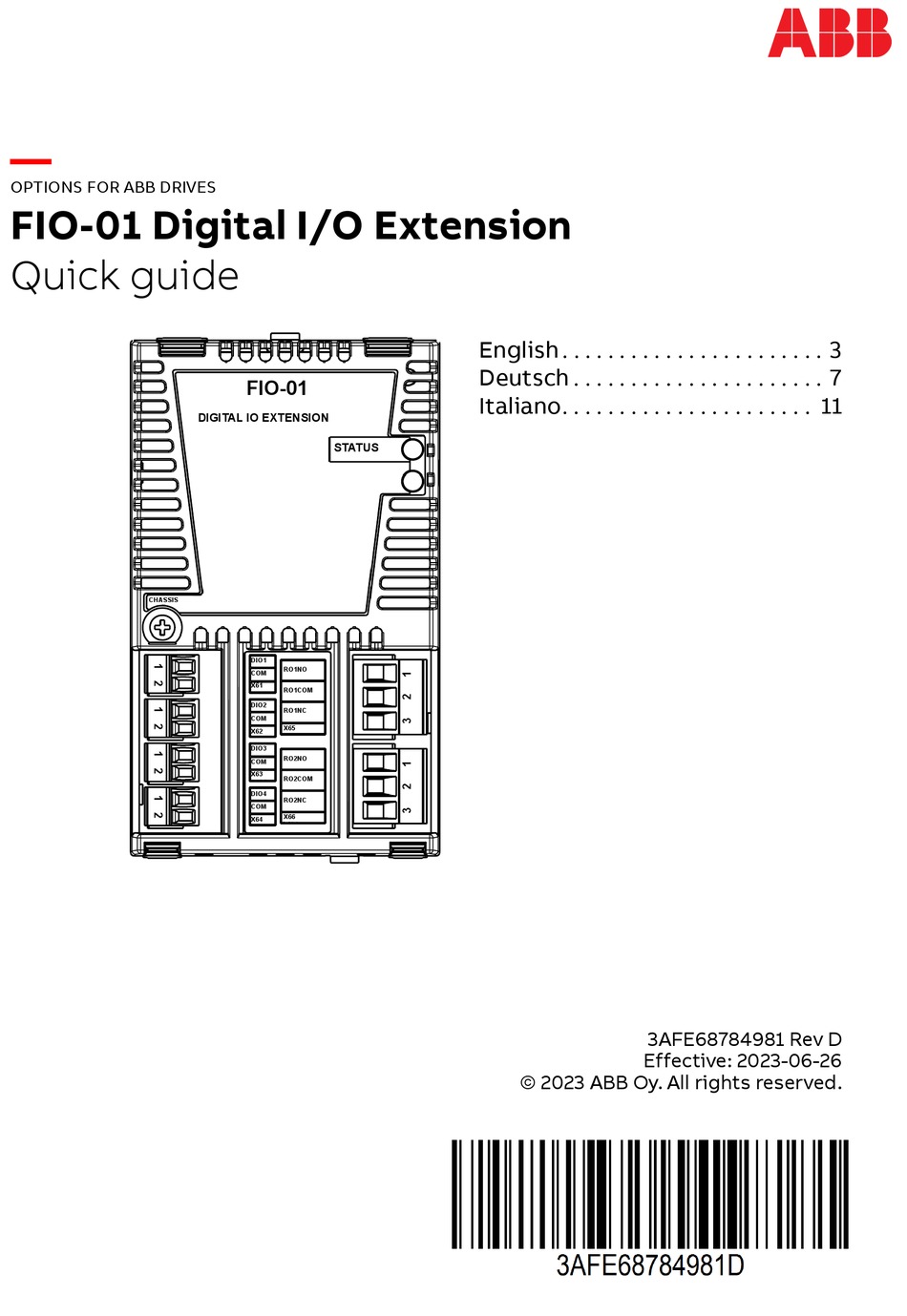

OPTIONS FOR ABB DRIVES
FIO-01 Digital I/O Extension
Quick guide
CHASSIS
FIO-01
DIGITAL IO EXTENSION
STATUS
DIO1
RO1NO
COM
X61
RO1COM
DIO2
RO1NC
COM
X65
X62
DIO3
RO2NO
COM
X63
RO2COM
DIO4
RO2NC
COM
X66
X64
English . . . . . . . . . . . . . . . . . . . . . . . 3
Deutsch . . . . . . . . . . . . . . . . . . . . . . 7
Italiano. . . . . . . . . . . . . . . . . . . . . . 11
3AFE68784981 Rev D
Effective: 2023-06-26
2023 ABB Oy. All rights reserved.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ABB FIO-01
Inhaltszusammenfassung für ABB FIO-01
- Seite 1 Italiano..... . 11 DIGITAL IO EXTENSION STATUS CHASSIS DIO1 RO1NO RO1COM DIO2 RO1NC DIO3 RO2NO RO2COM DIO4 RO2NC 3AFE68784981 Rev D Effective: 2023-06-26 2023 ABB Oy. All rights reserved.
-
Seite 3: Safety Instructions
Quick guide - FIO-01 Introduction This manual contains the very basic information about installing the FIO-01 Digital I/O Extension. For complete documentation refer to FIO-01 Digital I/O Extension User’s Manual (3AFE68784921 [English]). Safety instructions WARNING! All electrical installation and maintenance work on the drive must be carried out by qualified electricians only. - Seite 4 Refer to hardware manual of the drive or unit for more information. Do not route signal cables parallel to power cables. Tighten the digital I/O signal wiring to 0.3 N·m and the relay output wiring to 0.5 N·m. Quick guide - FIO-01...
- Seite 5 A drive parameter activates the communication between the module and the drive and selects the type of the digital signal (input or output). Parameters also define the use of the signal in the control program. Refer to the drive firmware manual. Quick guide - FIO-01...

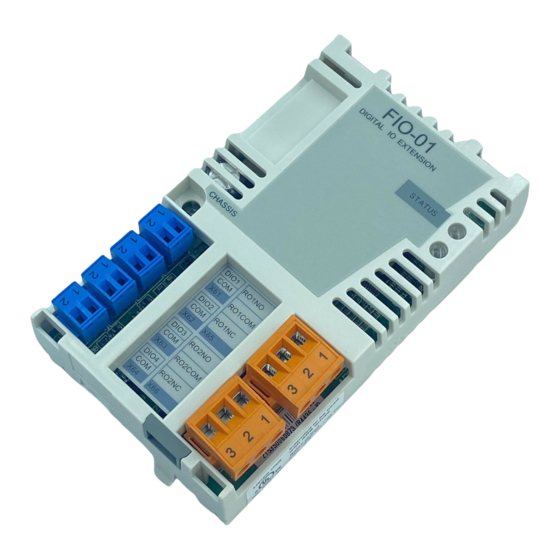

- Seite 6 Layout 63 mm Diagnostic LED 2.48 in Fixing screw Digital I/O FIO-01 DIGITAL IO EXTENSION 4 Electromechanical relays STATUS 5 Locking tab CHASSIS DIO1 RO1NO RO1COM DIO2 RO1NC DIO3 RO2NO RO2COM DIO4 RO2NC Quick guide - FIO-01...
-
Seite 7: Einleitung
Kurzanleitung - FIO-01 Einleitung Diese Anleitung enthält grundlegende Informationen zur Installation des FIO-01 Digital-E/A-Erweiterungsmoduls. Die komplette Dokumentation enthält das FIO-01 Digital I/O Extension User’s Manual (3AFE68784921 [Englisch]). Sicherheitsvorschriften WARNUNG! Alle elektrischen Installations- und Wartungsarbeiten am Frequenzumrichter dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. -
Seite 8: Verdrahtung
Verwenden Sie für Digitalsignale Leiter mit max. 1,5 mm und für Relaisaus- gänge Leiter mit max. 2,5 mm . Erden Sie den Kabelschirm am Frequenzum- richter an einer Signalmassenklemme. Weitere Informationen finden Sie im Hardware-Handbuch des Frequenzumrichters oder des Geräts. Kurzanleitung - FIO-01... -
Seite 9: Programmierung
Ein Frequenzumrichter-Parameter aktiviert die Kommunikation zwischen dem Modul und dem Frequenzumrichter und stellt den Typ des Digitalsignals (Eingang oder Ausgang) ein. Parameter definieren auch die Verwendung des Signals im Regelungsprogramm. Siehe hierzu das Firmware- Handbuch des Frequenzumrichters. Kurzanleitung - FIO-01... - Seite 10 Layout 63 mm Diagnose-LED 2,48 in Befestigungsschraube Digital-E/A FIO-01 DIGITAL IO EXTENSION 4 Elektromechanische Relais STATUS 5 Verriegelungsnase CHASSIS DIO1 RO1NO RO1COM DIO2 RO1NC DIO3 RO2NO RO2COM DIO4 RO2NC Kurzanleitung - FIO-01...
-
Seite 11: Istruzioni Di Sicurezza
Guida rapida - FIO-01 Introduzione Il presente manuale contiene le informazioni base sull'installazione del modulo di estensione degli I/O digitali FIO-01. Per la documentazione completa, vedere FIO-01 Digital I/O Extension User's Manual (3AFE68784921 [English]). Istruzioni di sicurezza AVVERTENZA! L'installazione elettrica e gli interventi di manutenzione sul convertitore di frequenza devono essere eseguiti esclusivamente da elettricisti qualificati. - Seite 12 Mettere a terra le schermature dei cavi all'estremità del convertitore di frequenza verso un morsetto per la terra dei segnali. Vedere il manuale hardware del convertitore di frequenza o dell'unità per maggiori informazioni. Guida rapida - FIO-01...
- Seite 13 (ingresso o uscita). I parametri definiscono altresì l'uso dei segnali nel programma di controllo. Vedere il manuale firmware del convertitore di frequenza. Guida rapida - FIO-01...
- Seite 14 Struttura 63 mm LED di diagnostica 2,48 in Vite di fissaggio I/O digitali FIO-01 ESTENSIONE IO DIGITALI 4 Relè elettromeccanici STATO 5 Linguetta di blocco TELAIO DIO1 RO1NO RO1COM DIO2 RO1NC DIO3 RO2NO RO2COM DIO4 RO2NC Guida rapida - FIO-01...
