Drucktransmitter LHC-M51, PPC-M51
Verdrahtung
3 Verdrahtung
3.1 Gerät anschließen
HINWEIS
• Beim Einsatz des Messgerätes im explosionsgefährdeten Bereich sind zusätzlich die
entsprechenden nationalen Normen und Regeln sowie die Sicherheitshinweise oder
Installation- bzw. Control-Drawings einzuhalten.
• Gemäß IEC/EN 61010 ist für das Gerät ein geeigneter Trennschalter vorzusehen.
• Geräte mit integriertem Überspannungsschutz müssen geerdet werden.
• Schutzschaltungen gegen Verpolung, HF-Einflüsse und Überspannungsspitzen sind
eingebaut.
Der Vorgang
1. Prüfen, ob die Versorgungsspannung mit der am Typenschild angegebenen Versor-
gungsspannung übereinstimmt.
2. Versorgungsspannung ausschalten, bevor Sie das Gerät anschließen.
3. Gehäusedeckel entfernen.
4. Kabel durch die Verschraubung einführen. Verwenden Sie vorzugsweise verdrilltes,
abgeschirmtes Zweiaderkabel.
5. Gerät gemäß folgender Abbildung anschließen.
6. Gehäusedeckel zuschrauben.
7. Versorgungsspannung einschalten.
5

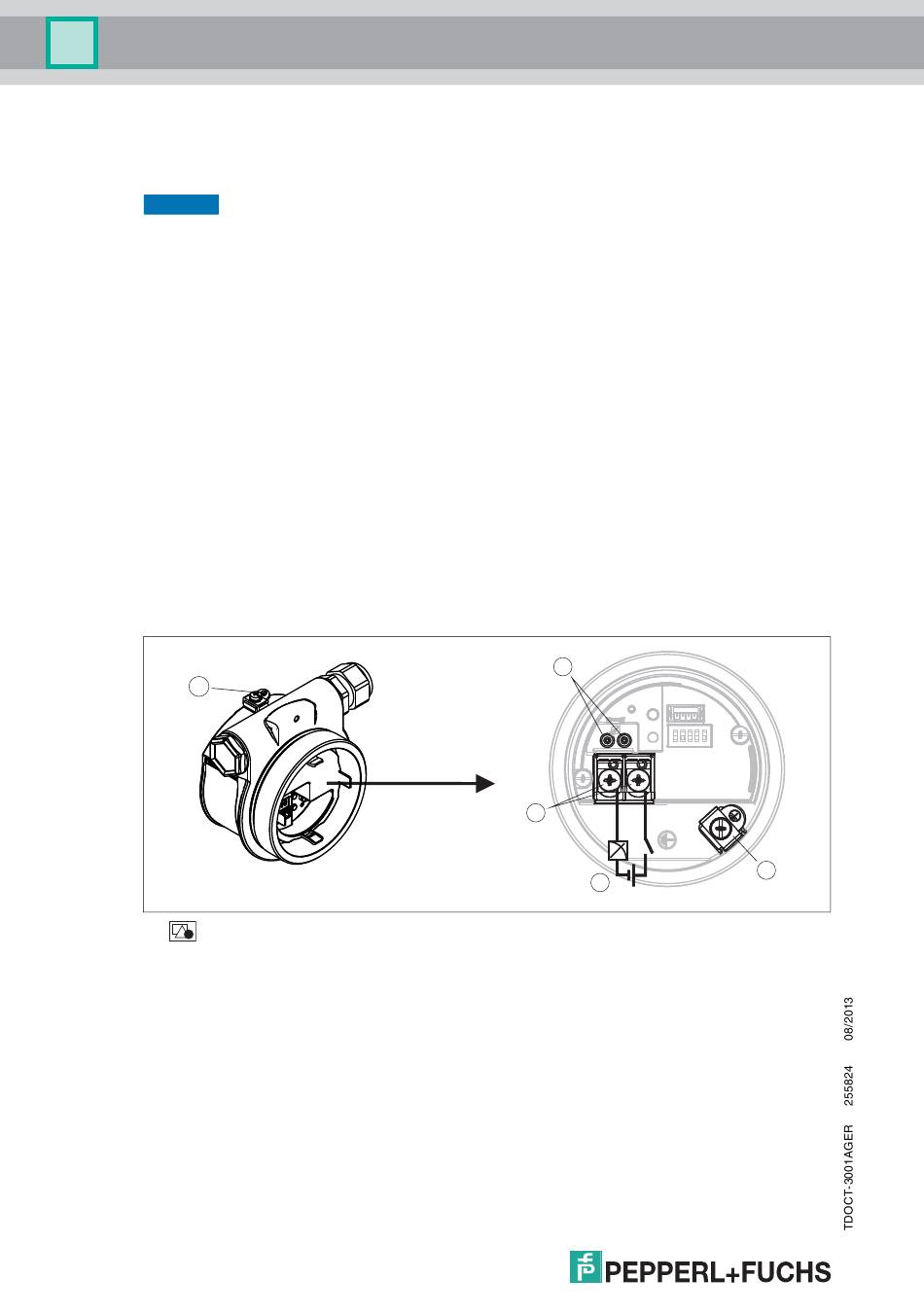

3 Elektrischer Anschluss 4 mA ... 20 mA
1 Anschlussklemmen für Versorgung und Signal
2 Testklemmen
3 Erdungsklemme
4 Versorgungsspannung: 11,5 V DC ... 45 V DC (Varianten mit Steckerverbindung 35 V DC)
5 Externe Erdungsklemme
10
2
- +
1
4 mA ... 20 mA
4
11.5 V DC
3
