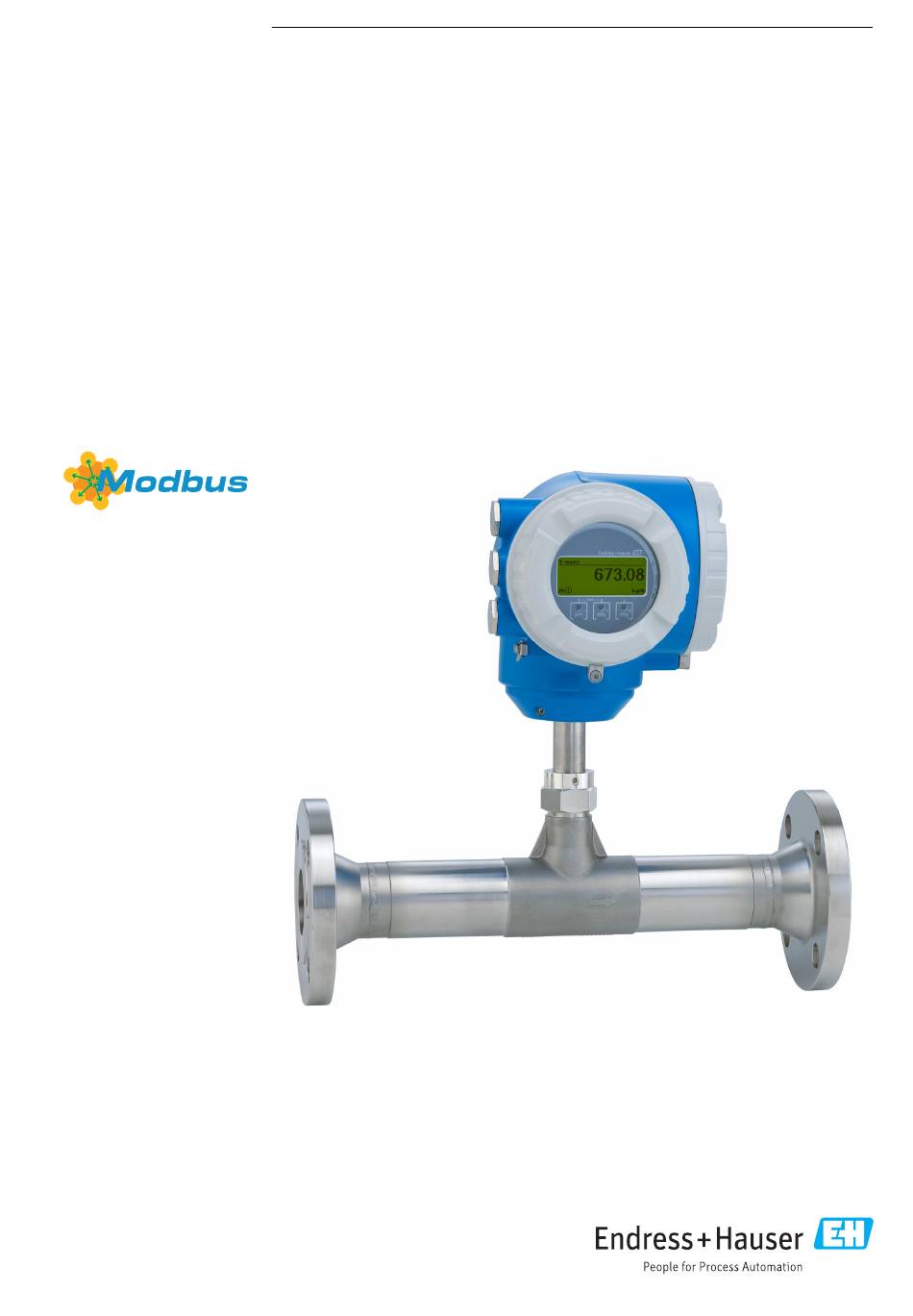

Seite 1 Products Solutions Services BA01994D/06/DE/03.23-00 71618950 2023-07-28 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Proline t-mass F 300 Thermisches Massedurchfluss-Messgerät Modbus RS485...
Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Seite 3: Inhaltsverzeichnis
Proline t-mass F 300 Modbus RS485 Inhaltsverzeichnis Inhaltsverzeichnis 5.2.2 Messgerät vorbereiten ... . 27 Hinweise zum Dokument ... . 6 5.2.3...
Seite 4 Inhaltsverzeichnis Proline t-mass F 300 Modbus RS485 7.4.4 Einloggen ..... 62 Einstellungen vor unerlaubtem Zugriff schüt- 7.4.5 Bedienoberfläche ....
Seite 5 12.2 Mess- und Prüfmittel ....158 12.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 159 13.1 Allgemeine Hinweise .
Seite 6: Hinweise Zum Dokument
Hinweise zum Dokument Proline t-mass F 300 Modbus RS485 Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 7: Werkzeugsymbole
Proline t-mass F 300 Modbus RS485 Hinweise zum Dokument Symbol Bedeutung Leuchtdiode ist an. Leuchtdiode blinkt. 1.2.4 Werkzeugsymbole Symbol Bedeutung Schlitzschraubendreher Innensechskantschlüssel Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Seite 8: Dokumentation
Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen 1.3.1 Dokumentfunktion Folgende Dokumentationen können je nach bestellter Geräteausführung verfügbar sein:...
Seite 9: Sicherheitshinweise
Proline t-mass F 300 Modbus RS485 Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
Seite 10: Arbeitssicherheit
HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 11: It-Sicherheit
Proline t-mass F 300 Modbus RS485 Sicherheitshinweise tätserklärung aufgelistet sind. Mit Anbringung der CE-Kennzeichnung bestätigt der Her- steller diesen Sachverhalt. IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Produkt gemäß der Betriebs- anleitung installiert und eingesetzt wird. Das Produkt verfügt über Sicherheitsmechanis- men, um es gegen versehentliche Veränderung der Einstellungen zu schützen.
Seite 12: Infrastruktur Modus
Sicherheitshinweise Proline t-mass F 300 Modbus RS485 • Anwenderspezifischer Freigabecode Den Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) schützen. Das Zugriffsrecht wird durch die Ver- wendung eines anwenderspezifischen Freigabecodes klar geregelt. • WLAN-Passphrase Der Netzwerkschlüssel schützt eine Verbindung zwischen einem Bediengerät (z.B.
Seite 13: Zugriff Via Serviceschnittstelle (Cdi-Rj45)
Proline t-mass F 300 Modbus RS485 Sicherheitshinweise Die Geräte- und Status-Informationen können auf der Login-Seite ausgeblendet werden. Dadurch wird ein unberechtigtes Auslesen der Informationen unterbunden. Detaillierte Informationen zu den Parametern des Geräts: Dokument "Beschreibung Geräteparameter" →  196. 2.7.4 Zugriff via Serviceschnittstelle (CDI-RJ45) Das Gerät kann über die Serviceschnittstelle (CDI-RJ45) mit einem Netzwerk verbunden...
Seite 14: Produktbeschreibung
Produktbeschreibung Proline t-mass F 300 Modbus RS485 Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau N ic te r e rg ö ff iz e te n...
Seite 15: Warenannahme Und Produktidenti
Date: Briefumschlag mit beigeleg- ten Dokumenten vorhan- den? • Wenn eine der Bedingungen nicht erfüllt ist: Kontaktieren Sie Ihre Endress+Hauser Vertriebszentrale. • Die Technische Dokumentation ist über das Internet oder die Endress+Hauser Ope- rations App verfügbar: Produktidentifikation →  16.
Seite 16: Messumformer-Typenschild
• Die Kapitel "Weitere Standarddokumentation zum Gerät" und "Geräteabhängige Zusatz- dokumentation" • Der Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den DataMatrix-Code auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild 3 4 5 Order code: Ser.
Seite 17: Messaufnehmer-Typenschild
Proline t-mass F 300 Modbus RS485 Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser.no.: Ext. ord.cd.: Date: A0041923  3 Beispiel für Messaufnehmer-Typenschild Name des Messaufnehmers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  17 Durchfluss;...
Seite 18: Symbole Auf Dem Gerät
Warenannahme und Produktidentifizierung Proline t-mass F 300 Modbus RS485 4.2.3 Symbole auf dem Gerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Um die Art der potenziellen Gefahr und die zur Vermeidung der Gefahr erforderlichen Maßnahmen herauszufinden, die Dokumenta-...
Seite 19: Verpackungsentsorgung
Proline t-mass F 300 Modbus RS485 Warenannahme und Produktidentifizierung A0029214 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Seite 20: Montage
Montage Proline t-mass F 300 Modbus RS485 Montage Montagebedingungen • Die empfohlenen Einlauf- und Auslaufanforderungen sind zu beachten. • Bei der zugehörigen Verrohrung und beim Einbau ist gute Ingenieurpraxis anzuwenden. • Richtige Ausrichtung und Orientierung des Messaufnehmers ist sicherzustellen. • Vorrichtungen verwenden, die Kondensation vermindern oder verhindern (z.B. Konden- satsammelgefäß, Wärmeisolation usw.).
Seite 21 Proline t-mass F 300 Modbus RS485 Montage Rohrleitungen Beim Einbau des Messgeräts fachgerecht vorgehen und folgende Hinweise beachten: • Rohrleitung fachgerecht verschweißen. • Korrekte Dichtungsgrößen verwenden. • Flansche und Dichtungen korrekt ausrichten. A0023496 • Nach dem Einbau muss die Rohrleitung frei von Verschmutzungen und Partikeln sein, um Beschädigungen an den Sensoren zu vermeiden.
Seite 22: Ein- Und Auslaufstrecken
Montage Proline t-mass F 300 Modbus RS485 Für höchste Messperformance ein Einlaufrohr mit nahezu identischem Innendurchmesser wählen. Ein- und Auslaufstrecken Ein voll ausgebildetes Strömungsprofil ist Voraussetzung für eine optimale thermische Durchflussmessung. Um die bestmögliche Messperformance zu erreichen, mindestens die nachfolgenden Ein- und Auslaufstrecken einhalten.
Seite 23 Proline t-mass F 300 Modbus RS485 Montage A0039507  10 Zu erwartender zusätzlicher Messfehler ohne Strömungsgleichrichter in Abhängigkeit von Störungsart und Einlaufstrecke Zusätzlicher Messfehler (%) Einlaufstrecke (DN) 2 × 90°-Krümmer dreidimensional Erweiterung 2 × 90°-Krümmer Reduktion oder 90°-Krümmer Strömungsgleichrichter Wenn die erforderlichen Einlaufstrecken nicht eingehalten werden können, Strömungs- gleichrichter verwenden.
Seite 24 Montage Proline t-mass F 300 Modbus RS485 5...10 × DN 2 × DN A0039425  11 Empfohlene Einlauf- und Auslaufstrecken bei Verwendung eines Strömungsgleichrichters Strömungsgleichrichter Beim bidirektionalen Sensor Einlaufstrecke auch in Gegenrichtung einhalten. A0039508  12 Zu erwartender zusätzlicher Messfehler mit Strömungsgleichrichter in Abhängigkeit von Störungsart und Einlaufstrecke Zusätzlicher Messfehler (%)
Seite 25: Anforderungen Aus Umgebung Und Prozess
‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube kann bei Endress+Hauser bestellt werden →  161. Systemdruck Druckminderer und manche Verdichtersysteme können starke Prozessdruckschwankun- gen erzeugen, welche das Strömungsprofil stören können. Dies kann einen zusätzlichen Messfehler hervorrufen.
Seite 26: Beheizung
Montage Proline t-mass F 300 Modbus RS485 HINWEIS Überhitzung der Messelektronik durch Wärmeisolierung! ‣ Empfohlene Einbaulage: Horizontale Einbaulage, Messumformergehäuses nach unten gerichtet. ‣ Das Messumformergehäuse nicht mit isolieren. ‣ Maximal zulässige Temperatur am unteren Ende des Messumformergehäuses: 80 °C (176 °F) ‣...
Seite 27: Spezielle Montagehinweise
Proline t-mass F 300 Modbus RS485 Montage Vibrationen HINWEIS Beschädigungen am Messgerät durch starke Vibrationen. Können eine Beschädigung von Messgerät oder der Befestigung zur Folge haben. ‣ Angaben zur Vibrations- und Schockfestigkeit beachten →  181 5.1.3 Spezielle Montagehinweise Nullpunktjustierung Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert.
Seite 28: Messumformergehäuse Drehen
Montage Proline t-mass F 300 Modbus RS485 5.2.3 Messgerät montieren WARNUNG Gefahr durch mangelnde Prozessdichtheit! ‣ Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derjenige von Prozessanschluss und Rohrleitung. ‣ Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
Seite 29: Anzeigemodul Drehen
Proline t-mass F 300 Modbus RS485 Montage 4 mm 7 Nm (5.2 lbf ) A0043150  17 Ex-Gehäuse 1. Befestigungsschrauben lösen. 2. Gehäuse in die gewünschte Position drehen. 3. Befestigungsschrauben anziehen. 5.2.5 Anzeigemodul drehen Um die Ables- und Bedienbarkeit zu erleichtern, kann das Anzeigemodul gedreht werden.
Seite 30 Montage Proline t-mass F 300 Modbus RS485 Wurde die richtige Einbaulage für den Messaufnehmer gewählt →  20? • Gemäß Messaufnehmertyp  • Gemäß Messstoffeigenschaften • Gemäß Messstofftemperatur • Gemäß Prozeßdruck Stimmt die Pfeilrichtung auf dem Messaufnehmer mit der tatsächlichen Messstoff-Fließrichtung ...
Seite 31: Elektrischer Anschluss
Proline t-mass F 300 Modbus RS485 Elektrischer Anschluss Elektrischer Anschluss WARNUNG Spannungsführende Bauteile! Unsachgemäße Arbeiten an elektrischen Anschlüssen können zu einem Stromschlag führen. ‣ Trennvorrichtung (Schalter oder Leistungsschalter) einrichten, mit der das Gerät leicht von der Versorgungsspannung getrennt werden kann.
Seite 32 Elektrischer Anschluss Proline t-mass F 300 Modbus RS485 Aderquerschnitt > 0,34 mm (22 AWG) Kabeltyp Paarweise verdrillt Schleifenwiderstand ≤ 110 Ω/km Signaldämpfung Max. 9 dB über die ganze Länge des Leitungsquerschnitts Abschirmung Kupfer-Geflechtschirm oder Geflechtschirm mit Folienschirm. Bei Erdung des Kabelschirms: Erdungskonzept der Anlage beachten.
Seite 33 Proline t-mass F 300 Modbus RS485 Elektrischer Anschluss Standardkabel - kundenspezifisches Kabel Es wird kein Kabel mitgeliefert und es muss kundenseitig bereit gestellt werden bei folgen- der Bestelloption: Bestellcode DKX001: Bestellmerkmal 040 "Kabel", Option 1 "Ohne, kundenseitig, max 300 m"...
Seite 34: Klemmenbelegung
Elektrischer Anschluss Proline t-mass F 300 Modbus RS485 6.2.3 Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge Die Klemmenbelegung der Ein- und Ausgänge ist von der jeweiligen Bestellvariante des Geräts abhängig. Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der Klemmenabdeckung dokumentiert. Versorgungsspannung Ein-/Ausgang 1...
Seite 35: Messgerät Anschließen
Proline t-mass F 300 Modbus RS485 Elektrischer Anschluss Messgerät anschließen HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten. ‣...
Seite 36 Elektrischer Anschluss Proline t-mass F 300 Modbus RS485 N ic N ic te r te r e rg ö ff e rg ö ff iz e iz e te n te n ri r ri r s io s io te r ö...
Seite 37: Kabel Entfernen
Proline t-mass F 300 Modbus RS485 Elektrischer Anschluss Kabel entfernen Um ein Kabel wieder aus einer Klemmstelle zu entfernen: 3 (0.12) A0029598  18 Maßeinheit mm (in) 1. Mit einem Schlitzschraubendreher auf den Schlitz zwischen den beiden Klemmenlö- chern drücken.
Seite 38: Anschluss Abgesetztes Anzeige- Und Bedienmodul Dkx001
Elektrischer Anschluss Proline t-mass F 300 Modbus RS485 6.3.2 Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  161. • Bei der direkten Bestellung des abgesetzten Anzeige- und Bedienmoduls DKX001 mit dem Messgerät, wird das Messgerät immer mit einem Blinddeckel ausgeliefert.
Seite 39: Spezielle Anschlusshinweise
Proline t-mass F 300 Modbus RS485 Elektrischer Anschluss Spezielle Anschlusshinweise 6.5.1 Anschlussbeispiele Modbus RS485 A0028765  19 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2; Class I, Division 2 Automatisierungssystem (z.B. SPS) Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde- rungen;...
Seite 40: Relaisausgang
Elektrischer Anschluss Proline t-mass F 300 Modbus RS485 Impuls-/Frequenzausgang 12345 A0028761  22 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Widerstand) Spannungsversorgung Messumformer: Eingangswerte beachten →  171 Schaltausgang A0028760  23 Anschlussbeispiel für Schaltausgang (passiv)
Seite 41: Stromeingang
Proline t-mass F 300 Modbus RS485 Elektrischer Anschluss Stromeingang A0028915  25 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Klemmenkasten Externes Messgerät (zum Einlesen von z.B. Druck oder Temperatur) Messumformer Statuseingang A0028764  26 Anschlussbeispiel für Statuseingang Automatisierungssystem mit Statusausgang (z.B. SPS)
Seite 42: Hardwareadressierung
Elektrischer Anschluss Proline t-mass F 300 Modbus RS485 Hardwareadressierung A0029634 Die gewünschte Geräteadresse mittels der DIP-Schalter im Anschlussklemmenraum einstellen. A0029633 Die Adressierung von Softwareadressierung auf Hardwareadressierung umschalten: DIP-Schalter auf On.  Die Änderung der Geräteadresse wird nach 10 Sekunden wirksam.
Seite 43: Schutzart Sicherstellen
Proline t-mass F 300 Modbus RS485 Elektrischer Anschluss Schutzart sicherstellen Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclo- sure. Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem elektrischen Anschluss durchführen: 1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind.
Seite 44: Bedienungsmöglichkeiten
Bedienungsmöglichkeiten Proline t-mass F 300 Modbus RS485 Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0030213 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Mobiles Handbediengerät mit SmartBlue App Automatisierungssystem (z.B. SPS)
Seite 45: Aufbau Und Funktionsweise Des Bedienmenüs
Proline t-mass F 300 Modbus RS485 Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 7.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü n...
Seite 46: Bedienphilosophie
Bedienungsmöglichkeiten Proline t-mass F 300 Modbus RS485 7.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (z. B. Bediener, Instandhalter). Zu jeder Anwenderrolle gehören typische Aufgaben innerhalb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Language Aufgaben- Rolle "Bediener", "Instandhalter"...
Seite 47: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Proline t-mass F 300 Modbus RS485 Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Vor-Ort-Anzeige 7.3.1 Betriebsanzeige X X X X X X X 1120.50 kg/h A0029348 Betriebsanzeige Messstellenbezeichnung Statusbereich Anzeigebereich für Messwerte (bis zu 4 Zeilen) Bedienelemente →  53 Statusbereich Im Statusbereich der Betriebsanzeige erscheinen rechts oben folgende Symbole: •...
Seite 48 Bedienungsmöglichkeiten Proline t-mass F 300 Modbus RS485 Wärmefluss • Dichte • Normdichte Energiefluss Durchflussgeschwindigkeit Brennwert Temperatur Anzahl und Darstellung der Messgrößen sind über Parameter Format Anzeige (→  101) konfigurierbar. Summenzähler Symbol Bedeutung Summenzähler  Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler darge- stellt wird.
Seite 49: Navigieransicht
Proline t-mass F 300 Modbus RS485 Bedienungsmöglichkeiten 7.3.2 Navigieransicht Im Untermenü Im Wizard /../Betrieb 0091-1 /../Messstoff wählen Zugriff Anzeige Messstoff wählen Bediener Status Verrieg. Anzeige A0013993-DE A0041841-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  53...
Seite 50: Verriegelung
Bedienungsmöglichkeiten Proline t-mass F 300 Modbus RS485 Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup Diagnose Erscheint: • Im Menü neben der Auswahl "Diagnose" • Links im Navigationspfad im Menü Diagnose Experte Erscheint: •...
Seite 51: Editieransicht
Proline t-mass F 300 Modbus RS485 Bedienungsmöglichkeiten 7.3.3 Editieransicht Zahleneditor +0.000 Xx – A0034250  28 Für die Eingabe von Werten in Parametern (z.B. Grenzwerte) Anzeigebereich der Eingabe Eingabemaske Eingabe bestätigen, löschen oder verwerfen Bedienelemente Texteditor Xxxxxxx A B C D E F G H I J K...
Seite 52 Bedienungsmöglichkeiten Proline t-mass F 300 Modbus RS485 Taste Bedeutung Enter-Taste • Kurzer Tastendruck: Auswahl bestätigen. • Tastendruck von 2 s: Eingabe bestätigen. Escape-Tastenkombination (Tasten gleichzeitig drücken) Editieransicht, ohne eine Änderung zu übernehmen schließen. Eingabemasken Symbol Bedeutung Großbuchstaben Kleinbuchstaben Zahlen Satz- und Sonderzeichen: = + – * / ² ³ ¼ ½ ¾ ( ) [ ] < > { } Satz- und Sonderzeichen: ' "...
Seite 53: Bedienelemente
Proline t-mass F 300 Modbus RS485 Bedienungsmöglichkeiten 7.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Wizard Bestätigt den Parameterwert und geht zum vorherigen Parameter. Bei Text- und Zahleneditor Die Eingabeposition nach links verschieben.
Seite 54 Bedienungsmöglichkeiten Proline t-mass F 300 Modbus RS485 Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. Die Tasten  und  länger als 3 Sekunden drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX Setup Datensicherung Simulation Tastensperre ein A0034608-DE 2.
Seite 55: Navigieren Und Aus Liste Wählen
Proline t-mass F 300 Modbus RS485 Bedienungsmöglichkeiten 7.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
Seite 56: Hilfetext Aufrufen
Bedienungsmöglichkeiten Proline t-mass F 300 Modbus RS485 Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters.
Seite 57: Anwenderrollen Und Ihre Zugriffsrechte
Proline t-mass F 300 Modbus RS485 Bedienungsmöglichkeiten Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  51, zur Erläuterung der Bedienelemente →  53 7.3.10...
Seite 58: Tastenverriegelung Ein- Und Aus
Bedienungsmöglichkeiten Proline t-mass F 300 Modbus RS485 Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben (→  104) über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode.
Seite 59: Voraussetzungen
Proline t-mass F 300 Modbus RS485 Bedienungsmöglichkeiten 7.4.2 Voraussetzungen Computer Hardware Hardware Schnittstelle CDI-RJ45 WLAN Schnittstelle Der Computer muss über eine RJ45- Das Bediengerät muss über eine Schnittstelle verfügen. WLAN-Schnittstelle verfügen. Verbindung Standard Ethernet-Kabel Verbindung über Wireless LAN. Bildschirm Empfohlene Größe: ≥ 12" (abhängig von der Auflösung des Bildschirms) Empfohlenes Kabel: CAT5e, CAT6 oder CAT7, mit geschirmtem Stecker (z.
Seite 60: Verbindungsaufbau
Bedienungsmöglichkeiten Proline t-mass F 300 Modbus RS485 Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät Serviceschnittstelle CDI-RJ45 Messgerät Das Messgerät verfügt über eine RJ45-Schnittstelle. Webserver Webserver muss aktiviert sein; Werkseinstellung: An  Zum Aktivieren des Webservers →  64 Messgerät: Via WLAN-Schnittstelle Gerät WLAN-Schnittstelle Messgerät...
Seite 61: Webbrowser Starten
Proline t-mass F 300 Modbus RS485 Bedienungsmöglichkeiten Via WLAN-Schnittstelle Internetprotokoll vom mobilen Endgerät konfigurieren HINWEIS Wenn die WLAN-Verbindung während der Parametrierung unterbrochen wird, kön- nen vorgenommene Einstellungen verloren gehen. ‣ Darauf achten, dass die WLAN-Verbindung während der Parametrierung des Messge- räts nicht getrennt wird.
Seite 62: Einloggen
Bedienungsmöglichkeiten Proline t-mass F 300 Modbus RS485 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 A0029417 Gerätebild Gerätename Messstellenbezeichnung (→  78) Statussignal Aktuelle Messwerte Bediensprache Anwenderrolle Freigabecode Login Freigabecode zurücksetzen (→  113) Wenn keine oder nur eine unvollständige Login-Webseite erscheint →...
Seite 63: Bedienoberfläche
Proline t-mass F 300 Modbus RS485 Bedienungsmöglichkeiten 7.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  145 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte des Messgeräts...
Seite 64: Arbeitsbereich
Bedienungsmöglichkeiten Proline t-mass F 300 Modbus RS485 Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 7.4.6...
Seite 65: Zugriff Auf Bedienmenü Via Bedientool
Proline t-mass F 300 Modbus RS485 Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Bedientool Die Struktur des Bedienmenüs in den Bedientools ist dieselbe wie bei der Bedienung via Vor-Ort-Anzeige. 7.5.1 Bedientool anschließen Via Modbus-RS485-Protokoll Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit Modbus-RS485-Aus- gang verfügbar.
Seite 66 Bedienungsmöglichkeiten Proline t-mass F 300 Modbus RS485 A0027563  32 Anschluss via Serviceschnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Webserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP" oder Mod-...
Seite 67: Fieldcare
Proline t-mass F 300 Modbus RS485 Bedienungsmöglichkeiten Reichweite • Interne Antenne: Typischerweise 10 m (32 ft) • Externe Antenne: Typischerweise 50 m (164 ft) Werkstoffe (Externe Antenne) • Antenne: Kunststoff ASA (Acrylnitril-Styrol-Acrylat-Copolymere) und Messing vernickelt • Adapter: Rostfreier Stahl und Messing vernickelt •...
Seite 68: Wlan-Schnittstelle
Bedienungsmöglichkeiten Proline t-mass F 300 Modbus RS485 darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollie- ren. Der Zugriff erfolgt via: • Serviceschnittstelle CDI-RJ45 →  65 • WLAN-Schnittstelle →  66 Typische Funktionen: • Parametrierung von Messumformern •...
Seite 69: Devicecare
DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien →...
Seite 70: Systemintegration
Systemintegration Proline t-mass F 300 Modbus RS485 Systemintegration Übersicht zu Gerätebeschreibungsdateien 8.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.00.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild →  15 • Parameter Firmware-Version Diagnose → Geräteinformation → Firmware-Version Freigabedatum Firmware-Version 07.2020 Zur Übersicht der verschiedenen Firmware-Versionen zum Gerät →...
Seite 71: Modbus Rs485-Informationen
Proline t-mass F 300 Modbus RS485 Systemintegration Kompatible Modbus-Register: Diagnoseinformationen Diagnoseinformation Kompatible Modbus-Register Diagnosecode (Datentyp: String), z.B. F270 6821 Diagnosenummer (Datentyp: Integer), z.B. 270 6859 Die Modbus-Register sind kompatibel, jedoch nicht die Diagnosenummern. Übersicht der neuen Diagnosenummern →  148.
Seite 72: Register-Informationen
Systemintegration Proline t-mass F 300 Modbus RS485 Code Name Beschreibung Anwendung Write multiple Master beschreibt mehrere Mod- Beschreiben von mehreren Geräte- registers bus-Register vom Messgerät mit parametern einem neuen Wert. Mit 1 Telegramm lassen sich max. 120 aufeinanderfolgende Register beschreiben.
Seite 73: Byte-Übertragungsreihenfolge
Proline t-mass F 300 Modbus RS485 Systemintegration 8.3.5 Byte-Übertragungsreihenfolge In der Modbus-Spezifikation ist die Adressierung der Bytes, d.h. die Übertragungsreihen- folge der Bytes, nicht festgelegt. Deshalb ist es wichtig, die Adressierungsweise zwischen Master und Slave bei der Inbetriebnahme abzustimmen oder anzugleichen. Dies kann im Messgerät über den Parameter Bytereihenfolge konfiguriert werden.
Seite 74: Konfiguration Der Scan-Liste
Systemintegration Proline t-mass F 300 Modbus RS485 Geräteparameter können flexibel gruppiert werden und gleichzeitig kann der Modbus- Master den gesamten Datenblock über ein einzelnes Anforderungstelegramm lesen oder schreiben. Aufbau der Modbus-Data-Map Die Modbus-Data-Map besteht aus zwei Datensätzen: • Scan-Liste: Konfigurationsbereich Die zu gruppierenden Geräteparameter werden in einer Liste festgelegt, indem ihre...
Seite 75 Proline t-mass F 300 Modbus RS485 Systemintegration Datenbereich Geräreparameterwert Modbus RS485-Register Datentyp* Zugriff** Start-Register End-Register (nur Float) Wert von Scan-List-Register 0 5051 5052 Integer/Float read/write Wert von Scan-List-Register 1 5053 5054 Integer/Float read/write Wert von Scan-List-Register ... Wert von Scan-List-Register 15...
Seite 76: Inbetriebnahme
Inbetriebnahme Proline t-mass F 300 Modbus RS485 Inbetriebnahme Montage- und Anschlusskontrolle Vor der Inbetriebnahme des Geräts: ‣ Sicherstellen, dass die Montage- und Anschlusskontrolle erfolgreich durchgeführt wurde. • Checkliste "Montagekontrolle" →  29 • Checkliste "Anschlusskontrolle" →  43 Messgerät einschalten ‣...
Seite 77: Messgerät Konfigurieren
Proline t-mass F 300 Modbus RS485 Inbetriebnahme Messgerät konfigurieren Das Menü Setup mit seinen geführten Wizards enthält alle Parameter, die für den Stan- dard-Messbetrieb benötigt werden. X X X X X X X 20.50 Hauptmenü 0104-1 Display language Deutsch Anzeige/Betrieb Setup Hauptmenü...
Seite 78: Messstellenbezeichnung Festlegen
Inbetriebnahme Proline t-mass F 300 Modbus RS485 ‣ Impuls-/Frequenz-/Schaltausgang →  93 1 … n ‣ Relaisausgang 1 … n →  99 ‣ →  100 Anzeige ‣ Schleichmengenunterdrückung →  103 ‣ Erweitertes Setup →  104 9.4.1 Messstellenbezeichnung festlegen Um die Messstelle innerhalb der Anlage schnell identifizieren zu können, kann mithilfe...
Seite 79 Proline t-mass F 300 Modbus RS485 Inbetriebnahme →  80 →  80 Gaszusammensetzung Mol% Air →  80 Mol% Ar →  81 Mol% C2H4 →  81 Mol% C2H6 →  81 Mol% C3H8 →  81 Mol% CH4 →...
Seite 80 Inbetriebnahme Proline t-mass F 300 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Messanwendung – Messanwendung wählen. • Luft oder Druckluft – • Gas oder Gasge- misch • Energie Gasart wählen – Gasart für Messanwendung • Reines Gas –...
Seite 81 Proline t-mass F 300 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Mol% Ar – Stoffmenge des Gasbestand- 0 … 100 % – teils vom Gasgemisch einge- ben. Ar = Argon Mol% C2H4 – Stoffmenge des Gasbestand- 0 … 100 % –...
Seite 82: Referenzbedingungen Konfigurieren
Inbetriebnahme Proline t-mass F 300 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Mol% Kr – Stoffmenge des Gasbestand- 0 … 100 % – teils vom Gasgemisch einge- ben. Kr = Krypton Mol% N2 – Stoffmenge des Gasbestand- 0 … 100 % –...
Seite 83 Proline t-mass F 300 Modbus RS485 Inbetriebnahme Referenztemperatur →  83 FAD-Bedingungen →  83 →  83 FAD-Druck FAD-Temperatur →  83 Referenz-Verbrennungstemperatur →  83 Referenz-Verbrennungstemperatur →  83 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Referenzbedingungen –...
Seite 84: Sensorabgleich
Inbetriebnahme Proline t-mass F 300 Modbus RS485 9.4.4 Sensorabgleich Im Untermenü Sensorabgleich können Parameter zur Rohrform der Einsteckvariante ein- gestellt werden. Abhängig von der Geräteausführung kann die Anzahl der Untermenüs und Parameter variieren. Bestimmte Untermenüs und darunter angeordnete Parameter werden nicht in der Betriebsanleitung erläutert, sondern in der entsprechenden Sonderdokumenta-...
Seite 85 Proline t-mass F 300 Modbus RS485 Inbetriebnahme FAD-Volumeneinheit →  85 Energieflusseinheit →  85 →  85 Energieeinheit Brennwerteinheit →  86 Dichteeinheit →  86 Temperatureinheit →  86 →  86 Druckeinheit Geschwindigkeitseinheit →  86 Längeneinheit →...
Seite 86: Kommunikationsschnittstelle Konfigurieren
Inbetriebnahme Proline t-mass F 300 Modbus RS485 Parameter Beschreibung Auswahl Werkseinstellung Brennwerteinheit Einheit für Brennwert wählen. Einheiten-Auswahlliste Abhängig vom Land: • kWh/Nm³ • Btu/Sft³ Dichteeinheit Einheit für Messstoffdichte wählen. Einheiten-Auswahlliste Abhängig vom Land: • kg/m³ • lb/ft³ Temperatureinheit Einheit für Temperatur wählen.
Seite 87: I/O-Konfiguration Anzeigen
Proline t-mass F 300 Modbus RS485 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Eingabe / Auswahl Busadresse Geräteadresse eingeben. 1 … 247 Baudrate Übertragungsgeschwindigkeit festlegen. • 1200 BAUD • 2400 BAUD • 4800 BAUD • 9600 BAUD • 19200 BAUD • 38400 BAUD •...
Seite 88: Stromeingang Konfigurieren
Inbetriebnahme Proline t-mass F 300 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe I/O-Modul 1 … n Klemmennum- Zeigt die vom I/O-Modul belegten Klemmennummern. • Nicht belegt mern • 26-27 (I/O 1) • 24-25 (I/O 2) • 22-23 (I/O 3) I/O-Modul 1 …...
Seite 89: Statuseingang Konfigurieren
Proline t-mass F 300 Modbus RS485 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Strombereich – Strombereich für Prozesswert- • 4...20 mA (4... Abhängig vom Land: ausgabe und oberen/unteren 20.5 mA) • 4...20 mA NAMUR Ausfallsignalpegel wählen. • 4...20 mA NAMUR (3.8...20.5 mA)
Seite 90: Stromausgang Konfigurieren
Inbetriebnahme Proline t-mass F 300 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige / Eingabe Zuordnung Statuseingang Funktion für Statuseingang wählen. • Aus • Summenzähler rücksetzen 1 • Summenzähler rücksetzen 2 • Summenzähler rücksetzen 3 • Alle Summenzähler zurücksetzen • Messwertunterdrückung • Gasgruppe •...
Seite 91 Proline t-mass F 300 Modbus RS485 Inbetriebnahme Fehlerverhalten →  92 Klemmennummer →  91 →  92 Fehlerstrom Klemmennummer →  91 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Zuordnung Stromausgang 1 … n – Prozessgröße für Stromaus- •...
Seite 92 Inbetriebnahme Proline t-mass F 300 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Fester Stromwert In Parameter Strombereich Bestimmt den festen Aus- 0 … 22,5 mA 22,5 mA (→  91) ist die Option Fes- ganggsstrom. ter Stromwert ausgewählt. Dämpfung Ausgang 1 … n...
Seite 93: Impuls-/Frequenz-/Schaltausgang Konfigurieren
Proline t-mass F 300 Modbus RS485 Inbetriebnahme 9.4.11 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Assistent Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 …...
Seite 94 Inbetriebnahme Proline t-mass F 300 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls – oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
Seite 95 Proline t-mass F 300 Modbus RS485 Inbetriebnahme Anfangsfrequenz →  95 Endfrequenz →  95 →  96 Messwert für Anfangsfrequenz Messwert für Endfrequenz →  96 Fehlerverhalten →  96 Fehlerfrequenz →  96 →  96 Invertiertes Ausgangssignal Parameterübersicht mit Kurzbeschreibung...
Seite 96 Inbetriebnahme Proline t-mass F 300 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Messwert für Anfangsfrequenz In Parameter Betriebsart Messwert für Anfangsfrequenz Gleitkommazahl mit Abhängig von Land (→  93) ist die Option Fre- eingeben. Vorzeichen und Nennweite quenz und in Parameter Zuordnung Frequenzausgang (→...
Seite 97 Proline t-mass F 300 Modbus RS485 Inbetriebnahme Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  97 Klemmennummer →  97 Signalmodus →  97 Funktion Schaltausgang →  97 Zuordnung Diagnoseverhalten →  98 →...
Seite 98 Inbetriebnahme Proline t-mass F 300 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Zuordnung Diagnoseverhalten • In Parameter Betriebsart ist Diagnoseverhalten für Schalt- • Alarm – die Option Schalter ausge- ausgang wählen. • Alarm oder War- wählt. nung • In Parameter Funktion •...
Seite 99: Relaisausgang Konfigurieren
Proline t-mass F 300 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Ausschaltverzögerung • In Parameter Betriebsart ist Verzögerungszeit für das Aus- 0,0 … 100,0 s – die Option Schalter ausge- schalten des Schaltausgangs wählt. festlegen. • In Parameter Funktion...
Seite 100: Vor-Ort-Anzeige Konfigurieren
Inbetriebnahme Proline t-mass F 300 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Relaisausgangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern. • 22-23 (I/O 3) Funktion Relaisausgang –...
Seite 101 Proline t-mass F 300 Modbus RS485 Inbetriebnahme Navigation Menü "Setup" → Anzeige ‣ Anzeige Format Anzeige →  101 1. Anzeigewert →  101 →  102 1. Wert 0%-Bargraph 1. Wert 100%-Bargraph →  102 2. Anzeigewert →  102 3.
Seite 102 Inbetriebnahme Proline t-mass F 300 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Wert 0%-Bargraph Eine Vor-Ort-Anzeige ist vor- 0%-Wert für Bargraph- Gleitkommazahl mit – handen. Anzeige eingeben. Vorzeichen 1. Wert 100%-Bargraph Eine Vor-Ort-Anzeige ist vor- 100%-Wert für Bargraph- Gleitkommazahl mit Abhängig von Land...
Seite 103: Schleichmenge Konfigurieren
Proline t-mass F 300 Modbus RS485 Inbetriebnahme 9.4.14 Schleichmenge konfigurieren Der Assistent Schleichmengenunterdrückung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt werden müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung →  103 Zuordnung Prozessgröße Einschaltpunkt Schleichmengenunter- →...
Seite 104: Erweiterte Einstellungen
Inbetriebnahme Proline t-mass F 300 Modbus RS485 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" Abhängig von der Geräteausführung kann die Anzahl der Untermenüs und Parameter variieren. Bestimmte Untermenüs und darunter angeordnete Parameter werden nicht in der Betriebsanleitung erläutert, sondern in der entsprechenden Sonderdokumenta-...
Seite 105 Proline t-mass F 300 Modbus RS485 Inbetriebnahme Einheit Summenzähler 1 … n →  105 Betriebsart Summenzähler →  105 →  105 Fehlerverhalten Gaszuordnung →  105 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Zuordnung Prozessgröße – Prozessgröße für Summenzäh- •...
Seite 106: Weitere Anzeigenkonfigurationen Durchführen
Inbetriebnahme Proline t-mass F 300 Modbus RS485 9.5.3 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige →  107 1.
Seite 107 Proline t-mass F 300 Modbus RS485 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß – handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte •...
Seite 108 Inbetriebnahme Proline t-mass F 300 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 4. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der Auswahlliste siehe – handen. Vor-Ort-Anzeige dargestellt Parameter 1. Anzei- wird. gewert (→  101) 4. Nachkommastellen In Parameter 4. Anzeigewert Anzahl Nachkommastellen für...
Seite 109: Wlan Konfigurieren
Proline t-mass F 300 Modbus RS485 Inbetriebnahme 9.5.4 WLAN konfigurieren Das Untermenü WLAN Settings führt den Anwender systematisch durch alle Parameter, die für die WLAN-Konfiguration eingestellt werden müssen. Navigation Menü "Setup" → Erweitertes Setup → WLAN-Einstellungen ‣ WLAN-Einstellungen WLAN →  109 WLAN-Modus →...
Seite 110: Konfiguration Verwalten
Inbetriebnahme Proline t-mass F 300 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Netzwerksicherheit – Sicherheitstyp des WLAN- • Ungesichert – Netzwerks wählen. • WPA2-PSK • EAP-PEAP with MSCHAPv2 • EAP-PEAP MSCHAPv2 no ser- ver authentic. • EAP-TLS Sicherheitsidentifizierung –...
Seite 111 Proline t-mass F 300 Modbus RS485 Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Datensicherung ‣ Datensicherung Betriebszeit →  111 Letzte Datensicherung →  111 →  111 Konfigurationsdaten verwalten Sicherungsstatus →  111 Vergleichsergebnis →  111 Parameterübersicht mit Kurzbeschreibung...
Seite 112: Parameter Zur Administration Des Geräts Nutzen
Inbetriebnahme Proline t-mass F 300 Modbus RS485 Optionen Beschreibung Vergleichen Die im Gerätespeicher gespeicherte Gerätekonfiguration wird mit der aktuellen Gerätekonfiguration des HistoROM Backups verglichen. Datensicherung löschen Die Sicherungskopie der Gerätekonfiguration wird aus dem Gerätespeicher des Geräts gelöscht. HistoROM Backup Ist ein "nichtflüchtiger" Gerätespeicher in Form eines EEPROM.
Seite 113: Vor-Ort-Justierung
Proline t-mass F 300 Modbus RS485 Inbetriebnahme Parameter zum Zurücksetzen des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup → Administration → Freigabecode zurücksetzen ‣ Freigabecode zurücksetzen →  113 Betriebszeit Freigabecode zurücksetzen →  113 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Eingabe...
Seite 114: Vor-Ort-Justierung Durchführen
Inbetriebnahme Proline t-mass F 300 Modbus RS485 Die Vor-Ort-Justierung kann in folgenden Fällen zu verbesserten Messergebnissen führen: • Prozessspezifische Anlagenbedingungen / Installationseffekte • Bei einem gestörten Strömungsprofil • Bei ungünstigen Ein- und Auslaufbedingungen • Bei unbekanntem Gas • Wenn die Abhilfe im Zusammenhang mit gestörtem Strömungsprofil durch den Ein- satz von einem Strömungsgleichrichter nicht möglich ist...
Seite 115 Proline t-mass F 300 Modbus RS485 Inbetriebnahme 4. Referenzwert wählen: Experte → Sensor → Vor-Ort-Justierung → Durchflussreferenz wählen  Wichtig ist bei der Auswahl von Volumenfluss, dass der im Messgerät eingege- bene Prozessdruck möglichst genau ist. Im Falle von Normvolumenfluss oder FAD-Volumenfluss müssen die definierten Referenzbedingungen mit denen des...
Seite 116 Inbetriebnahme Proline t-mass F 300 Modbus RS485 positiven Richtung (Vorwärtsrichtung) erfolgt, denn diese Justierpunkte werden automa- tisch auf die negative Richtung (Rückwärtsrichtung) gespiegelt. Unbekannte Gaszusammensetzung Falls das Gas oder Gasgemisch unbekannt ist, oder die Gaszusammensetzung durch die Standardgasauswahl nicht definiert werden kann, kann der Anwender das Prozessgas als "Luft"...
Seite 117 Proline t-mass F 300 Modbus RS485 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige / Eingabe Werkseinstellung Vor-Ort-Justierung aktivieren Vor-Ort-Justierung aktivieren. Die vom • Nein – Anwender gespeicherten Punkte werden für • Ja die Vor-Ort-Justierung verwendet. Eingabeart Referenzwert Eingabeart für den Referenzwert wählen.
Seite 118 Inbetriebnahme Proline t-mass F 300 Modbus RS485 Untermenü "Verwendete Justierwerte" Navigation Menü "Experte" → Sensor → Vor-Ort-Justierung → Verwendete Justierwerte ‣ Verwendete Justierwerte →  119 Gasbeschreibung 1/2 (17361) Gasbeschreibung 2/2 (17362) →  119 Durchflusswert 1 (17368) →  119 Durchflusswert 2 (17369) →...
Seite 119 Proline t-mass F 300 Modbus RS485 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Gasbeschreibung 1/2 Zeigt den 1. Beschreibungsteil des einge- stellten, bei der Vor-Ort-Justierung verwen- deten Gases. Gasbeschreibung 2/2 Zeigt den 2. Beschreibungsteil des einge- stellten, bei der Vor-Ort-Justierung verwen- deten Gases.
Seite 120: Konfiguration Verwalten
Inbetriebnahme Proline t-mass F 300 Modbus RS485 Parameter Beschreibung Anzeige Werkseinstellung Durchflusswert 14 Zeigt gespeicherten Durchflusswert im Ver- –2 000 … 2 000 % – hältnis zum maximalen, werksseitig gemes- senen Wert, der auf die aktuellen Prozessbedingungen adaptiert wird. Durchflusswert 15 Zeigt gespeicherten Durchflusswert im Ver- –2 000 …...
Seite 121: Funktionsumfang Von Parameter "Konfigurationsdaten Verwalten
Proline t-mass F 300 Modbus RS485 Inbetriebnahme Parameter Beschreibung Anzeige / Auswahl Sicherungsstatus Zeigt den aktuellen Status der Datensicherung oder -wiederher- • Keine stellung. • Sicherung läuft • Wiederherstellung läuft • Löschen läuft • Vergleich läuft • Wiederherstellung fehlgeschlagen • Sicherung fehlgeschlagen Vergleichsergebnis Vergleich der aktuellen Gerätedatensätze mit dem HistoROM...
Seite 122 Inbetriebnahme Proline t-mass F 300 Modbus RS485 Wert Stromeingang 1 … n →  123 Simulation Statuseingang 1 … n →  123 →  123 Eingangssignalpegel 1 … n Simulation Stromausgang 1 … n →  122 Wert Stromausgang 1 … n →...
Seite 123: Einstellungen Vor Unerlaubtem Zugriff Schützen
Proline t-mass F 300 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Wert Stromausgang 1 … n In Parameter Simulation Stromaus- Stromwert für Simulation eingeben. 3,59 … 22,5 mA gang 1 … n ist die Option An ausge- wählt. Simulation Frequenzausgang 1 … n...
Seite 124: Schreibschutz Via Freigabecode
Inbetriebnahme Proline t-mass F 300 Modbus RS485 9.8.1 Schreibschutz via Freigabecode Der anwenderspezifische Freigabecode hat folgende Auswirkungen: • Via Vor-Ort-Bedienung sind die Parameter für die Messgerätkonfiguration schreibge- schützt und ihre Werte nicht mehr änderbar. • Via Webbrowser ist der Gerätezugriff geschützt und dadurch auch die Parameter für die Messgerätkonfiguration.
Seite 125: Schreibschutz Via Verriegelungsschalter
Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Einen Resetcode können Sie nur von Ihrer lokalen Endress+Hauser Serviceorganisa- tion erhalten. Dieser muss extra für jedes Gerät berechnet werden. 1. Seriennummer des Geräts notieren.
Seite 126 Inbetriebnahme Proline t-mass F 300 Modbus RS485 A0029630 Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardwareschreibschutz aktiviert.  In Parameter Status Verriegelung wird die Option Hardware-verriegelt ange- zeigt →  127. Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den Parametern das -Sym-...
Seite 127: Betrieb
Proline t-mass F 300 Modbus RS485 Betrieb Betrieb 10.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...
Seite 128: Prozessgrößen
Betrieb Proline t-mass F 300 Modbus RS485 10.4.1 Prozessgrößen Das Untermenü Prozessgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Prozessgrößen ‣ Prozessgrößen Massefluss →  128 Normvolumenfluss →  128 →...
Seite 129: Systemwerte
Proline t-mass F 300 Modbus RS485 Betrieb Parameter Voraussetzung Beschreibung Anzeige FAD-Volumenfluss In Parameter Messanwendung ist die Zeigt aktuell berechneten FAD-Volu- Gleitkommazahl mit Vor- Option Luft oder Druckluft ausge- menfluss an. zeichen wählt. Abhängigkeit Die Einheit wird übernommen aus: Parameter FAD-Volumenflusseinheit (→...
Seite 130: Untermenü "Eingangswerte
Betrieb Proline t-mass F 300 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Summenzählerwert 1 … n Zeigt aktuellen Zählerstand vom Summenzähler. Gleitkommazahl mit Vorzeichen Summenzählerüberlauf 1 … n Zeigt aktuellen Überlauf vom Summenzähler. Ganzzahl mit Vorzeichen 10.4.4 Untermenü "Eingangswerte"...
Seite 131: Ausgangswerte
Proline t-mass F 300 Modbus RS485 Betrieb Navigation Menü "Diagnose" → Messwerte → Eingangswerte → Statuseingang 1 … n ‣ Statuseingang 1 … n Wert Statuseingang →  131 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Wert Statuseingang Zeigt aktuellen Eingangssignalpegel.
Seite 132: Ausgangswerte Impuls-/Frequenz-/Schaltausgang
Betrieb Proline t-mass F 300 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Ausgangsstrom 1 Zeigt aktuell berechneten Stromwert vom Stromausgang. 3,59 … 22,5 mA Gemessener Strom Zeigt aktuell gemessenen Stromwert vom Stromausgang. 0 … 30 mA Ausgangswerte Impuls-/Frequenz-/Schaltausgang Das Untermenü Impuls-/Frequenz-/Schaltausgang 1 … n enthält alle Parameter, um die aktuellen Messwerte zu jedem Impuls-/Frequenz-/Schaltausgang anzuzeigen.
Seite 133: Messgerät An Prozessbedingungen Anpassen
Proline t-mass F 300 Modbus RS485 Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Schaltzustand Zeigt aktuellen Zustand des Relaisausgangs. • Offen • Geschlossen Schaltzyklen Zeigt Anzahl aller durchgeführten Schaltzyklen. Positive Ganzzahl Max. Schaltzyklenanzahl Zeigt die maximale Anzahl gewährleisteter Schaltzyklen. Positive Ganzzahl 10.5...
Seite 134: Funktionsumfang Von Parameter "Alle Summenzähler Zurücksetzen
Betrieb Proline t-mass F 300 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Anzeige Summenzählerwert – Zeigt aktuellen Zählerstand vom Sum- Gleitkommazahl mit Vor- menzähler. zeichen Alle Summenzähler zurücksetzen – Alle Summenzähler auf Wert 0 zurück- • Abbrechen setzen und starten. • Zurücksetzen + Starten 10.6.1...
Seite 135 Proline t-mass F 300 Modbus RS485 Betrieb • x-Achse: Zeigt je nach Anzahl der gewählten Kanäle 250 bis 1000 Messwerte einer Pro- zessgröße. • y-Achse: Zeigt die ungefähre Messwertspanne und passt diese kontinuierlich an die lau- fende Messung an. Wenn die Länge des Speicherintervalls oder die getroffene Zuordnung der Prozessgrö- ßen zu den Kanälen geändert wird, wird der Inhalt des Messwertspeichers gelöscht.
Seite 136 Betrieb Proline t-mass F 300 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Anzeige Zuordnung 1. Kanal Anwendungspaket Extended Histo- Prozessgröße zum Speicherkanal zuord- • Aus ROM ist verfügbar. nen. • Temperatur • Massefluss • Normvolumenfluss • FAD-Volumenfluss • Volumenfluss •...
Seite 137 Proline t-mass F 300 Modbus RS485 Betrieb Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Anzeige Messwertspeicherungsstatus In Parameter Messwertspeicherung ist Zeigt den Messwertspeicherungsstatus • Ausgeführt die Option Nicht überschreibend aus- • Verzögerung aktiv gewählt. • Aktiv • Angehalten Gesamte Speicherdauer In Parameter Messwertspeicherung ist Zeigt die gesamte Speicherdauer an.
Seite 138: Diagnose Und Störungsbehebung
Diagnose und Störungsbehebung Proline t-mass F 300 Modbus RS485 Diagnose und Störungsbehebung 11.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel, aber Signalausgabe Kabel des Anzeigemoduls ist nicht richtig einge- Stecker korrekt auf Hauptelektronikmodul und innerhalb des gültigen Bereichs steckt.
Seite 139 Proline t-mass F 300 Modbus RS485 Diagnose und Störungsbehebung Zum Zugriff Fehler Mögliche Ursachen Behebung Schreibzugriff auf Parameter ist nicht möglich. Hardware-Schreibschutz ist aktiviert. Verriegelungsschalter auf Hauptelektronikmo- dul in Position OFF bringen →  125. Schreibzugriff auf Parameter ist nicht möglich.
Seite 140: Diagnoseinformation Via Leuchtdioden
Diagnose und Störungsbehebung Proline t-mass F 300 Modbus RS485 Fehler Mögliche Ursachen Behebung Bedienung mit FieldCare oder DeviceCare via Firewall des PCs oder Netzwerks verhindert Je nach Einstellungen der verwendeten Firewall Serviceschnittstelle CDI-RJ45 (Port 8000) ist Kommunikation. auf dem PC oder im Netzwerk, muss die Firewall nicht möglich.
Seite 141 Proline t-mass F 300 Modbus RS485 Diagnose und Störungsbehebung Farbe Bedeutung Gelb Angeschlossen und Verbindung hergestellt. Gelb blinkend Serviceschnittstelle aktiv. Endress+Hauser...
Seite 142: Diagnoseinformation Auf Vor-Ort-Anzeige
Diagnose und Störungsbehebung Proline t-mass F 300 Modbus RS485 11.3 Diagnoseinformation auf Vor-Ort-Anzeige 11.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 143: Diagnoseinformation
Proline t-mass F 300 Modbus RS485 Diagnose und Störungsbehebung Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung • Die Messung wird fortgesetzt. • Die Signalausgänge und Summenzähler werden nicht beeinflusst.
Seite 144: Behebungsmaßnahmen Aufrufen
Diagnose und Störungsbehebung Proline t-mass F 300 Modbus RS485 11.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung...
Seite 145: Behebungsmaßnahmen Aufrufen
Proline t-mass F 300 Modbus RS485 Diagnose und Störungsbehebung A0031056 Statusbereich mit Statussignal Diagnoseinformation Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter →  151 • Via Untermenü →  152 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.
Seite 146: Behebungsmaßnahmen Aufrufen
Diagnose und Störungsbehebung Proline t-mass F 300 Modbus RS485 Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C)
Seite 147: Diagnoseinformation Via Kommunikations
Proline t-mass F 300 Modbus RS485 Diagnose und Störungsbehebung Der Anwender befindet sich innerhalb des Menü Diagnose. 1. Den gewünschten Parameter aufrufen. 2. Rechts im Arbeitsbereich mit dem Cursor über den Parameter fahren.  Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint.
Seite 148: Übersicht Zu Diagnoseinformationen
Diagnose und Störungsbehebung Proline t-mass F 300 Modbus RS485 Folgende Optionen können der Diagnosenummer als Diagnoseverhalten zugeordnet wer- den: Optionen Beschreibung Alarm Das Gerät unterbricht die Messung. Die Messwertausgabe via Modbus RS485 und Sum- menzähler nehmen den definierten Alarmzustand an. Eine Diagnosemeldung wird gene- riert.
Seite 149 Proline t-mass F 300 Modbus RS485 Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussig- Diagnose- nummer verhalten [ab Werk] [ab Werk] Hauptelektronik-Fehler 1. Gerät neu starten Alarm 2. Hauptelektronikmodul tauschen Hauptelektronik-Fehler Gerät neu starten Alarm Hauptelektronik-Fehler Elektronik tauschen Alarm I/O-Modul 1 … n defekt...
Seite 150 Diagnose und Störungsbehebung Proline t-mass F 300 Modbus RS485 Diagnose- Kurztext Behebungsmaßnahmen Statussig- Diagnose- nummer verhalten [ab Werk] [ab Werk] Nachabgleich 1 … n Nachabgleich ausführen Warning Konfiguration inkompatibel Gerät neu starten Alarm Datensatz 1. Datensatzdatei prüfen Warning 2. Geräteparametrierung prüfen 3.
Seite 151: Anstehende Diagnoseereignisse
Proline t-mass F 300 Modbus RS485 Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussig- Diagnose- nummer verhalten [ab Werk] [ab Werk] Prozesstemperatur zu hoch Prozesstemperatur reduzieren Warning Prozesstemperatur zu nied- Prozesstemperatur erhöhen Warning Prozessgrenzwert Schleichmengenüberwachung aktiv! Warning 1. Einstellungen Schleichmengenun- terdrückung prüfen Eingangssignal 1.
Seite 152: 11.10 Diagnoseliste
Diagnose und Störungsbehebung Proline t-mass F 300 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Aktuelle Diagnose Ein Diagnoseereignis ist aufgetreten. Zeigt das aktuell aufgetretene Diagno- Symbol für Diagnoseverhal- seereignis mit seiner Diagnoseinforma- ten, Diagnosecode und tion. Kurztext. ...
Seite 153: Informationsereignis : Auftreten Des Ereignisses
Proline t-mass F 300 Modbus RS485 Diagnose und Störungsbehebung / ../Ereignisliste I1091 Konfig. geändert I1157 Speicher.Ereig. 0d01h19m10s F311 Elektr.fehler A0014008-DE  38 Am Beispiel der Vor-Ort-Anzeige • Max. 20 Ereignismeldungen können chronologisch angezeigt werden. • Wenn im Gerät das Anwendungspaket Extended HistoROM (Bestelloption) freigeschal- tet ist, kann die Ereignisliste bis zu 100 Meldungseinträge umfassen.
Seite 154 Diagnose und Störungsbehebung Proline t-mass F 300 Modbus RS485 Informationsereignis Ereignistext I1092 HistoROM Backup gelöscht I1137 Elektronik getauscht I1151 Historie rückgesetzt I1155 Elektroniktemperatur rückgesetzt I1156 Speicherfehler Trendblock I1157 Speicherfehler Ereignisliste I1221 Fehler bei Nullpunktabgleich I1222 Nullpunktabgleich ok I1256 Anzeige: Zugriffsrechte geändert...
Seite 155: 11.12 Messgerät Zurücksetzen
Proline t-mass F 300 Modbus RS485 Diagnose und Störungsbehebung Informationsereignis Ereignistext I1639 Max. Schaltzyklenanzahl erreicht I1649 Hardwareschreibschutz aktiviert I1650 Hardwareschreibschutz deaktiviert I1712 Neue Flash-Datei erhalten I1725 Sensorelektronikmodul (ISEM) geändert I1726 Datensicherung fehlgeschlagen 11.12 Messgerät zurücksetzen Mithilfe von Parameter Gerät zurücksetzen (→  113) lässt sich die gesamte Gerätekon- figuration oder ein Teil der Konfiguration auf einen definierten Zustand zurücksetzen.
Seite 156: 11.14 Firmware-Historie
Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: • Textsuche: Herstellerinformation •...
Seite 157: Proline T-Mass F 300 Modbus Rs485
Proline t-mass F 300 Modbus RS485 Wartung Wartung 12.1 Wartungsarbeiten Es sind grundsätzlich keine speziellen Wartungsarbeiten erforderlich. 12.1.1 Außenreinigung Bei der Außenreinigung von Messgeräten darauf achten, dass das verwendete Reinigungs- mittel die Gehäuseoberfläche und Dichtungen nicht angreift. 12.1.2 Messfühlerreinigung Messfühler kann zur Reinigung ausgebaut werden.
Seite 158: Nachkalibrierung
Indiz dafür sein, dass eine Nachkalibrierung des Geräts notwendig ist. 12.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
Seite 159: Reparatur
• Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 160: Entsorgung
Reparatur Proline t-mass F 300 Modbus RS485 13.5 Entsorgung Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an den Herstel-...
Seite 161: Zubehör
Proline t-mass F 300 Modbus RS485 Zubehör Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 162: Kommunikationsspezifisches Zubehör
Zubehör Proline t-mass F 300 Modbus RS485 14.2 Kommunikationsspezifisches Zubehör Zubehör Beschreibung Fieldgate FXA42 Übertragung von Messwerten angeschlossener 4 bis 20 mA analoger, sowie digita- ler Messgeräte  • Technische Information TI01297S • Betriebsanleitung BA01778S • Produktseite: www.endress.com/fxa42 Field Xpert SMT50 Das Tablet PC Field Xpert SMT70 für die Gerätekonfiguration ermöglicht ein mobi-...
Seite 163: Servicespezifisches Zubehör
14.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 164 Zubehör Proline t-mass F 300 Modbus RS485 Zubehör Beschreibung Cerabar PMC21 Das Druckmessgerät zur Messung von Absolut- und Relativdruck in Gasen, Dämp- fen, Flüssigkeiten und Stäuben. Es kann für das Einlesen des Betriebsdruckwerts verwendet werden.  • Technische Information TI01133P •...
Seite 165: Technische Daten
Proline t-mass F 300 Modbus RS485 Technische Daten Technische Daten 15.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Gasen bestimmt. Um den einwandfreien Zustand des Geräts für die Betriebszeit zu gewährleisten: Gerät nur für Messstoffe einsetzen, gegen welche die prozessberührenden Materialien hinreichend beständig sind.
Seite 166: Eingang
Technische Daten Proline t-mass F 300 Modbus RS485 15.3 Eingang Messgröße Gemessene Prozessgrößen • Massedurchfluss • Temperatur Berechnete Prozessgrößen • Normvolumenfluss • Volumenfluss • FAD-Volumenfluss • Fließgeschwindigkeit • Brennwert • 2. Temperatur Wärmedifferenz • Wärmefluss • Energiefluss • Dichte Bestellbare Prozessgrößen Bestellmerkmal "Sensorausführung":...
Seite 167: Us-Einheiten
Proline t-mass F 300 Modbus RS485 Technische Daten Kalibrierbereich [kg/h] Kalibrierbereich [Nm3/h] [mm] (Luft, 20°C, 1.013 bar a) (Luft, 0°C, 1.013 bar a) minimal maximal minimal maximal 1 450 11,6 1 122 2 030 15,5 1 570 3 750 2 900 Messbereich bei Bestellmerkmal "Sensoroption", Option CS "1 Strömungsgleichrichter"...
Seite 168 Technische Daten Proline t-mass F 300 Modbus RS485 Messbereich ohne Strömungsgleichrichter • Bestellmerkmal "Sensorausführung; Sensor; Messrohr", Option SA "Unidirektional; rostfr. Stahl; rostfr. Stahl" • Bestellmerkmal "Sensorausführung; Sensor; Messrohr", Option HA "Unidirektional; Alloy; rostfr. Stahl" Kalibrierbereich [lb/h] Kalibrierbereich [SCFM] [in] (Luft, 68°F, 14.7 psi a) (Luft, 59°F, 14.7 psi a)
Seite 169 Proline t-mass F 300 Modbus RS485 Technische Daten Messbereich bei Bestellmerkmal "Sensoroption", Option CT "2 Strömungsgleichrichter" Kalibrierbereich [lb/h] Kalibrierbereich [SCFM] [in] (Luft, 68°F, 14.7 psi a) (Luft, 59°F, 14.7 psi a) minimal maximal minimal maximal 1 ½ 1 000 2 ½...
Seite 170: Digitale Kommunikation
Technische Daten Proline t-mass F 300 Modbus RS485 Digitale Kommunikation Das Schreiben der Messwerte durch das Automatisierungssystem erfolgt über Modbus RS485. Stromeingang 0/4…20 mA Stromeingang 0/4…20 mA (aktiv/passiv) Strombereich • 4…20 mA (aktiv) • 0/4…20 mA (passiv) Auflösung 1 µA Spannungsabfall Typisch: 0,6 …...
Seite 171: Ausgang
Proline t-mass F 300 Modbus RS485 Technische Daten 15.4 Ausgang Ausgangssignal Modbus RS485 Physikalische Schnittstelle RS485 gemäß Standard EIA/TIA-485 Abschlusswiderstand Integriert, über DIP-Schalter aktivierbar Stromausgang 4…20 mA Signalmodus Wahlweise einstellbar: • Aktiv • Passiv Strombereich Wahlweise einstellbar: • 4…20 mA NAMUR •...
Seite 172 Technische Daten Proline t-mass F 300 Modbus RS485 Leerlaufspannung DC 28,8 V (aktiv) Impulsbreite Einstellbar: 0,05 … 2 000 ms Maximale Impulsrate 10 000 Impulse/s Impulswertigkeit Einstellbar Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • FAD-Volumenfluss • Energiefluss • Wärmefluss...
Seite 173: Relaisausgang
Proline t-mass F 300 Modbus RS485 Technische Daten Anzahl Schaltzyklen Unbegrenzt Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Aus • Massefluss • Volumenfluss • Normvolumenfluss • FAD-Volumenfluss • Wärmefluss • Energiefluss • Fließgeschwindigkeit • Dichte • Brennwert •...
Seite 174: Ausfallsignal
Technische Daten Proline t-mass F 300 Modbus RS485 Ausfallsignal Ausfallinformationen werden abhängig von der Schnittstelle wie folgt dargestellt. Modbus RS485 Fehlerverhalten Wählbar: • NaN-Wert anstelle des aktuellen Wertes • Letzter gültiger Wert Stromausgang 0/4…20 mA 4…20 mA Fehlerverhalten Wählbar: • 4 … 20 mA gemäß NAMUR-Empfehlung NE 43 •...
Seite 175: Vor-Ort-Anzeige
Proline t-mass F 300 Modbus RS485 Technische Daten Vor-Ort-Anzeige Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Hintergrundbeleuchtung Rote Beleuchtung signalisiert Gerätefehler. Statussignal gemäß NAMUR-Empfehlung NE 107 Schnittstelle/Protokoll • Via digitale Kommunikation: Modbus RS485 • Via Serviceschnittstelle • Serviceschnittstelle CDI-RJ45 • WLAN-Schnittstelle Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen...
Seite 176: Energieversorgung
Technische Daten Proline t-mass F 300 Modbus RS485 Broadcast-Messages Unterstützt von folgenden Funktionscodes: • 06: Write single registers • 16: Write multiple registers • 23: Read/write multiple registers Unterstützte Baudrate • 1 200 BAUD • 2 400 BAUD • 4 800 BAUD •...
Seite 177 Proline t-mass F 300 Modbus RS485 Technische Daten Überstromschutzeinrich- Das Gerät muss mit einem dedizierten Leitungsschutzschalter (LSS) betrieben werden, da tung es über keinen eigenen Ein/Aus-Schalter verfügt. • Der Leitungsschutzschalter muss einfach erreichbar und gekennzeichnet sein. • Zulässiger Nennstrom des Leitungsschutzschalter: 2 A bis maximal 10 A.
Seite 178: Leistungsmerkmale
Technische Daten Proline t-mass F 300 Modbus RS485 15.6 Leistungsmerkmale Referenzbedingungen • Fehlergrenzen in Anlehnung an ISO 11631 • Trockene Luft mit +20 … +30 °C (+68 … +86 °F) bei 0,8 … 1,5 bar (12 … 22 psi) • Angaben laut Kalibrationsprotokoll •...
Seite 179 Proline t-mass F 300 Modbus RS485 Technische Daten wenn die Leistungsenergie des Sensors überschritten ist bzw. die Mach-Zahl größer wird als nachfolgend aufgelistet. Mach-Zahl Bestellmerkmal • Bestellmerkmal "Sensorausführung; Sensor; Messrohr:", Option SB "Bidirektional; rostfr. Stahl; rostfr. Stahl" • Bestellmerkmal "Sensorausführung; Sensor; Messrohr:", Option SC "Rückflusserkennung; rostfr.
Seite 180: Montage
Technische Daten Proline t-mass F 300 Modbus RS485 15.7 Montage Montagebedingungen →  20 Endress+Hauser...
Seite 181: Umgebung
Überhitzung und Unterkühlung. ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube kann bei Endress+Hauser bestellt werden →  161. Lagerungstemperatur –50 … +80 °C (–58 … +176 °F), vorzugsweise bei +20 °C (+68 °F) Atmosphäre Wenn ein Messumformergehäuse aus Kunststoff bestimmten Dampf-Luft-Gemischen per-...
Seite 182 Technische Daten Proline t-mass F 300 Modbus RS485 • 10 … 200 Hz, 0,003 g • 200 … 2 000 Hz, 0,001 g • Total: 1,54 g rms Schocks Halbsinus in Anlehnung an IEC 60068-2-27 6 ms 30 g Stoß durch raue Handhabung in Anlehnung an IEC 60068-2-31 Innenreinigung Geeignet für Cleaning-in-Place (CIP) und Sterilization-in-Place (SIP).
Seite 183: Prozess
Proline t-mass F 300 Modbus RS485 Technische Daten 15.9 Prozess Messstofftemperaturbe- Messaufnehmer reich –40 … +180 °C (–40 … +356 °F) Messstoffdruckbereich Minimum 0.5 bar absolut. Maximal zulässiger Messstoffdruck →  183 Druck-Temperatur-Kurven Die folgenden Druck-Temperatur-Kurven beziehen sich auf alle drucktragenden Teile des Geräts und nicht nur auf den Prozessanschluss.
Seite 184 Technische Daten Proline t-mass F 300 Modbus RS485 Flanschanschluss nach ASME B16.5 [psi] [bar] Class 300 Class 150 [°C] [°F] A0041064-DE  41 Mit Flanschwerkstoff 1.4404/F316L/F316 Durchflussgrenze Messbereich →  166 Der maximale Durchfluss ist vom Gastyp und der verwendeten Rohrnennweite abhängig.
Seite 185: 15.10 Konstruktiver Aufbau
Proline t-mass F 300 Modbus RS485 Technische Daten 15.10 Konstruktiver Aufbau Bauform, Maße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau" Gewicht Alle Werte (Gewicht ohne Verpackungsmaterial) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen. Gewichtsangaben inklusive Messumformer gemäß Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet".
Seite 186: Prozessanschlüsse
Technische Daten Proline t-mass F 300 Modbus RS485 Kabeleinführungen/-verschraubungen A0020640  42 Mögliche Kabeleinführungen/-verschraubungen Innengewinde M20 × 1,5 Kabelverschraubung M20 × 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½" Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsgefährdeten Bereich geeignet.
Seite 187: 15.11 Anzeige Und Bedienoberfläche
Proline t-mass F 300 Modbus RS485 Technische Daten Zubehör Wetterschutzhaube Rostfreier Stahl, 1.4404 (316L) Externe WLAN-Antenne • Antenne: Kunststoff ASA (Acrylnitril-Styrol-Acrylester) und Messing vernickelt • Adapter: Rostfreier Stahl und Messing vernickelt • Kabel: Polyethylen • Stecker: Messing vernickelt • Befestigungswinkel: Rostfreier Stahl Prozessanschlüsse...
Seite 188: Kabeleinführung
Technische Daten Proline t-mass F 300 Modbus RS485 Anzeigeelemente • 4-zeilige, beleuchtete, grafische Anzeige • Hintergrundbeleuchtung weiß, bei Gerätefehler rot • Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar Bedienelemente • Bedienung von außen ohne Öffnen des Gehäuses via Touch Control (3 optische Tasten): , , ...
Seite 189 Proline t-mass F 300 Modbus RS485 Technische Daten Fernbedienung →  65 Serviceschnittstelle →  65 Unterstützte Bedientools Für den lokalen Zugriff oder den Fernzugriff auf das Messgerät können verschiedene Bedientools verwendet werden. Abhängig vom verwendeten Bedientool kann der Zugriff mithilfe von unterschiedlichen Bediengeräten und via verschiedene Schnittstellen erfol-...
Seite 190: Historom Datenmanagement
Technische Daten Proline t-mass F 300 Modbus RS485 Unterstützte Funktionen Datenaustausch zwischen Bediengerät (wie z. B. Notebook) und Messgerät: • Konfiguration vom Messgerät laden (XML-Format, Konfiguration sichern) • Konfiguration ins Messgerät speichern (XML-Format, Konfiguration wieder herstellen) • Export der Eventliste (.csv-Datei) •...
Seite 191 Proline t-mass F 300 Modbus RS485 Technische Daten Manuell Zusätzlicher Parameterdatensatz (komplette Parametereinstellungen) im integrierten Gerätespeicher HistoROM Backup für: • Datensicherungsfunktion Sicherung und spätere Wiederherstellung einer Geräteparametrierung im Gerätespei- cher HistoROM Backup • Datenvergleichsfunktion Vergleich der aktuellen Geräteparametrierung mit der im Gerätespeicher HistoROM Backup gespeicherten Geräteparametrierung...
Seite 192: 15.12 Zertifikate Und Zulassungen
Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung der CE- Kennzeichnung. UKCA-Kennzeichnung Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren UK-Rechtsverordnun- gen (Statutory Instruments).
Seite 193 Proline t-mass F 300 Modbus RS485 Technische Daten Ex ec Kategorie Zündschutzart II3G Ex ec IIC T4…T1 Gc Ex tb Kategorie Zündschutzart II2D Ex tb IIIC T** °C Db Aktuell sind die folgenden Ex-Ausführungen lieferbar: XP (Ex d) Class I, II, III Division 1 Groups A-G...
Seite 194 • EN 301489 Elektromagnetische Verträglichkeit und Funkspektrumangelegenheiten (ERM). Klassifizierung der Prozess- Geräte von Endress+Hauser werden gemäß ANSI/ISA 12.27.01 konstruiert. Dies ermög- dichtung zwischen elektri- licht es dem Anwender, auf die Installation und die Kosten einer externen sekundären Pro- schem Anschluss und...
Seite 195: 15.13 Anwendungspakete
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 196: 15.14 Zubehör
Überblick zum bestellbaren Zubehör →  161 15.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 197 Proline t-mass F 300 Modbus RS485 Technische Daten Inhalt Dokumentationscode cCSAus IS XA01499D cCSAus Ex nA XA01513D INMETRO Ex i XA01500D INMETRO Ex ec XA01501D NEPSI Ex i XA01502D NEPSI Ex nA XA01503D Sonderdokumentation Inhalt Dokumentationscode Angaben zur Druckgeräterichtlinie SD01614D...
Seite 198: Stichwortverzeichnis
Stichwortverzeichnis Proline t-mass F 300 Modbus RS485 Stichwortverzeichnis Behebungsmaßnahmen Aufrufen ......144 Anforderungen an Personal .
Seite 199 Proline t-mass F 300 Modbus RS485 Stichwortverzeichnis Einfluss Ereignis-Logbuch ......152 Messstoffdruck ......179 Ereignis-Logbuch filtern .
Seite 200 Stichwortverzeichnis Proline t-mass F 300 Modbus RS485 Schließen ....... 56 Gehäuse drehen .
Seite 201 Proline t-mass F 300 Modbus RS485 Stichwortverzeichnis Relaisausgang 1 … n (Assistent) ....99 Speicherkonzept ......190 Relaisausgang 1 …...
Seite 202 Stichwortverzeichnis Proline t-mass F 300 Modbus RS485 Untermenü Transport ....... 18 Administration .
Seite 204 *71618950* 71618950 www.addresses.endress.com...

Endress+Hauser Proline t-mass F 300 Betriebsanleitung
