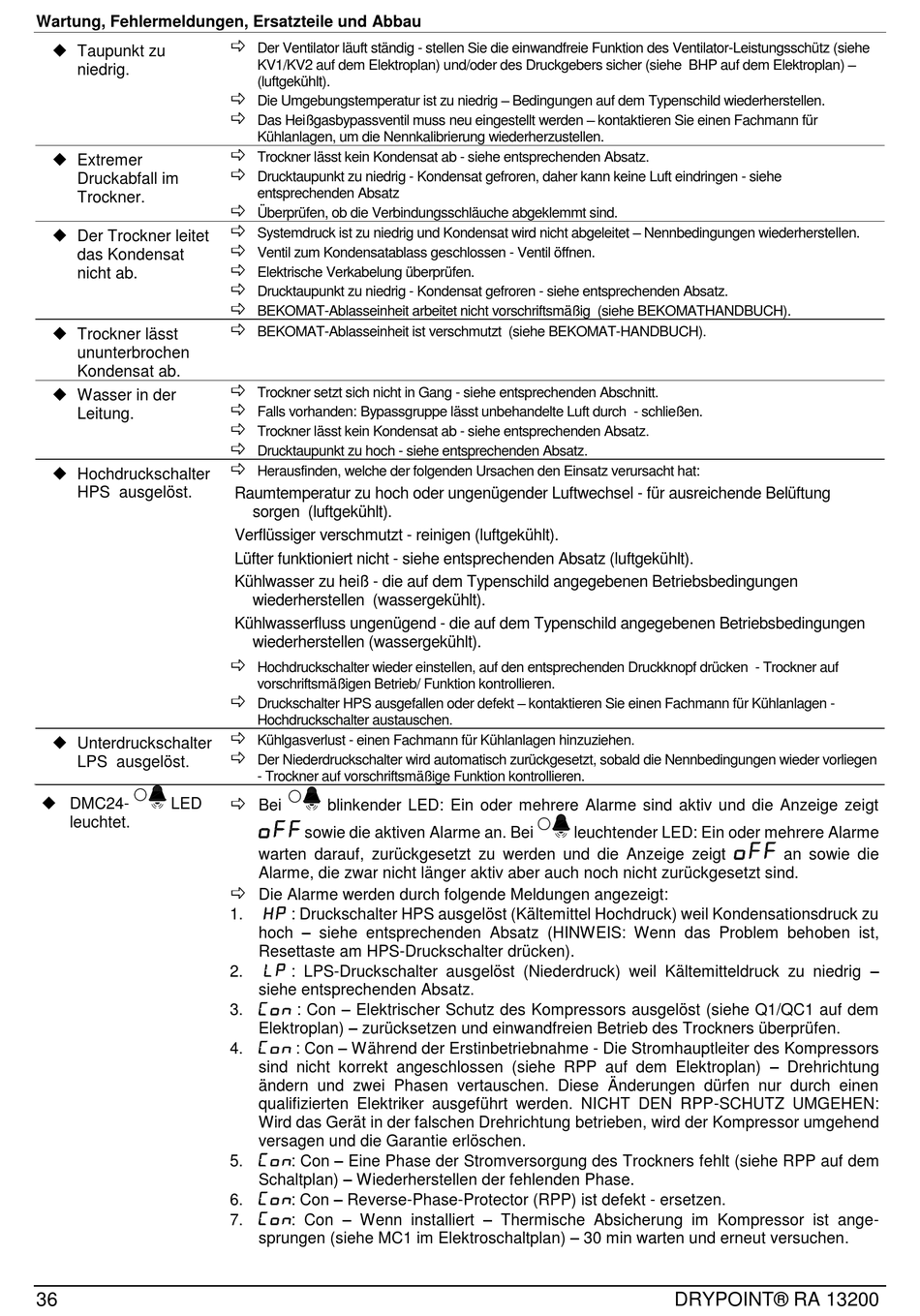

Wartung, Fehlermeldungen, Ersatzteile und Abbau
◆ Taupunkt zu
niedrig.
◆ Extremer
Druckabfall im
Trockner.
◆ Der Trockner leitet
das Kondensat
nicht ab.
◆ Trockner lässt
ununterbrochen
Kondensat ab.
◆ Wasser in der
Leitung.
◆ Hochdruckschalter
HPS ausgelöst.
◆ Unterdruckschalter
LPS ausgelöst.
◆ DMC24-
LED
leuchtet.
36
Der Ventilator läuft ständig - stellen Sie die einwandfreie Funktion des Ventilator-Leistungsschütz (siehe
KV1/KV2 auf dem Elektroplan) und/oder des Druckgebers sicher (siehe BHP auf dem Elektroplan) –
(luftgekühlt).
Die Umgebungstemperatur ist zu niedrig – Bedingungen auf dem Typenschild wiederherstellen.
Das Heißgasbypassventil muss neu eingestellt werden – kontaktieren Sie einen Fachmann für
Kühlanlagen, um die Nennkalibrierung wiederherzustellen.
Trockner lässt kein Kondensat ab - siehe entsprechenden Absatz.
Drucktaupunkt zu niedrig - Kondensat gefroren, daher kann keine Luft eindringen - siehe
entsprechenden Absatz
Überprüfen, ob die Verbindungsschläuche abgeklemmt sind.
Systemdruck ist zu niedrig und Kondensat wird nicht abgeleitet – Nennbedingungen wiederherstellen.
Ventil zum Kondensatablass geschlossen - Ventil öffnen.
Elektrische Verkabelung überprüfen.
Drucktaupunkt zu niedrig - Kondensat gefroren - siehe entsprechenden Absatz.
BEKOMAT-Ablasseinheit arbeitet nicht vorschriftsmäßig (siehe BEKOMATHANDBUCH).
BEKOMAT-Ablasseinheit ist verschmutzt (siehe BEKOMAT-HANDBUCH).
Trockner setzt sich nicht in Gang - siehe entsprechenden Abschnitt.
Falls vorhanden: Bypassgruppe lässt unbehandelte Luft durch - schließen.
Trockner lässt kein Kondensat ab - siehe entsprechenden Absatz.
Drucktaupunkt zu hoch - siehe entsprechenden Absatz.
Herausfinden, welche der folgenden Ursachen den Einsatz verursacht hat:
Raumtemperatur zu hoch oder ungenügender Luftwechsel - für ausreichende Belüftung
sorgen (luftgekühlt).
Verflüssiger verschmutzt - reinigen (luftgekühlt).
Lüfter funktioniert nicht - siehe entsprechenden Absatz (luftgekühlt).
Kühlwasser zu heiß - die auf dem Typenschild angegebenen Betriebsbedingungen
wiederherstellen (wassergekühlt).
Kühlwasserfluss ungenügend - die auf dem Typenschild angegebenen Betriebsbedingungen
wiederherstellen (wassergekühlt).
Hochdruckschalter wieder einstellen, auf den entsprechenden Druckknopf drücken - Trockner auf
vorschriftsmäßigen Betrieb/ Funktion kontrollieren.
Druckschalter HPS ausgefallen oder defekt – kontaktieren Sie einen Fachmann für Kühlanlagen -
Hochdruckschalter austauschen.
Kühlgasverlust - einen Fachmann für Kühlanlagen hinzuziehen.
Der Niederdruckschalter wird automatisch zurückgesetzt, sobald die Nennbedingungen wieder vorliegen
- Trockner auf vorschriftsmäßige Funktion kontrollieren.
Bei
blinkender LED: Ein oder mehrere Alarme sind aktiv und die Anzeige zeigt
sowie die aktiven Alarme an. Bei
warten darauf, zurückgesetzt zu werden und die Anzeige zeigt
Alarme, die zwar nicht länger aktiv aber auch noch nicht zurückgesetzt sind.
Die Alarme werden durch folgende Meldungen angezeigt:
1.
: Druckschalter HPS ausgelöst (Kältemittel Hochdruck) weil Kondensationsdruck zu
hoch – siehe entsprechenden Absatz (HINWEIS: Wenn das Problem behoben ist,
Resettaste am HPS-Druckschalter drücken).
: LPS-Druckschalter ausgelöst (Niederdruck) weil Kältemitteldruck zu niedrig –
2.
siehe entsprechenden Absatz.
: Con – Elektrischer Schutz des Kompressors ausgelöst (siehe Q1/QC1 auf dem
3.
Elektroplan) – zurücksetzen und einwandfreien Betrieb des Trockners überprüfen.
: Con – Während der Erstinbetriebnahme - Die Stromhauptleiter des Kompressors
4.
sind nicht korrekt angeschlossen (siehe RPP auf dem Elektroplan) – Drehrichtung
ändern und zwei Phasen vertauschen. Diese Änderungen dürfen nur durch einen
qualifizierten Elektriker ausgeführt werden. NICHT DEN RPP-SCHUTZ UMGEHEN:
Wird das Gerät in der falschen Drehrichtung betrieben, wird der Kompressor umgehend
versagen und die Garantie erlöschen.
: Con – Eine Phase der Stromversorgung des Trockners fehlt (siehe RPP auf dem
5.
Schaltplan) – Wiederherstellen der fehlenden Phase.
: Con – Reverse-Phase-Protector (RPP) ist defekt - ersetzen.
6.
: Con – Wenn installiert – Thermische Absicherung im Kompressor ist ange-
7.
sprungen (siehe MC1 im Elektroschaltplan) – 30 min warten und erneut versuchen.
leuchtender LED: Ein oder mehrere Alarme
DRYPOINT® RA 13200
an sowie die
