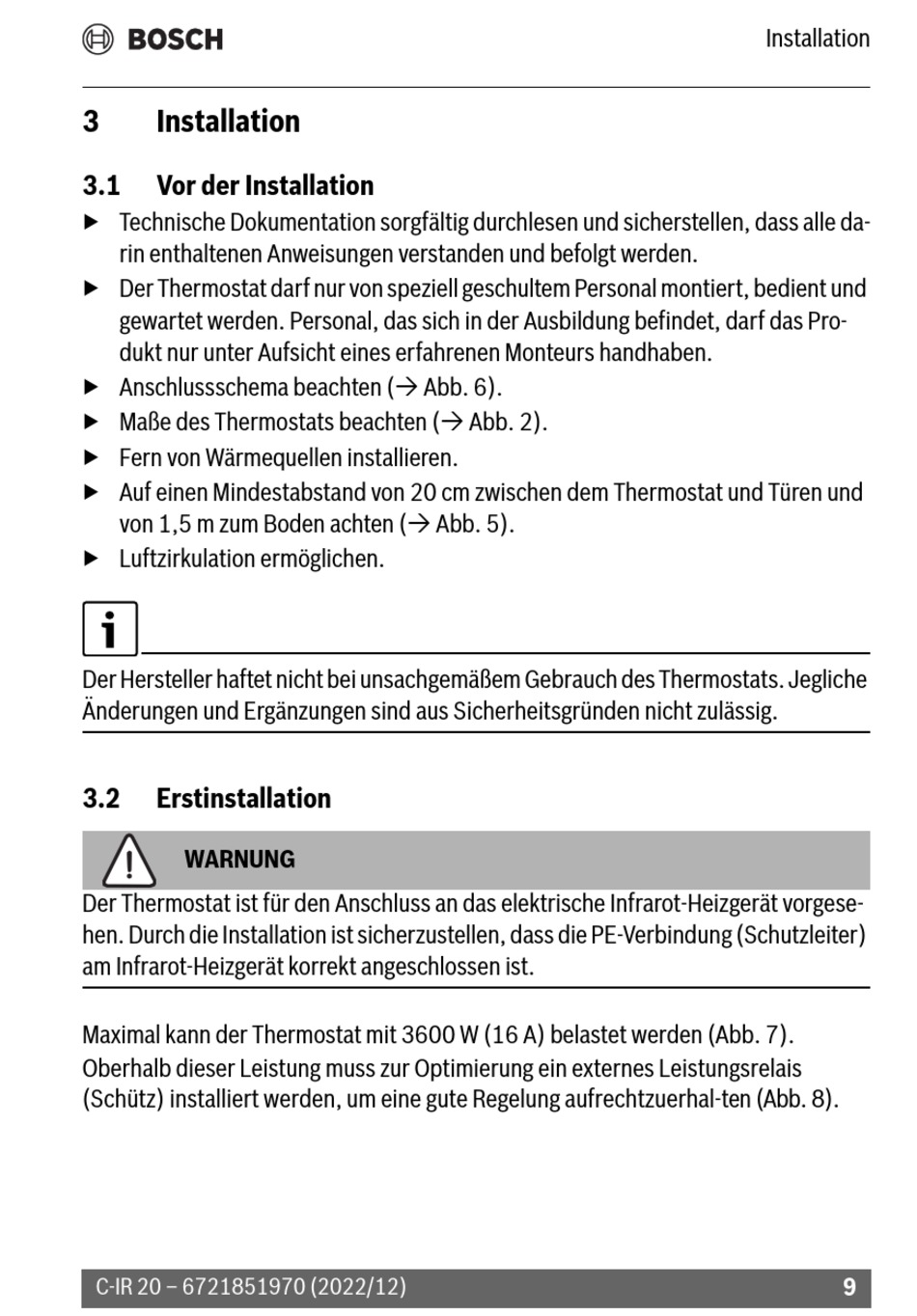

3
Installation
3.1
Vor der Installation
▶ Technische Dokumentation sorgfältig durchlesen und sicherstellen, dass alle da-
rin enthaltenen Anweisungen verstanden und befolgt werden.
▶ Der Thermostat darf nur von speziell geschultem Personal montiert, bedient und
gewartet werden. Personal, das sich in der Ausbildung befindet, darf das Pro-
dukt nur unter Aufsicht eines erfahrenen Monteurs handhaben.
▶ Anschlussschema beachten ( Abb. 6).
▶ Maße des Thermostats beachten ( Abb. 2).
▶ Fern von Wärmequellen installieren.
▶ Auf einen Mindestabstand von 20 cm zwischen dem Thermostat und Türen und
von 1,5 m zum Boden achten ( Abb. 5).
▶ Luftzirkulation ermöglichen.
Der Hersteller haftet nicht bei unsachgemäßem Gebrauch des Thermostats. Jegliche
Änderungen und Ergänzungen sind aus Sicherheitsgründen nicht zulässig.
3.2
Erstinstallation
WARNUNG
Der Thermostat ist für den Anschluss an das elektrische Infrarot-Heizgerät vorgese-
hen. Durch die Installation ist sicherzustellen, dass die PE-Verbindung (Schutzleiter)
am Infrarot-Heizgerät korrekt angeschlossen ist.
Maximal kann der Thermostat mit 3600 W (16 A) belastet werden (Abb. 7).
Oberhalb dieser Leistung muss zur Optimierung ein externes Leistungsrelais
(Schütz) installiert werden, um eine gute Regelung aufrechtzuerhal-ten (Abb. 8).
C-IR 20 – 6721851970 (2022/12)
Installation
9
