Anleitung DKP 170
D
Verehrter Kunde,
bevor Sie die Kartuschenpistole das erste Mal in
Betrieb nehmen, lesen Sie bitte die Anleitung und
beachten Sie die Bedienungs- und Wartungshin-
weise für den Betrieb.
Bewahren Sie diese Anleitung bitte immer bei dem
Gerät auf.

1. Lieferumfang

1 Kartuschenpistole
1 Stecknippel R 1/4"

2. Technische Daten

max. zulässiger Arbeitsdruck
Luftverbrauch
Kartuschen
empfohlener Schlauchdurchmesser
Druckluftqualität:
Luftversorgung:
über eine Wartungseinheit mit Filterdruckminderer
und Nebelöler.
Leistungsgröße des Kompressor
Fülleistung des Kompressor ca. 250 l/min.
das entspricht einer Motorleistung von 2,2 kW.
Einstellwerte für das Arbeiten:
Eingestellter Arbeitsdruck am Druckminderer
oder Filterdruckminderer 6 bar.
Beachten Sie:
Tragen Sie beim Arbeiten mit der Kartuschen-
pistole die erforderliche Schutzkleidung,
insbesondere Schutzbrille und Schutzhand-
schuhe.
Beachten Sie die Sicherheitsbestimmungen.
2
13.11.2001 7:53 Uhr
4 bar
ca. 170 l/min.
310 ml
Ø 9 mm
gereinigt und ölvernebelt.
Seite 2

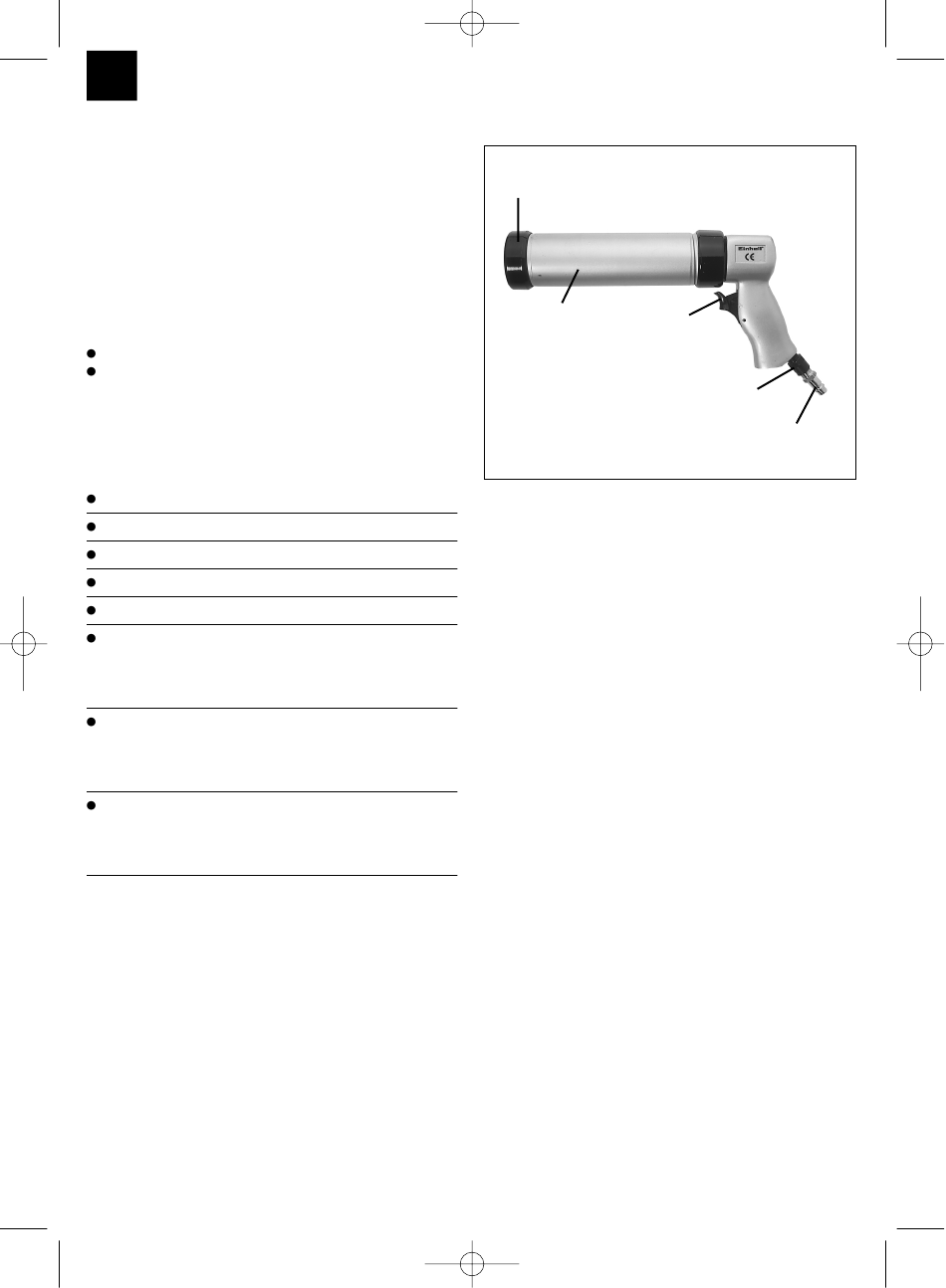

3. Abbildung
E
D
Pos. Bezeichnung
A Anschlußnippel
B Luftanschluß
C Abzughebel
D Kartuschenbehälter
E Verschlußschraube
4. Bestimmungsgemäße Verwendung
Die Kartuschenpistole ist ein druckluftbetriebenes
Werkzeug für den vielseitigen Einsatz.
Reparaturen und Service nur von autorisierten
Fachwerkstätten ausführen lassen.
Beachten Sie!
Zu geringe Schlauch-Innendurchmesser und zu
lange Schlauchleitung führen zu
Leistungsverlust am Gerät.
C
B
A
