Installation
(Fortsetzung)

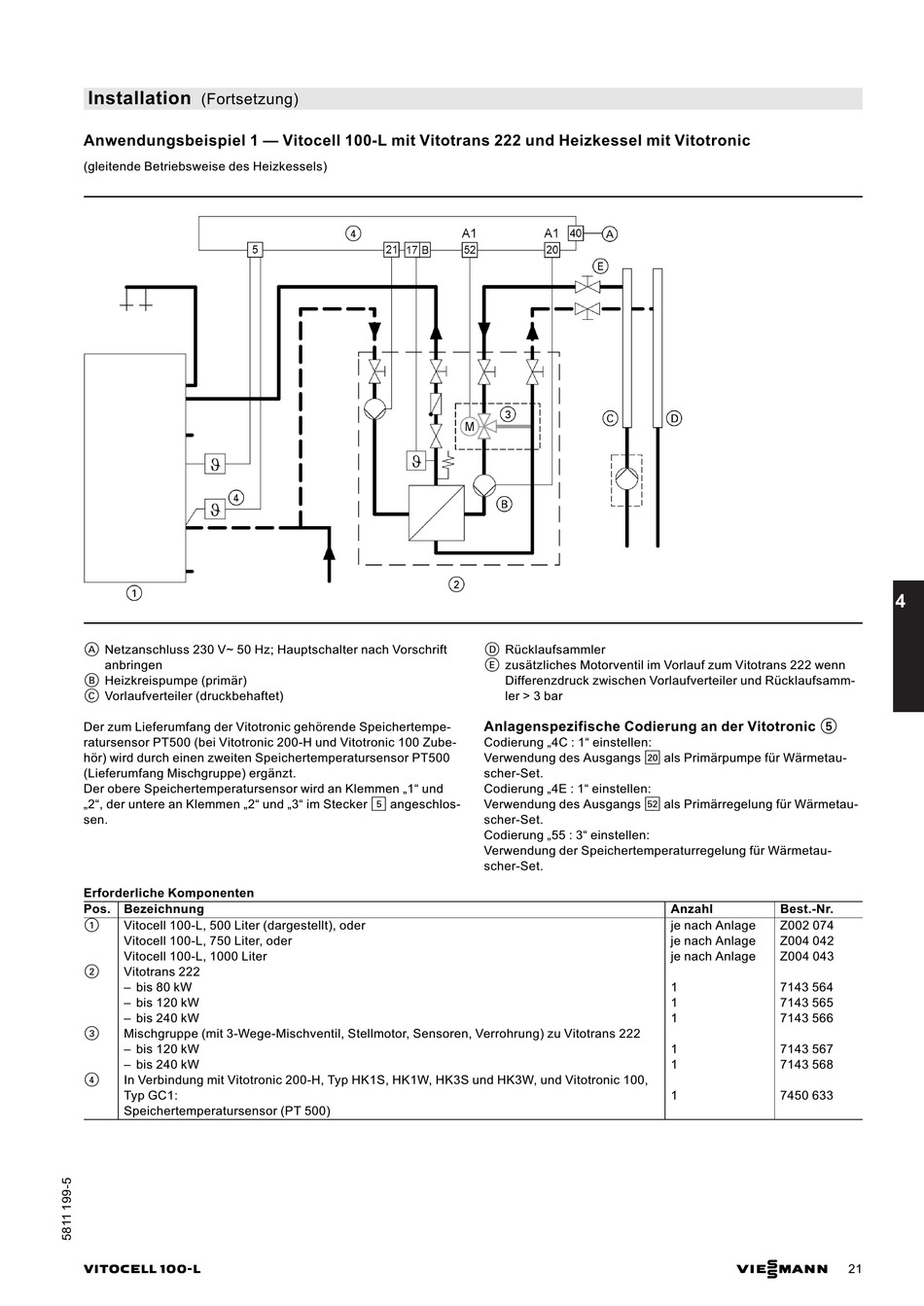

Anwendungsbeispiel 1 — Vitocell 100-L mit Vitotrans 222 und Heizkessel mit Vitotronic
(gleitende Betriebsweise des Heizkessels)
A Netzanschluss 230 V~ 50 Hz; Hauptschalter nach Vorschrift
anbringen
B Heizkreispumpe (primär)
C Vorlaufverteiler (druckbehaftet)
Der zum Lieferumfang der Vitotronic gehörende Speichertempe-
ratursensor PT500 (bei Vitotronic 200-H und Vitotronic 100 Zube-
hör) wird durch einen zweiten Speichertemperatursensor PT500
(Lieferumfang Mischgruppe) ergänzt.
Der obere Speichertemperatursensor wird an Klemmen „1" und
„2", der untere an Klemmen „2" und „3" im Stecker % angeschlos-
sen.
Erforderliche Komponenten
Pos. Bezeichnung
1
Vitocell 100-L, 500 Liter (dargestellt), oder
Vitocell 100-L, 750 Liter, oder
Vitocell 100-L, 1000 Liter
2
Vitotrans 222
– bis 80 kW
– bis 120 kW
– bis 240 kW
3
Mischgruppe (mit 3-Wege-Mischventil, Stellmotor, Sensoren, Verrohrung) zu Vitotrans 222
– bis 120 kW
– bis 240 kW
4
In Verbindung mit Vitotronic 200-H, Typ HK1S, HK1W, HK3S und HK3W, und Vitotronic 100,
Typ GC1:
Speichertemperatursensor (PT 500)
VITOCELL 100-L
D Rücklaufsammler
E zusätzliches Motorventil im Vorlauf zum Vitotrans 222 wenn
Differenzdruck zwischen Vorlaufverteiler und Rücklaufsamm-
ler > 3 bar

Anlagenspezifische Codierung an der Vitotronic 5

Codierung „4C : 1" einstellen:
Verwendung des Ausgangs sÖ als Primärpumpe für Wärmetau-
scher-Set.
Codierung „4E : 1" einstellen:
Verwendung des Ausgangs gS als Primärregelung für Wärmetau-
scher-Set.
Codierung „55 : 3" einstellen:
Verwendung der Speichertemperaturregelung für Wärmetau-
scher-Set.
Anzahl Best.-Nr.
je nach Anlage Z002 074
je nach Anlage Z004 042
je nach Anlage Z004 043
1 7143 564
1 7143 565
1 7143 566
1 7143 567
1 7143 568
1 7450 633
