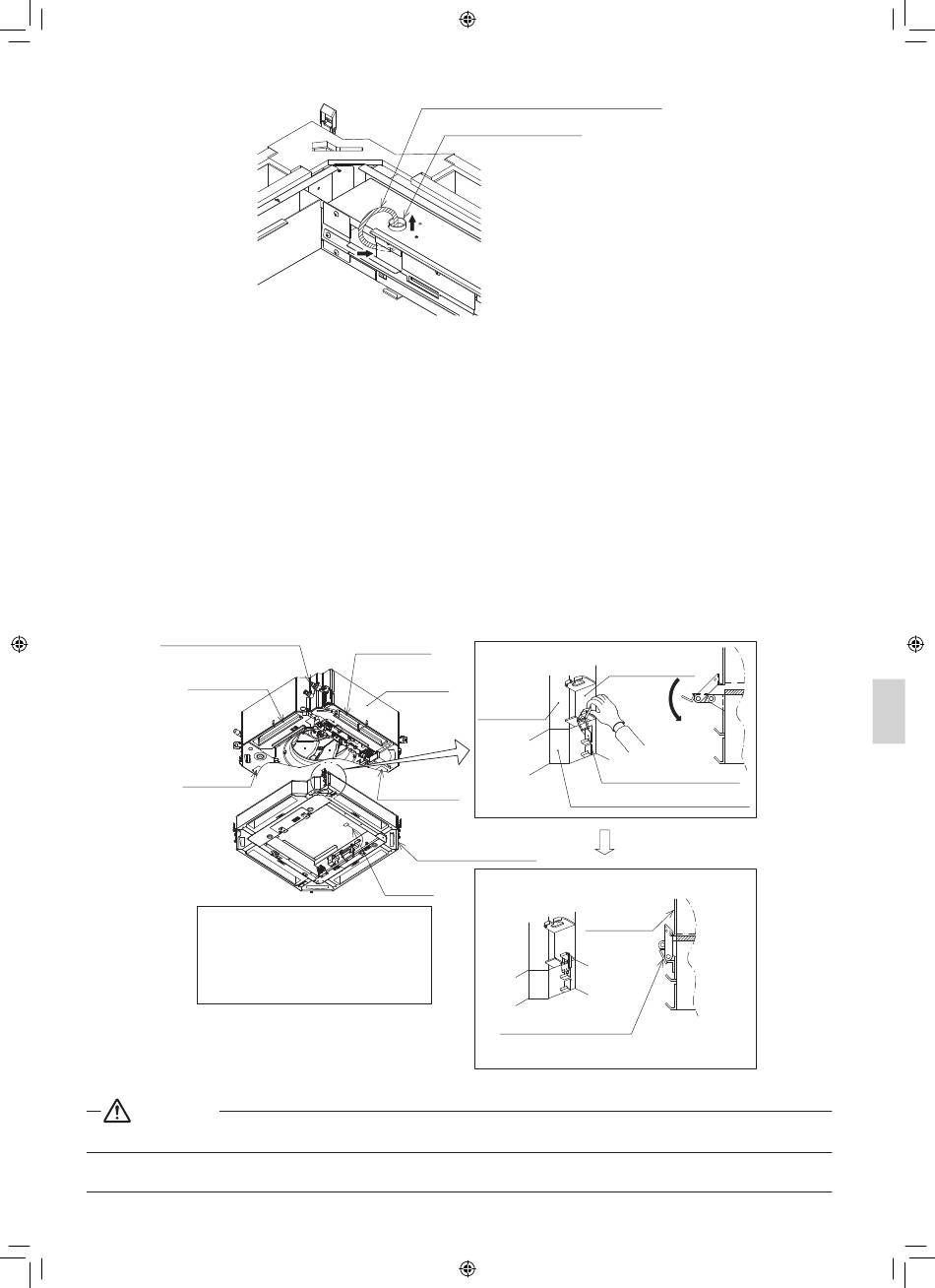

4. Εγκαταστήστε τη μονάδα καθαρισμού αέρα UV στην εσωτερική μονάδα χρησιμοποιώντας τα άγκιστρα
ασφάλισης μονάδας (4 θέσεις). (Ανατρέξτε στην Εικόνα 10.)
• Κατά την εγκατάσταση, προσέξτε να μην εγκλωβίσετε την καλωδίωση μεταξύ της εσωτερικής μονάδας
και της μονάδας καθαρισμού αέρα UV.
• Οι εργασίες πρέπει να εκτελούνται πάντα από 2 ή περισσότερα άτομα.
(1) Αφαιρέστε την ταινία από τα άγκιστρα ασφάλισης μονάδας (4 θέσεις). (Ανατρέξτε στην Εικόνα 10.)
(2) Ασφαλίστε τα άγκιστρα ασφάλισης της μονάδας καθαρισμού αέρα UV στις ωτίδες ανύψωσης της
εσωτερικής μονάδας. (Ανατρέξτε στην Εικόνα 12.)
(3) Τοποθετήστε τη μονάδα καθαρισμού αέρα UV και την εσωτερική μονάδα κοντά τη μία στην άλλη και
τραβήξτε προς τα κάτω τα μάνταλα των άγκιστρων ασφάλισης για να τα ασφαλίσετε.
(Ανατρέξτε στην Εικόνα 13.)
Στερεώστε τα μάνταλα με ασφάλεια για να αποτρέψετε τυχόν απασφάλιση των αγκίστρων
ασφάλισης της μονάδας.
Αγωγός ψυκτικού μέσου
Έξοδος αέρα
Έξοδος
αέρα
Κατά την τοποθέτηση, προσέξτε
να μην εγκλωβίσετε τα καλώδια
τροφοδοσίας, το καλώδιο
γείωσης και το καλώδιο
σήματος μεταξύ των μονάδων.
ΠΡΟΣΟΧΗ
Όταν τοποθετείτε ή αφαιρείτε τα 4 γωνιακά άγκιστρα, προσέχετε για τυχόν πτώση της μονάδας.
Ελληνικά
07_EL_3P701968-3.indd 10 07_EL_3P701968-3.indd 10
Καλώδια τροφοδοσίας και γείωσης
Οπή καλωδίωσης 1
Εικόνα 9
Έξοδος αέρα
Εσωτερική
μονάδα
Έξοδος αέρα
Μονάδα καθαρισμού
αέρα UV
Καλώδιο
σήματος
Εικόνα 10
<Πριν από την τοποθέτηση>
Ωτίδα ανύψωσης
Εσωτερική
μονάδα
Άγκιστρο
ασφάλισης μονάδας
Μονάδα καθαρισμού αέρα UV
Εικόνα 12
<Μετά την τοποθέτηση>
Ωτίδα
ανύψωσης
Άγκιστρο
ασφάλισης μονάδας
Εικόνα 13
