INSTALLATIONSANLEITUNG UND WARTUNG
SPRING POOL
INSTALLATION

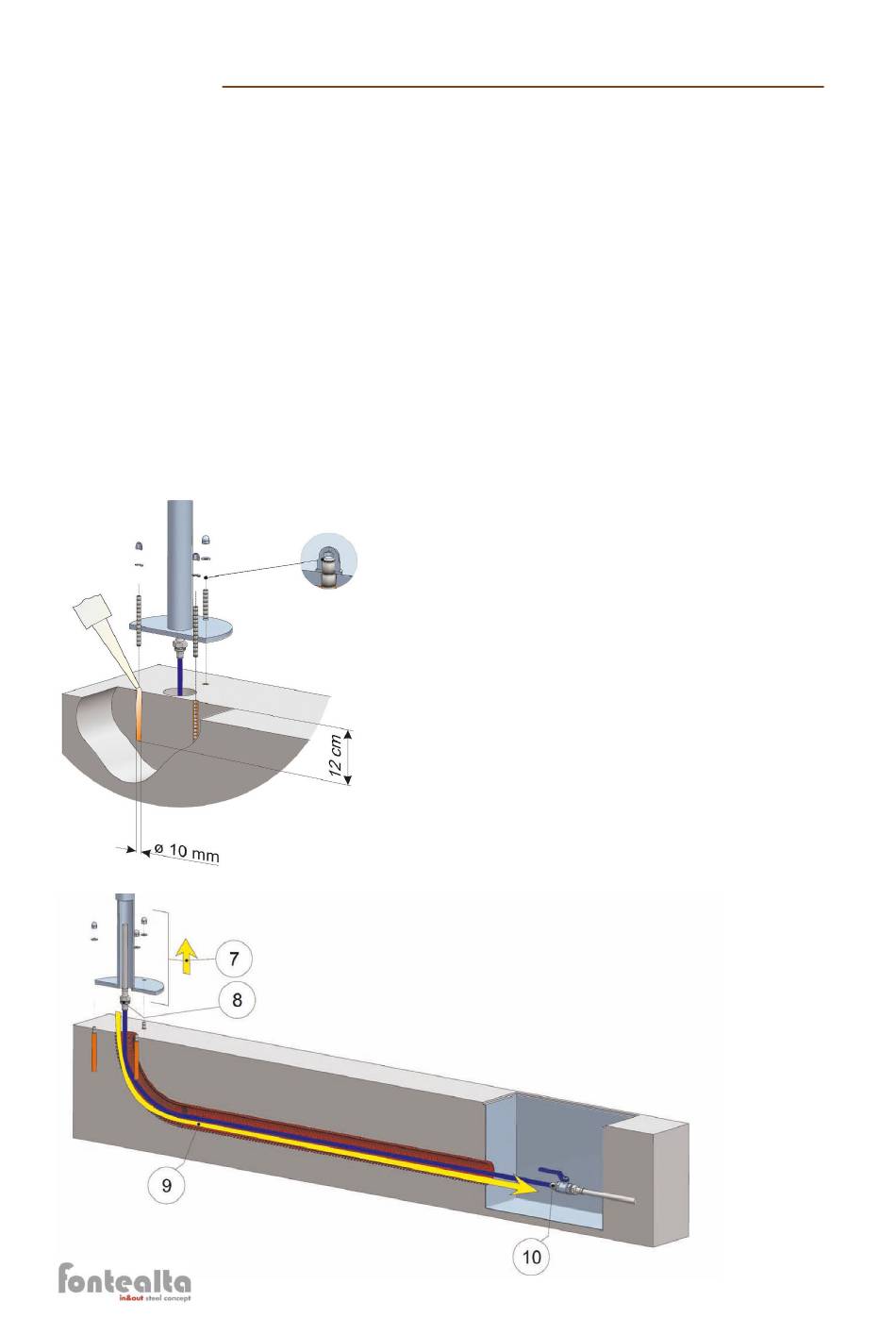

1. Platzieren Sie die Duschsäule und zeichnen Sie die 3 Befestigungslöcher nach.
Entfernen Sie die Säule wieder.
2. Bohren Sie die 3 Löcher mit einem Durchmesser von 10 mm zu je 12 cm Tiefe.
3. Montieren Sie die Unterlegscheiben und die Blockiermuttern auf die mitgelieferten
Gewindestangen. Schrauben Sie die Muttern ein, jedoch nicht über den halben Lauf hinaus.
4. Füllen Sie von unten nach oben einen 2-Komponentenharz in die Bohrlöcher und
bringen Sie die Duschsäule in Position.
5. Stecken Sie die Gewindestäbe in die Löcher und drehen Sie sie, um den Klebstoff
gleichmäßig im Loch zu verteilen.
6. Entfernen Sie überschüssigen Klebstoff und reinigen Sie sichtbare Teile. Warten Sie bis
der Klebstoff ausgehärtet ist. Befolgen Sie dabei die Empfehlungen des Herstellers.
7. Schrauben Sie Muttern und Unterlegscheiben ab. Entfernen Sie die Duschsäule.
Rubinetteria F&F srl Via Libeccio 48/C 1-55049 Viareggio (LU) in Italy - www.fontealta.it
8.
9.
10.
11.
12.
13.
Schließen Sie die Versorgungsleitung an die losen
1/2" Muttern der flexiblen Rohre an.
Schieben Sie die Wasserleitung in das Wellrohr.
Schließen Sie das Ende der Versorgungsleitungen
an die im Inspektionsschacht installierten
Absperrventile an. Installieren Sie externe Ab-
sperrhähne, falls vorhanden.
Überprüfen Sie die Dichtigkeit der Installation bei
geschlossenen Ventilen/Mischern.
Setzen Sie die Säule auf die Gewindestangen.
Legen Sie die Unterlegscheiben auf und
ziehen Sie die Blockiermuttern mit einem 13mm
Schlüssel fest. Überprüfen Sie die Vertikalität der
Säule mit Hilfe einer Wasserwaage. Im Falle einer
Fehlausrichtung lösen Sie die Blockiermuttern und
setzen Sie die Distanzstücke zwischen dem Boden
und dem Säulenfußflansch ein.
Installieren Sie nun das separat mitgelieferte Zubehör
(Schlauch, Handbrause und Fußdusche etc.)
