Inhaltszusammenfassung für NCR Basisstation3

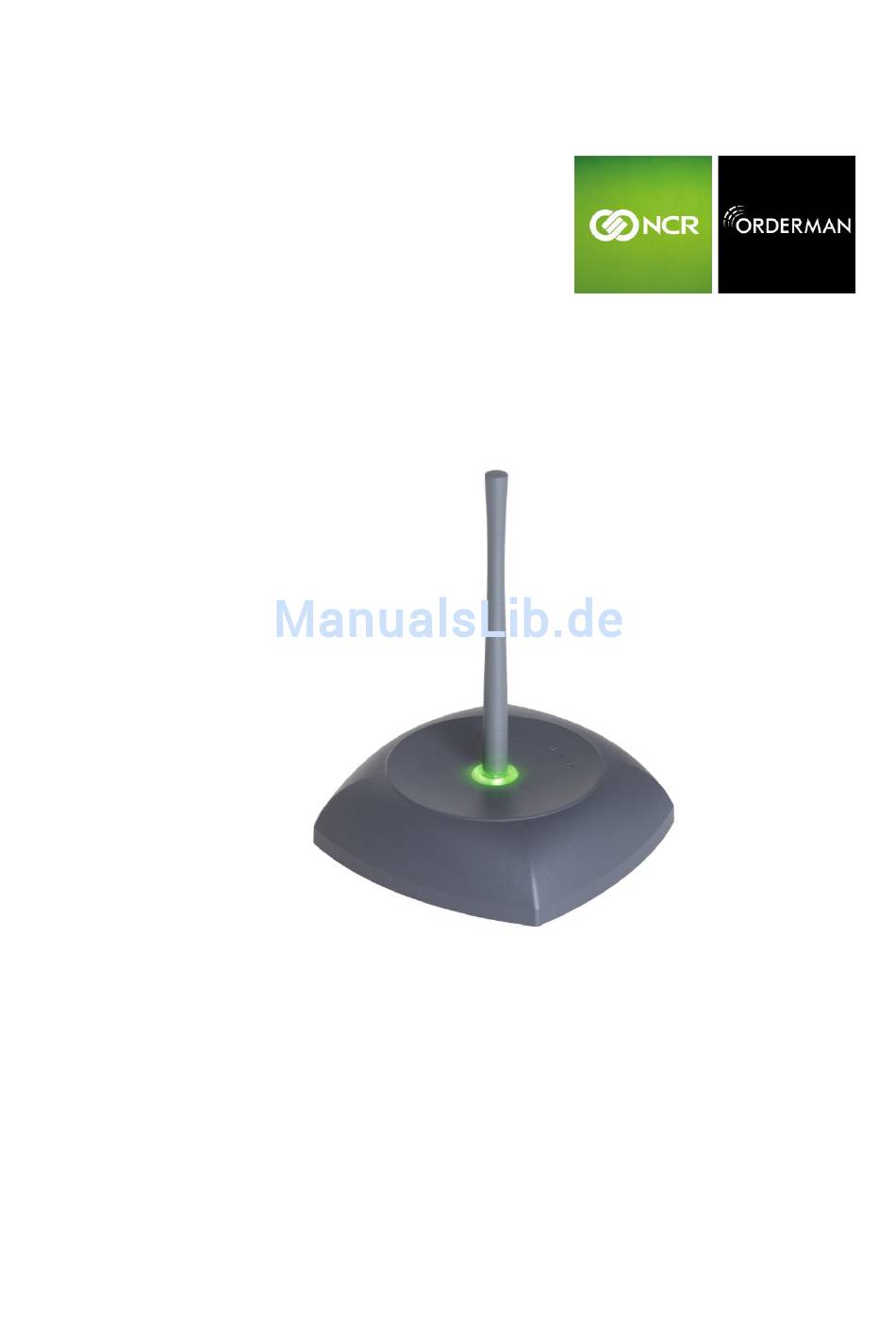

- Seite 1 Bedienungsanleitung Basisstation3...
- Seite 2 © 2013 by Orderman GmbH Bachstraße 59, 5023 Salzburg – Österreich www.orderman.com Irrtümer und Druckfehler vorbehalten. Kopieren - auch auszugsweise - ist ohne schriftliche Genehmigung durch Orderman GmbH nicht gestattet. P3.146-204 V1.2 Orderman übernimmt keine Verantwortung für Schäden oder Verluste, die durch Anwendung dieser Anleitung entstehen.
-
Seite 3: Inhaltsverzeichnis
SICHERHEITSHINWEISE ................4 1.1. Symbolerklärung ....................4 1.2. Allgemeine Sicherheitshinweise ............... 5 1.3. Pflege ........................ 5 ORDERMAN BASISSTATION3 ..................6 LIEFERUMFANG ..................... 6 ANSICHT UND ANSCHLÜSSE ............... 7 INBETRIEBNAHME ..................8 LED-SIGNALE ....................10 TECHNISCHE DATEN ....................11 KONFORMITÄTSERKLÄRUNG ................. 12... -
Seite 4: Allgemeines
Allgemeines Diese Beschreibung gilt für die Orderman Basisstation3, welche als das Bindeglied zwischen den Orderman-Funkhandterminals und dem POS System / Kassensystem beziehungsweise PC-System dient, und wird zur Funkübertragung genutzt. Sicherheitshinweise 1.1. Symbolerklärung Sicherheitshinweise im Text werden mit einem Warndreieck gekennzeichnet und grau hinterlegt. -
Seite 5: Allgemeine Sicherheitshinweise
Verwenden Sie keine Druckluft, um das Gerät oder Geräteteile zu reinigen. Wischen Sie die Basisstation3 mit einem sauberen, weichen Tuch ab. Achten Sie darauf, dass die Anschlusskontakte der Basisstation3 nicht verunreinigt werden. Verschmutzte Kontakte können zu Korrosion und unerwünschter Wärmeentwicklung führen. -
Seite 6: Orderman Basisstation3

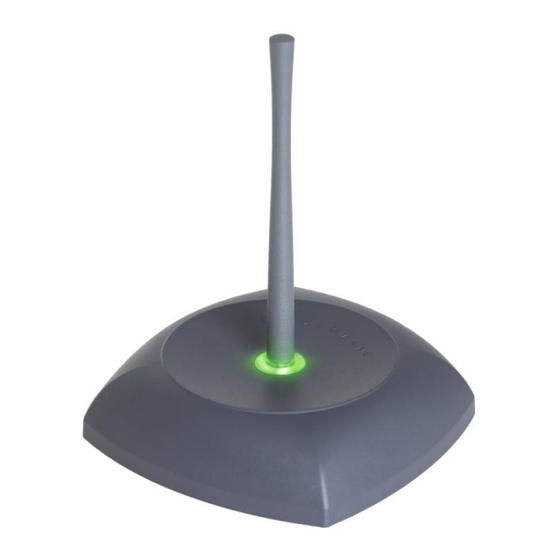

Orderman Basisstation3 Die Orderman Basisstation3 ist nicht kompatibel mit einem DSP Modul (XML oder Uniwell). Ein Betrieb der Ordersolution XML oder Ordersolution Uniwell wird nicht unterstützt! Lieferumfang Zusätzlich zu Ihrer Basisstation3 erhalten Sie eine aufschraubbare Antenne, ein Orderman-Steckernetzgerät 15V, ein RS-232 Kabel, einen DSUB9/Modular6 Adapter sowie diese Bedienungsanleitung. -
Seite 7: Ansicht Und Anschlüsse
Ansicht und Anschlüsse Nr. Bezeichnung Kunststoffhaube Betriebsanzeige Drehmutter Schraubansatz für Antenne Antenne Nr. Bezeichnung Schnittstellen RS485 (OM Netzwerk) Schnittstelle RS232 (Datentransfer zwischen Host und Basisstation3) Anschluss Orderman Steckernetzgerät 15V Bezeichnung Einschubbereich Erweiterungsmodul (wird nicht unterstützt) 7|12... -
Seite 8: Inbetriebnahme
Pin 1 RS485 RS232 485_A 485_B RS232IN (RXD) RS232OUT (TXD) Inbetriebnahme Vor der Montage der Basisstation3 drehen Sie die mitgelieferte Antenne im Uhrzeigersinn Anschlag dafür vorgesehenen Schraubansatz (ist ohne Werkzeug, nur mit der Hand möglich). 8|12... - Seite 9 Die Betriebsanzeige und das Setup ist über das Programm System Center steuerbar. Für eine Wandmontage drehen Sie die Antenne entgegen dem Uhrzeigersinn von der Basisstation3 herunter. Anschließend lösen Sie die Drehmutter ebenfalls entgegen dem Uhrzeigersinn (ist per Hand möglich) und heben die Kunststoffhaube inkl. dem Leuchtring (Betriebsanzeige) vom Gehäuse ab.
-
Seite 10: Led-Signale
Initiierung – Nach dem Start oder dem violett, blinkend Verbindungsaufbau zu einem Host Interner Flash wird beschrieben violett, dauerhaft (Funkkanal, Update der Firmware…etc.) violett / grün, Während der Übertragung einer Firmware blinkend Version zur Basisstation3 10|12... -
Seite 11: Technische Daten
Freifeld bis zu 300m Flächenabdeckung in Gebäuden: bis zu 7800m². Hinweis: Gebäudekonstruktionen und Metallteile können die Reichweite beeinflussen Orderman-Steckernetzgerät 100V – 240V Eingangsspannung: Basisstation3: 7,5V – 15V Eingangsspannung: Max. Leistungsaufnahme: Abmessungen: 161mm(L) x 147mm(B) x 200mm(H) Gewicht: 560g Betriebstemperatur: -5°C bis +55°C... -
Seite 12: Konformitätserklärung
Konformitätserklärung Product details: Product name Orderman Base Station 3 Model Name OMB3 09001 Classification according R&TTE Directive 1999/5/EC Harmonized standards: EN 60950-1:2006 + A11:2009 + Safety A1:2010 + A12:2011 + AC:2011 EN301 489-1 V1.9.2 EN 301 489-3 V1.4.1 EN 300 220-1 V2.4.1 Radio EN 300 220-2 V2.4.1 We declare under sole responsibility that the product described above as...
