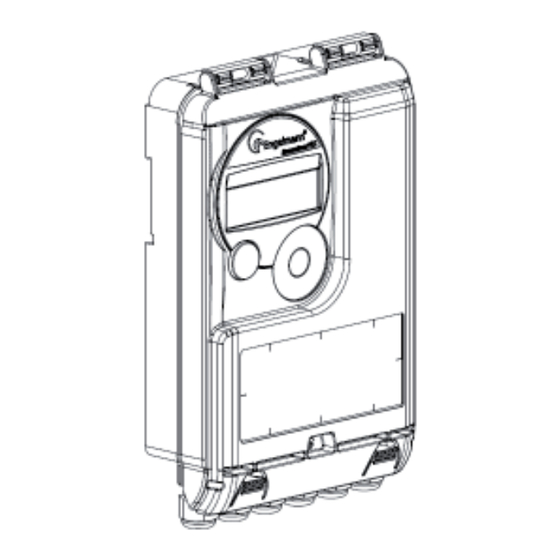

SensorStar DE-08-MI004-PTB014 Bedienungsanleitung

Rechenwerk
DE-08-MI004-PTB014 / 22.75/08.03
Einbau- und Bedienungsanleitung
1 Verwendung und Funktion
S S 2C Rechenwerk
®
ENSO TAR
Das
Wärme- und Kälteenergie vorgesehen. Das anzuschließende
Volumenmessteil ist standardmäßig im Rücklauf einzubauen. Auf
Anfrage kann das Rechenwerk für Volumenmessung im Vorlauf
werksseitig eingestellt werden (gilt nicht für Kältezähler!).
Das Rechenwerk besitzt zur Auslesung und Parametrierung eine
optische Schnittstelle. Optional kann das Rechenwerk ab Werk mit
einer M-Bus-Schnittstelle, bis zu zwei Impulsausgänge (für Energie
und Volumen) oder alternativ zwei Impulseingängen ausgerüstet
werden.
Das Rechenwerk kann auch mit einem Netzteil versorgt werden
(nicht in Verbindung mit M-Bus-Versorgung erhältlich).
2 Lieferumfang
S S
ENSO
• Rechenwerk
• Beipack für Rechenwerk: 1 O-Ring, 5 Selfl ockplomben und
5 Plombierdrähte; sowie 2 Schrauben und 2 Dübel (für
Montage mit Schrauben und Dübeln siehe 4.3)
• Installations- und Bedienungsanleitung
3 Allgemeine Hinweise
Alle Hinweise, die im Datenblatt des Rechenwerks bzw. in der
Bedienungsanleitung aufgeführt sind, müssen beachtet werden:
• Geltende Norm für den Einsatz von Rechenwerken zur Wärme-
messung ist die Produktnorm EN 1434 Teile 1+6 sowie die Richtli-
nie 2004/22/EG Anhänge I und MI-004.
• Es sind die Eichordnung und die Eichgültigkeit des jeweiligen
Landes, in dem das Rechenwerk installiert wird, zu beachten.
• Das Rechenwerk darf nur vom autorisiertem Fachhandwerk
montiert und ausgetauscht werden.
• Die Vorschriften für Elektroinstallationen sind zu beachten.
• Das Rechenwerk hat das Werk in sicherheitstechnisch einwand-
freiem Zustand verlassen.
• Das Rechenwerk muss frostfrei gelagert und transportiert werden.
Die Lager-/ Transporttemperatur darf nicht unter 1°C fallen. Die
relative Luftfeuchtigkeit während Transport und Lagerung darf 80%
nicht übersteigen.
• Eichrelevante Sicherungszeichen des Rechenwerks dürfen nicht
beschädigt oder entfernt werden. Andernfalls entfallen Garantie
und Eichgültigkeit des Rechenwerks!
• Zum Schutz vor Beschädigungen und Verschmutzung ist das
Rechenwerk erst unmittelbar vor dem Einbau aus der Verpackung
zu nehmen.
• Volumenmessteil und Rechenwerk müssen die gleiche Impuls-
wertigkeit besitzen! Bei der TX-Variante ist die entsprechende
Impulswertigkeit im Rechenwerk einzustellen, bevor das Volumen-
messteil an das Rechenwerk angeschlossen wird.
Engelmann Sensor GmbH, Rudolf-Diesel-Straße 24-28, D-69168 Wiesloch-Baiertal
Telefon-Nr. +49 6222 9800 217, Telefax-Nr. +49 6222 9800 50, www.engelmann.de, info@engelmann.de
Artikel-Nr. 1080700007 - 2011-08-05
ist für die Messung der
2C
®
TAR
• Zur Reinigung nur ein mit Wasser befeuchtetes Tuch verwenden.
• Alle Leitungen des Rechenwerkes müssen in einem Mindestab-
stand von 50 cm zu elektromagnetischen Störquellen (Schalter,
Regler, Pumpen etc.) verlegt werden.
• Alle Leitungen sind mit min. 10 cm Abstand von anderen strom-
führenden Leitungen zu verlegen.
4 Wandmontage Zähler
Den Gehäusedeckel können Sie öffnen, indem Sie die zwei Rast-
haken (unten zwischen den PG-Verschraubungen) nach vorne
drücken.
Bei allen montierten Rechenwerken muß die Verplombung (siehe
Beipack) an den dafür vorgesehenen Löchern am Gehäusedeckel
(siehe 4.1) gegen Manipulation angebracht werden.
Prüfen Sie vor der Montage, ob die Kabellängen der anzuschlie-
ßenden Geräte der Montagesituation entsprechen.
Für alte Montagestellen ist optional eine Adapterplatte - nach
EN1434-2:2007 (D) - erhältlich, die es ermöglicht, die Montageplat-
te auf die genormten Bohrungen zu montieren.
Der Bohrungsabstand bei der Montage mit Kunststoffkonsole (siehe
4.1) und bei der Montage mit Schrauben und Dübeln (siehe 4.3)
beträgt 119 mm.
4.1 Montage mit Kunststoffkonsole
Löcher für
Verplombung
4.2 Montage mit handelsüblicher Hutschiene
4.3 Montage mit Schrauben und Dübeln
Seite 1
Löcher für
Verplombung
