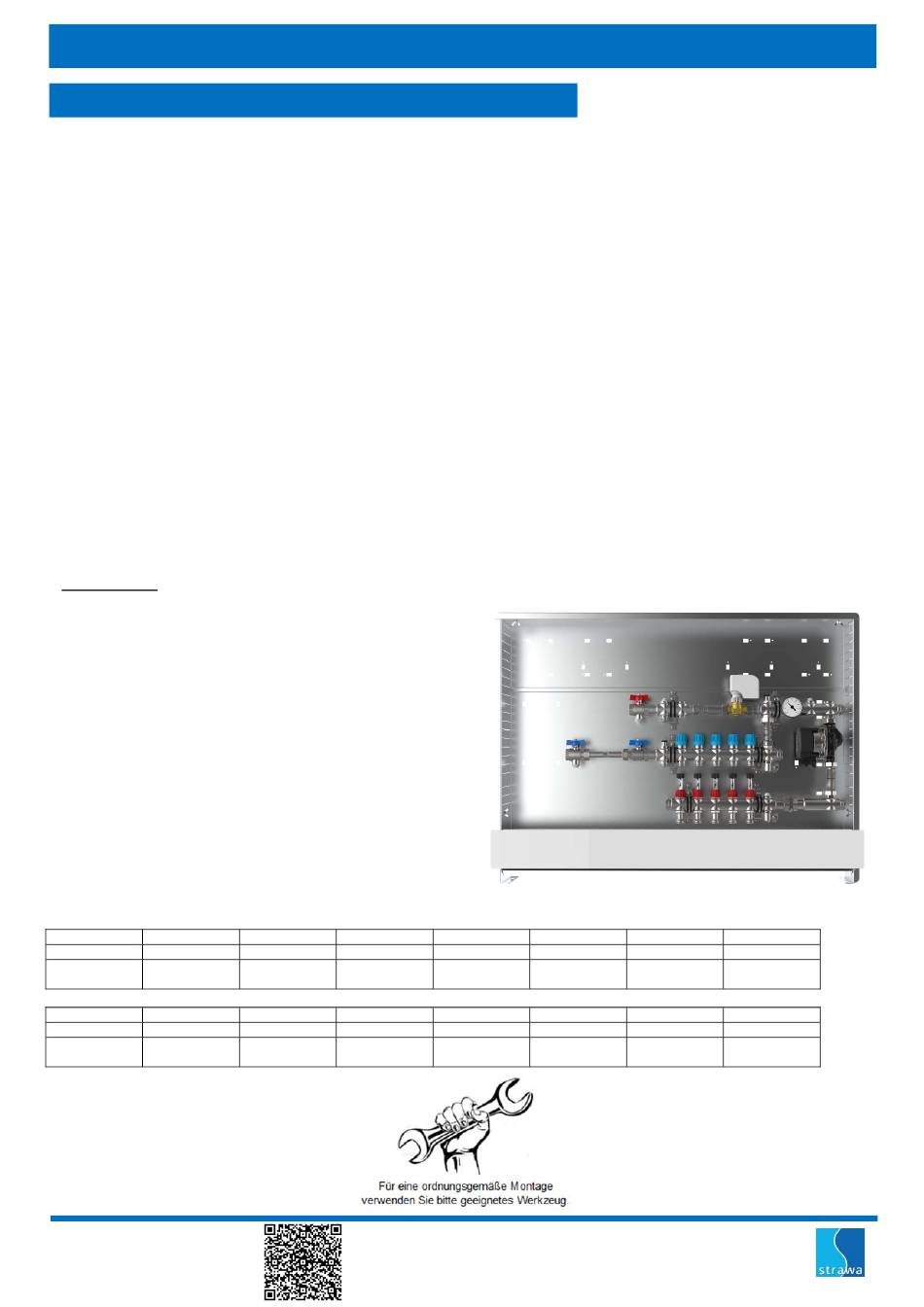

Bedienungsanleitung
Comfort Kompakt-Mischstation FBM-18-HT1-H-WMZ-C69
Beschreibung
Kompakt-Mischstation für Flächenheizung mit 1 Hochtemperaturabgang, gewährleistet den vollautomatischen
hydraulischen Abgleich über das EGO-System. Das EGO-System besteht aus dem FBH-Anschlussverteiler
e-class 18 (in Station montiert) und für jeden Heizkreis benötigt man einen intelligenten autonomen
elektrothermischen EGO-Regelantrieb (nicht im Lieferumfang).
Ausreichend für ca. 200 m², abhängig vom Wärmebedarf. Vorlauftemperatur über externen witterungsgeführten
Regler einstellbar (nicht im Lieferumfang).
Bestehend aus vormontiertem Heizkreisverteiler e-class 18 und Anschlussgarnitur mit Wärmezählerverrohrung,
Mischregelset mit 2-Wege-Ventil und 3-Punkt-Stellmotor, Umwälzpumpe und STB - im Comfort-Schrank C69.
Einstanzungen für schnelle KLICK-Montage von Wasserzählereinbaustrecken und strawalogiX Klemmleiste mit
EGO-Regelantrieben.
Der Primäranschluss ist horizontal ausgerichtet.
Vorteile des EGO-Systems
-
der Heizkreisverteiler ist immer hydraulisch abgeglichen
-
EGO funktioniert mit allen handelsüblichen Raumtemperaturreglern
-
kein manueller hydraulischer Abgleich am Verteiler erforderlich
-
keine Voreinstellung oder Inbetriebnahme erforderlich
-
niedrigste Druckverluste am Verteiler (handelsübliche dynamisch
regelnde Thermostatlösungen erfordern Mindestdrücke > 150 mbar)
-
werkzeuglose Montage
-
manuelle Bedienung Offen-Auto
-
preiswerter vollautomatischer hydraulischer Abgleich
Platzhalter für
-
Kaltwasserzählereinbaustrecke (W1)
-
Kalt- und Warmwasserzählereinbaustrecken (W2)
-
strawalogiX RT-STA Klemmleiste 230 V + Montageblech
-
EGO-Regelantrieb
Auslegungsdaten
max. Wärmeleistung
max. Volumenstrom
max. Betriebstemperatur primär
max. Betriebstemperatur sekundär 50 °C
max. Betriebsdruck
Bedienungsanleitungen der Einzelkomponenten
siehe Folgeseiten
Artikelübersicht
Heizkreise
1
Artikel-Nr.
5412300401
Schrank
875 x 760
B x H in mm
Heizkreise
8
Artikel-Nr.
5412300408
Schrank
1175 x 760
B x H in mm
Technische Änderungen vorbehalten.
Stand 06/2021
Für mehr Informationen zum Artikel
QR-Code scannen
25 kW bei ΔT 10 K
2,14 m³/h
80 °C
4 bar
2
3
5412300402
5412300403
875 x 760
875 x 760
9
10
5412300409
5412300410
1175 x 760
1175 x 760
Art.-Nr.: 5412300405
4
5
5412300404
5412300405
875 x 760
1025 x 760
11
12
5412300411
5412300412
1475 x 760
1475 x 760
strawa Wärmetechnik GmbH
Gottlieb-Daimler-Straße 4
D - 99869 Schwabhausen
Modul 1
6
7
5412300406
5412300407
1025 x 760
1025 x 760
13
14
5412300413
5412300414
1475 x 760
1475 x 760
