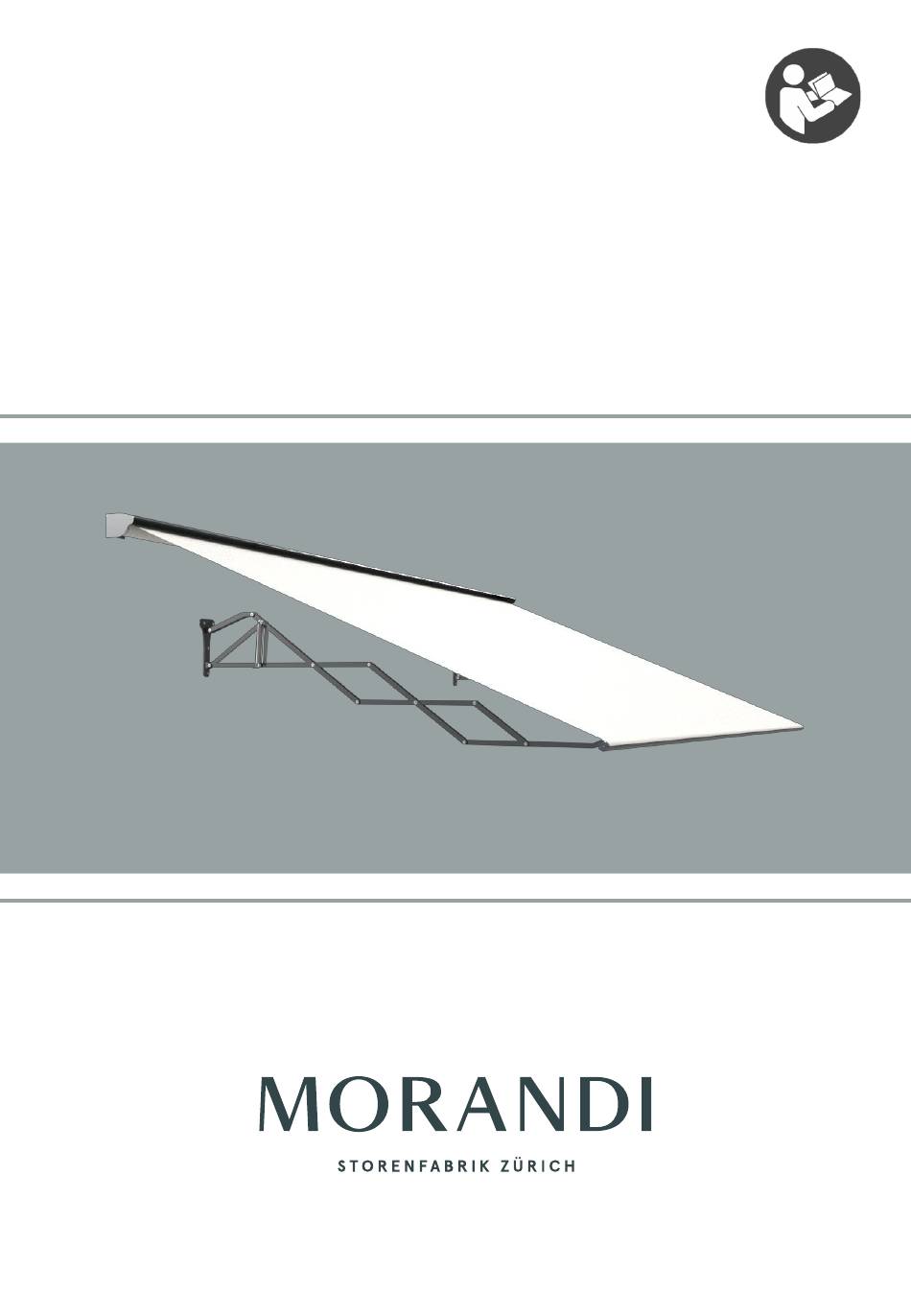

- Seite 1 MONTAGEANLEITUNG MSF-Classic-Plus...
-
Seite 2: Inhaltsverzeichnis
Montageanleitung MSF-Classic-Plus Dies ist die originale Montageanleitung. Inhaltsverzeichnis Auf unserer Internetseite finden Sie dieses 1. Symbole und Sicherheitshinweise Dokument auch französischer 2. Produktübersicht italienischer Sprache. 3. Montage 4. Programmierung Motor s'agit instructions montage 5. Funktionskontrolle und Übergabe originales. Vous trouverez également ce document en français sur notre site Internet. -
Seite 3: Produktübersicht
Montageanleitung MSF-Classic-Plus 2. Produktübersicht ➢ Überprüfen Sie die Vollständigkeit der Lieferung und achten Sie auf etwaige Beschädigungen. Motor Lieferumfang: 1. Tuchwellenlager 2 x 2. Dachbügel zu Tuchwellenlager (Option) 2 x Adapter Motorlager Hirschmann 3. Gegenlager 1 x -Stecker 4. Gleitlager 1 x 5. -
Seite 4: Montage
Montageanleitung MSF-Classic-Plus 3. Montage Allgemeine Hinweise: ➢ Für die Montage sind mindestens 2 Arbeitskräfte nötig. ➢ Überprüfen Sie den Untergrund auf seine Ebenheit. Verwenden Sie geeignete Unterlagen, um alle Komponenten auf eine gemeinsame Flucht zu bringen. ➢ Stellen Sie sicher, dass die Markise völlig waagerecht montiert wird. Jede Neigung wirkt sich negativ auf das Wickelverhalten des Stoffs und auf die Funktion der Markise aus. - Seite 5 Montageanleitung MSF-Classic-Plus Vorgehen: Beachten Sie die Pläne im beiliegenden Dokument „Planungsunterlagen MSF-Classic-Plus“. Messen Sie die Bohrstellen präzise ein. Nehmen Sie sich für diesen Schritt ausreichend Zeit! Unabhängig vom Untergrund müssen stets alle vorgesehenen Befestigungspunkte verwendet werden. Montieren Sie die Komponenten in folgender Reihenfolge (Empfehlung): 1) Tuchwellenlager ➢...
- Seite 6 Montageanleitung MSF-Classic-Plus 4) Tuchwelle/Stoff/Ausfallprofil ➢ Verpackung auf beiden Seiten öffnen und etwas zurückschieben. ➢ Darauf achten, dass der Stoff oben an der Tuchwelle abrollt! ➢ Gegenlager auf den Stift der Tuchwellenkapsel schieben. Bei Getriebeantrieb: ➢ Getriebe in die Tuchwelle stecken.
- Seite 7 Montageanleitung MSF-Classic-Plus ➢ Spiel zwischen Tuchwellenkapsel und Gegenlager kontrollieren. Tuchwelle komplett auspacken. Vorsicht, Stoff nicht beschädigen! 5) Scherenarme Greifen Sie die Scherenarme ausschliesslich ausserhalb des Gefahrenbereichs. ➢ Scherenarme montieren. ➢ Zuerst nur die oberen beiden Schrauben/Muttern festziehen. … Feb 2023...
- Seite 8 Montageanleitung MSF-Classic-Plus 6) Ausfallprofil ➢ Stoff ca. 10 cm abwickeln Bei Getriebeantrieb: mit Handkurbel Bei Motorantrieb WT (LT oder Orea): Motor an Universal-Einstellkabel anschliessen. Linke Taste (Auf oder Ab) gedrückt halten. Bei Motorantrieb Sunea io: Motor an Universal-Einstellkabel anschliessen. Rechten Schalter auf „RTS/io“ stellen.
- Seite 9 Montageanleitung MSF-Classic-Plus ➢ Ausfallprofil mit Scherenarmen verbinden. ➢ Achsmass X der Scherenarme auf Ausfallprofil übertragen. ➢ Überstände Y müssen gleich sein. ➢ Markise ausfahren. ➢ Restliche Schrauben/Muttern der Scherenarme festziehen. … 7. Seitenboden ➢ Seitenböden montieren. Bei Getriebeantrieb: Das Getriebe hat keinen Anschlag.
-
Seite 10: Programmierung Motor
Montageanleitung MSF-Classic-Plus 4. Programmierung Motor Stellen Sie sicher, dass der Bedientaster in Sichtweite des Ausfallprofils aber von beweglichen Teilen entfernt montiert wird. Die Montagehöhe des Tasters muss behindertengerecht sein und sich nach den nationalen Normen richten. Folgen Sie den Anweisungen im beiliegenden Dokument „Einstellanleitung Somfy WT/io“...
