Inhaltszusammenfassung für Yamorc YD8008 SOLENOID

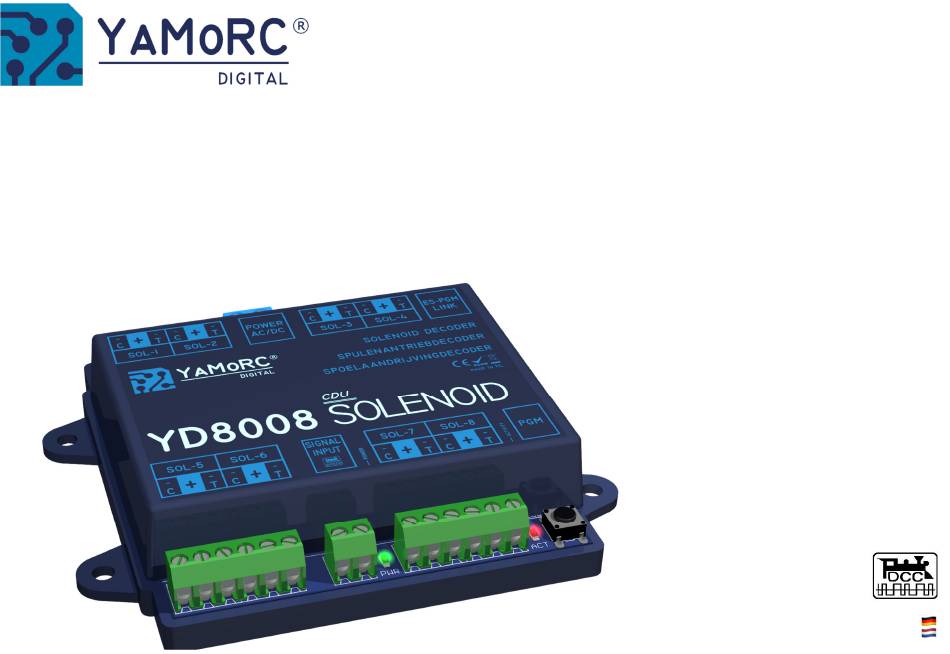

- Seite 1 YD8008 SOLENOID 8−fach−Zubehördecoder für magnetspulenantriebe Schnelleinstieg (2023−03−02) Designed by Karst Drenth Made in Germany Assembled in NL...
- Seite 2 YD8008 Inhaltsverzeichnis Beschreibung……………………………………………………………………………. 3 Technische Daten……………………………………………………………………… 3 Montage, Maßzeichnung…………………………………………………………. 4 Wich&ge Hinweise……………………………………………………………………. 5 Hardwareübersicht…………………………………………………………………… 6 Anschluss der Spannungsversorgung………………………………………… 7 Anschlussbeispiele Magnetspulenantriebe……………………………….. 8 Konfigurieren der Zubehöradresse (Weichenadresse).…………….. 10 Garan&e……………………………………………………………………………………. 11 www.yamorc.de...
-
Seite 3: Beschreibung
Alterna&v kann der YD8008 komfortabel über den "ES-PGM Link"-Anschluss konfiguriert werden. BiEe beachten Sie, dass hierfür entweder ein Programmiermodul (YD9101) oder ein YaMoRC-Modul mit einem "ES-IN Link"-Anschluss (z.B. YD6016LN-xx) benö> wird. Durch die Konfigura&on über den "ES-Link" ist es möglich, die Zubehöradressen frei zu vergeben, die Schal&mpulsdauer zu ändern, die Adressenschaltmatrix und die Inver&e- rung des Schaltbegriffes anzupassen bzw. - Seite 4 12 VDC (Gleichspannung) max. 19 VDC 42,5 mm 88 mm Abmessungen des Gehäuses 84 mm x 88 mm x 22 mm Lochabstand 94,5 mm, 42,5 mm Montage Die Montage des YD8008 erfolgt über die vier Montagelöcher seitlich am Gehäuse. www.yamorc.de...
- Seite 5 Der YD8008 wurde ausschließlich für trockene Innenräume entwickelt. Betreiben Sie den YD8008 daher nicht in Umgebungen mit großen Temperatur- und LuWfeuch&gkeitsschwankungen oder im Außenbereich. Versuchen Sie nicht, den YD8008 zu öffnen. Unsachgemäß ausgeführte Handlungen können zur Zerstörung des YD8008 führen. www.yamorc.de...
-

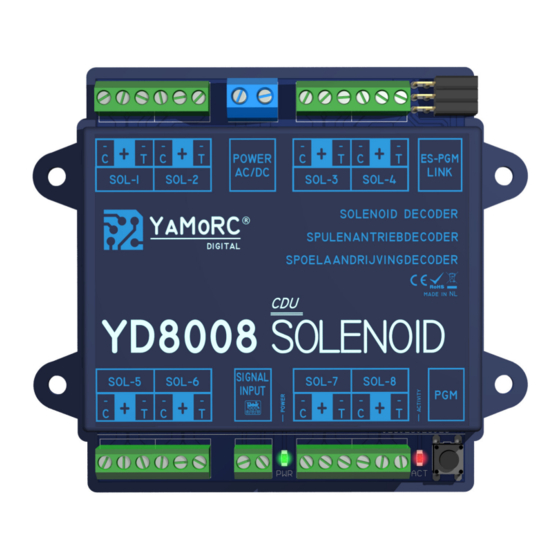

Seite 6: Hardwareübersicht
Anschluss Magnetspulenantrieb gerade (grüne Taste) gemeinsamer Anschluss Magnetspulenantrieb Anschluss Magnetspulenantrieb gebogen (rote Taste) ES-PGM Anschluss YaMoRC-Programmieradapter Link Mit dem YaMoRC-Programmieradapter können Firmware-Updates und die erweiterte Programmierung durchgeführt werden. SOL-5 Anschluss fünHer Magnetspulenantrieb (Weichenantrieb) Anschluss Magnetspulenantrieb gerade (grüne Taste) gemeinsamer Anschluss Magnetspulenantrieb... -
Seite 7: Anschluss Der Spannungsversorgung
Spannungsquelle Netzteil (DC) 12-19 VDC Trafo (AC) 10- 16 VAC Digitalzentrale Digitalzentrale Anschluss Gleisspannung Anschluss Gleisspannung (Track Out) (Track Out) Achtung! Alle Anschlussarbeiten am YD8008 müssen immer im spannungslosen Zustand erfolgen. Spannungsversorgung vom Netz trennen und die Zentrale abschalten! www.yamorc.de... -
Seite 8: Anschlussbeispiele Für Unterschiedliche Magnetspulenantriebe
Piko®, Roco®, Märklin® usw. Peco PL10 Die Leitungsfarben können abwei- chen! BiEe beachten Sie die Bedie- nungsanleitung der verwendeten An- triebe. Achtung! Alle Anschlussarbeiten am YD8008 müssen immer im spannungslosen Zustand erfolgen. Spannungsversorgung vom Netz trennen und die Zentrale abschalten! www.yamorc.de... - Seite 9 Die Leitungsfarben können abweichen! BiEe beachten Sie die Bedienungsanleitung BiEe beachten Sie die Bedienungsanleitung der verwendeten Antriebe. der verwendeten Signale. Achtung! Alle Anschlussarbeiten am YD8008 müssen immer im spannungslosen Zustand erfolgen. Spannungsversorgung vom Netzt trennen und die Zentrale abschalten! www.yamorc.de...
-
Seite 10: Konfigurieren Der Ersten Zubehöradresse (Weichenadresse)
Konfigurieren der ersten Zubehöradresse (Weichenadresse) YaMoRC hat sich dafür entschieden, die Konfigura&on des YD8008 so einfach wie möglich zu gestalten. Aus diesem Grund verfügt der YD8008 nicht über die früher übliche CV-Programmierung. Der YD8008 kann „Out of the Box“ die meisten Magnetspulenantriebe zuverlässig schalten. Hierzu zählen u.a. Antriebe der Firmen SEEP®, Peco®, Gaugemaster®, Roco®, Fleischmann®, Piko®, Märklin®, Viessmann®... -
Seite 11: Monate Gewährleistung Ab Kaufdatum
Inhalt der Garan<e/Ausschlüsse: Die Garan&e umfasst nach Wahl von YaMoRC die kostenlose Besei&gung oder den kostenlosen Ersatz des schadhaWen Teils, die nachweislich auf Kon- struk&ons-, Herstellungs-, Material- oder Transpor]ehler beruht. Hierzu müssen Sie den Decoder ordnungsgemäß frankiert an uns einsenden. Weiterge- hende Ansprüche sind ausgeschlossen.
