Weichstoffkompensator

Weichstoffkompensator L-WSK

Beschreibung
Weichstoffkompensator, rechteckige Form.
Mit der Leistungsbeständigkeit 0761-CPR-0360. Zuge-
lassen für 600° C für 120 Minuten DIN EN 12101-7 und
DIN EN 1366-8/9.
Bestehend aus einlagigem Glasgewebe, ca. 1 mm dick,
mit beidseitiger Spezialelastomerbeschichtung inklusive
innenliegendem Stützring.
Verstärkung im Befestigungsbereich: Flanschverstärker
aus Stahl (30 x 6) und Schraubenbolzen M8.
Achtung
Zur Montage eines Weichstoffkompensators an einen
Kanal wird immer ein spezielles Anschlussprofil benötigt.
Das erforderliche Anschlussprofil ist separat zu bestel-
len. Bei Bestellung unbedingt angeben, an welche
Kanal- oder Formstücke die Weichstoffkompensatoren
angeschlossen werden sollen.
Wegen des eingebauten Stützrings liegen die zur Füh-
rung benötigten Gewindebolzen außerhalb, d.h. die Au-
ßenabmessungen des L-WSK-R sind B +60 mm und H
+120 mm. Sollten die örtlichen Gegebenheiten das Maß
H +120 mm nicht zulassen, können die Maße B und H
getauscht werden.
Änderungen vorbehalten.

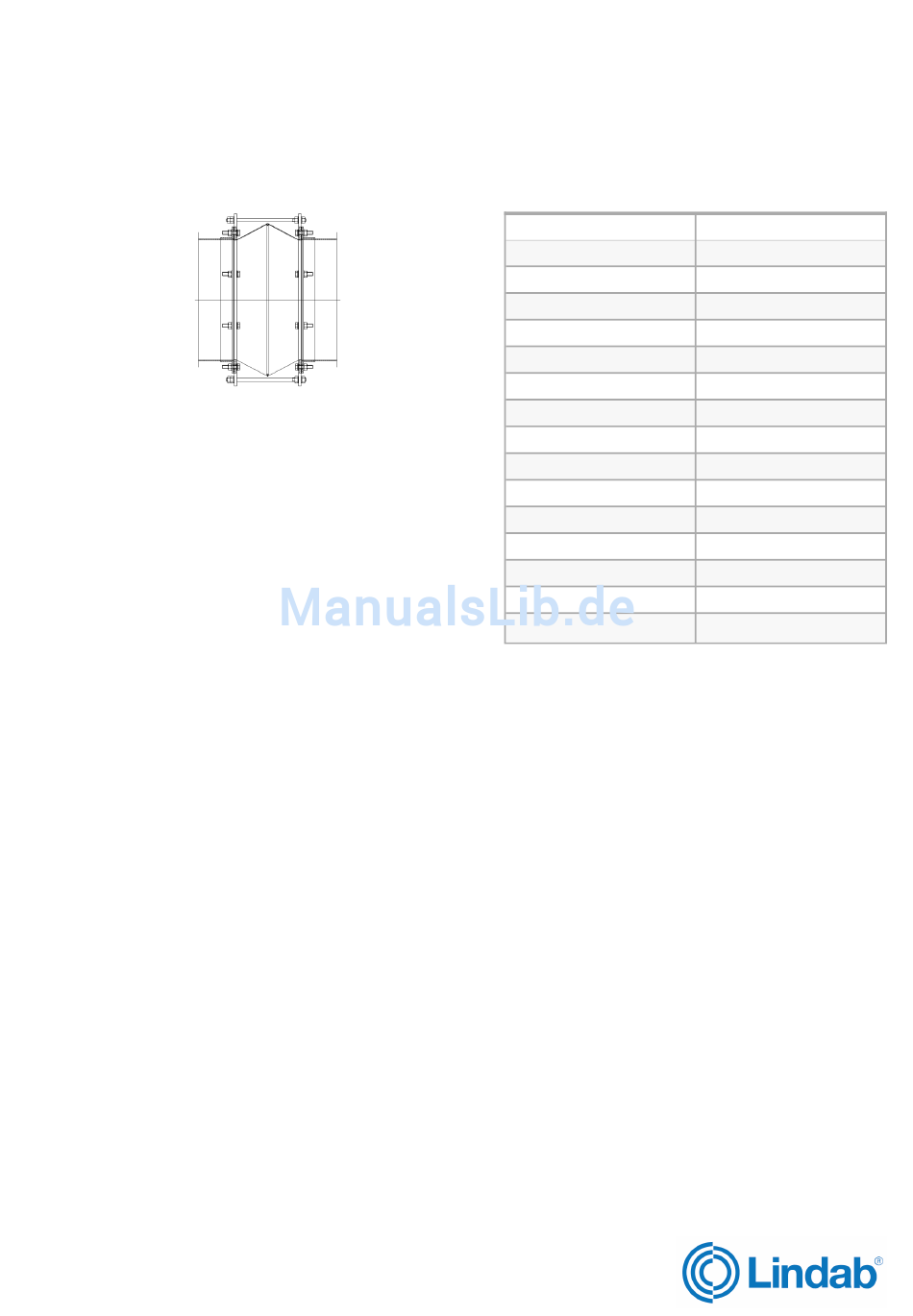

Dimensionen
B
201
252
318
357
400
449
503
564
634
711
797
894
1003
1125
1250
Vorzugsgrößen, Abmessungen in mm
Standardlänge: 155 mm
- 74 -
lindab | FireProtect
L-WSK
H
201
252
318
357
400
449
503
565
634
711
797
900
1000
