Wetterstation
Artikel-Nr.: WS00A01KNX
Benutzerhandbuch
Sicherheitshinweise
Die Montage und der Anschluss elektrischer Betriebsmittel muss spezialisierten Elektrikern vorbehalten
sein.
Gefahr von Verletzungen, Feuer oder Sachschäden. Lesen Sie die Broschüre vollständig und folgen Sie ihr.
Diese Anweisungen bilden einen integralen Bestandteil des Produkts und müssen beim Endbenutzer
aufbewahrt werden.
Geräteaufbau
1)
Sensorkopf
2)
Madenschrauben zum Arretieren
3)
Befestigungsarm
4)
Globalstrahlungssensor
5)
Niederschlagssensor
6)
Licht- und Dämmerungssensoren

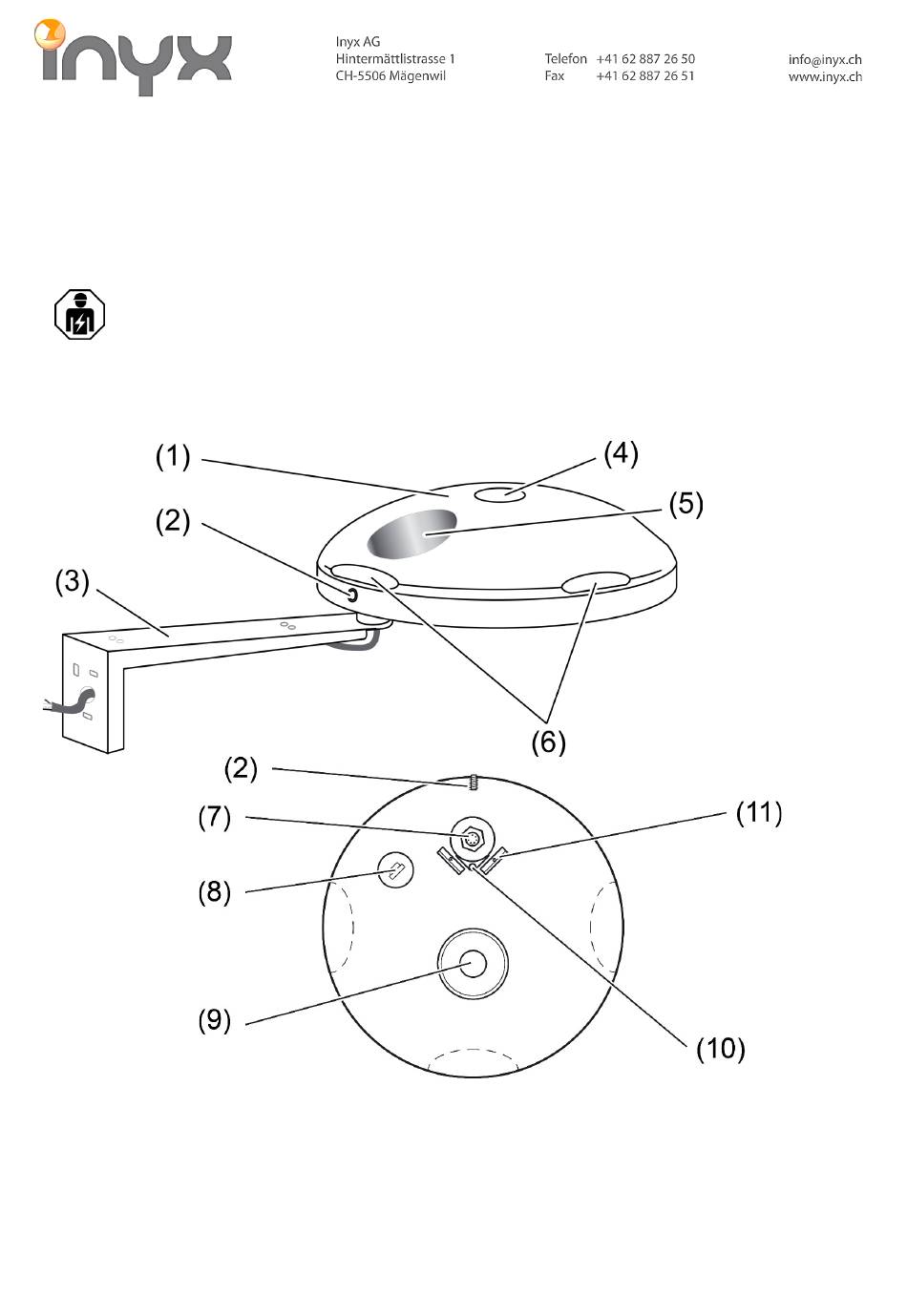

Abbildung 1: Aufbau der Wetterstation
7) Tragarmgehäuse mit Busanschluss
8) Luftfeuchtigkeitssensor
9) Windgeschwindigkeits- und Richtungssensor
10) Temperaturfühler
11) Leitflügel
(nur für Mastmontage)
Abbildung 2: Ansicht Unterseite
