Mit dem dezentralen LWL-System IOL-3200 werden Schalt- und Steuersignale
über Lichtwellenleiter übertragen.
Es können bis zu 12 digitale Schaltsignale (12–24 VDC) über LWL in einer Punkt-
zu-Punkt-Struktur übertragen werden. Am Empfänger werden die
digitalisierten Daten dann wieder als Schaltsignal ausgegeben.
Durch Zwischenschaltung eines weiteren Sender-Systems können zusätzliche
Daten aufgenommen werden. Dabei kann mittels DIP Switch gewählt werden, ob
eine ODER-Verknüpfung der elektrisch und optisch empfangenen Daten erfolgt
oder die elektrischen Daten die empfangenen optischen Daten überschreiben.
Die Ausführung kann in einer Linien- oder Ringform als Einfaser-Lösung erfolgen.
Durch Verbinden des letzten RX-System mit dem ersten TX-System wird zudem
der LWL überwacht.
Zwei Versorgungsspannungseingänge, ermöglichen eine redundante Spannungs-
versorgung.
Ein integriertes Fehlerrelais und eine LED signalisieren auftretende Fehler.
PWR
(grün) : Versorgungsspannung liegt an PWR1 oder PWR2 an
FAIL
(rot) : Sammel-Fehlermeldung
RX
(gelb) : ohne Funktion
STA
(rot) : Empfangssignal fehlerhaft
D1 – D12 (gelb) : Eingangssignal vorhanden (TX-Gerät)
High-Side-Treiber eingeschaltet (RX-Gerät)
TX-Gerät
DIP
OFF
2
Übernahme der
elektrischen Signale
D1 – D12
1
RX-Gerät
DIP
OFF
2
NC
1
Verhalten im Fehlerfall
Letzter Status
Auslieferungszustand: alle Schalter „OFF"
An den Klemmen K1 bis K3 ist ein potentialfreies Fehlerrelais angeschlossen.
Der aktuelle Zustand wird über die FAIL LED signalisiert
Kontakte K1-K2
: Geöffnet im Fehlerfall
Kontakte K2-K3
: Geschlossen im Fehlerfall

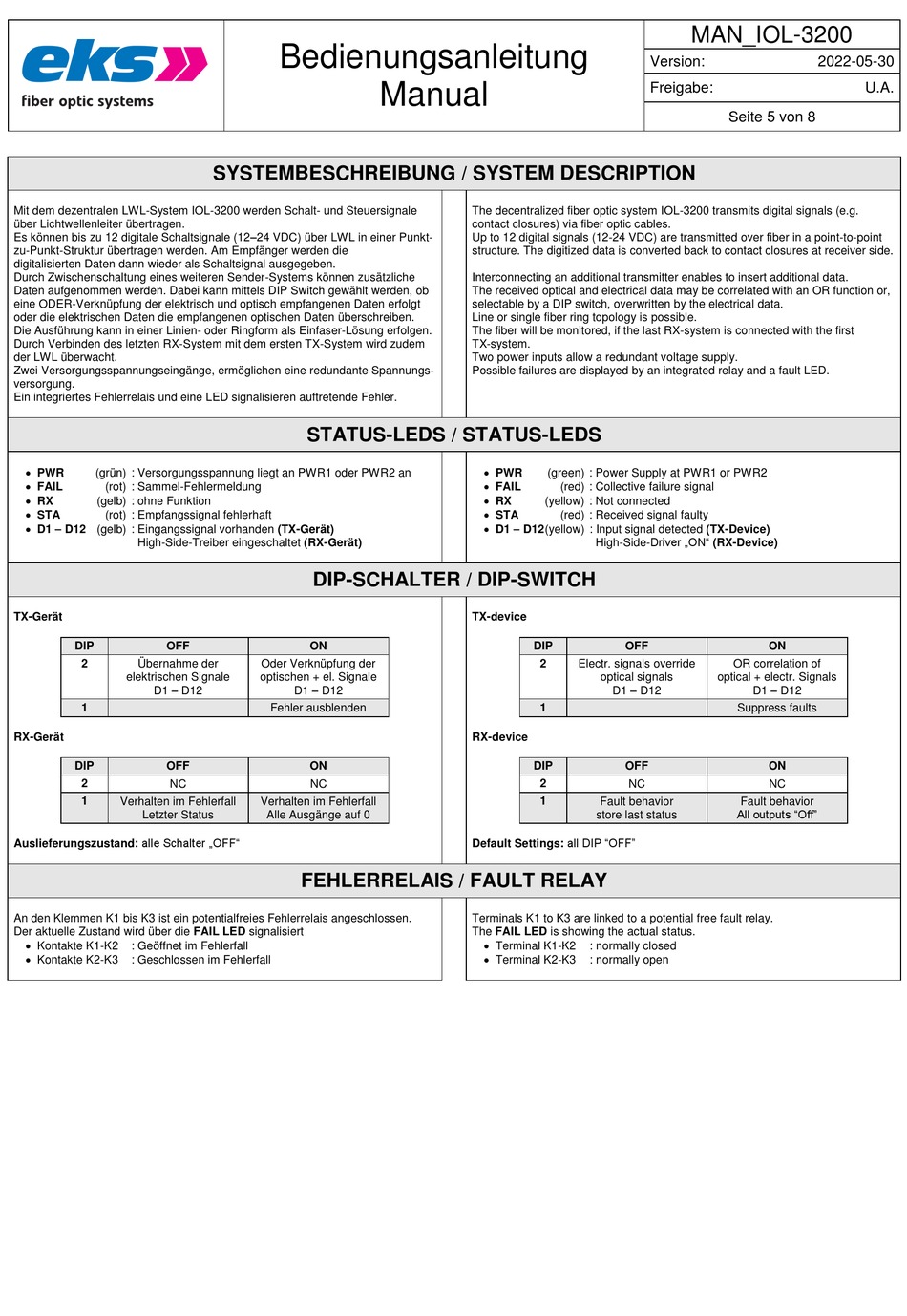

Bedienungsanleitung
Manual
SYSTEMBESCHREIBUNG / SYSTEM DESCRIPTION
STATUS-LEDS / STATUS-LEDS
DIP-SCHALTER / DIP-SWITCH
ON
Oder Verknüpfung der
optischen + el. Signale
D1 – D12
Fehler ausblenden
ON
NC
Verhalten im Fehlerfall
Alle Ausgänge auf 0
FEHLERRELAIS / FAULT RELAY
The decentralized fiber optic system IOL-3200 transmits digital signals (e.g.
contact closures) via fiber optic cables.
Up to 12 digital signals (12-24 VDC) are transmitted over fiber in a point-to-point
structure. The digitized data is converted back to contact closures at receiver side.
Interconnecting an additional transmitter enables to insert additional data.
The received optical and electrical data may be correlated with an OR function or,
selectable by a DIP switch, overwritten by the electrical data.
Line or single fiber ring topology is possible.
The fiber will be monitored, if the last RX-system is connected with the first
TX-system.
Two power inputs allow a redundant voltage supply.
Possible failures are displayed by an integrated relay and a fault LED.
PWR
(green) : Power Supply at PWR1 or PWR2
FAIL
(red) : Collective failure signal
RX
(yellow) : Not connected
STA
(red) : Received signal faulty
D1 – D12 (yellow) : Input signal detected (TX-Device)
High-Side-Driver „ON" (RX-Device)
TX-device
DIP
OFF
2
Electr. signals override
optical signals
D1 – D12
1
RX-device
DIP
OFF
2
NC
1
Fault behavior
store last status
Default Settings: all DIP "OFF"
Terminals K1 to K3 are linked to a potential free fault relay.
The FAIL LED is showing the actual status.
Terminal K1-K2
: normally closed
Terminal K2-K3
: normally open
MAN_IOL-3200
Version:
2022-05-30
Freigabe:
Seite 5 von 8
ON
OR correlation of
optical + electr. Signals
D1 – D12
Suppress faults
ON
NC
Fault behavior
All outputs "Off"
