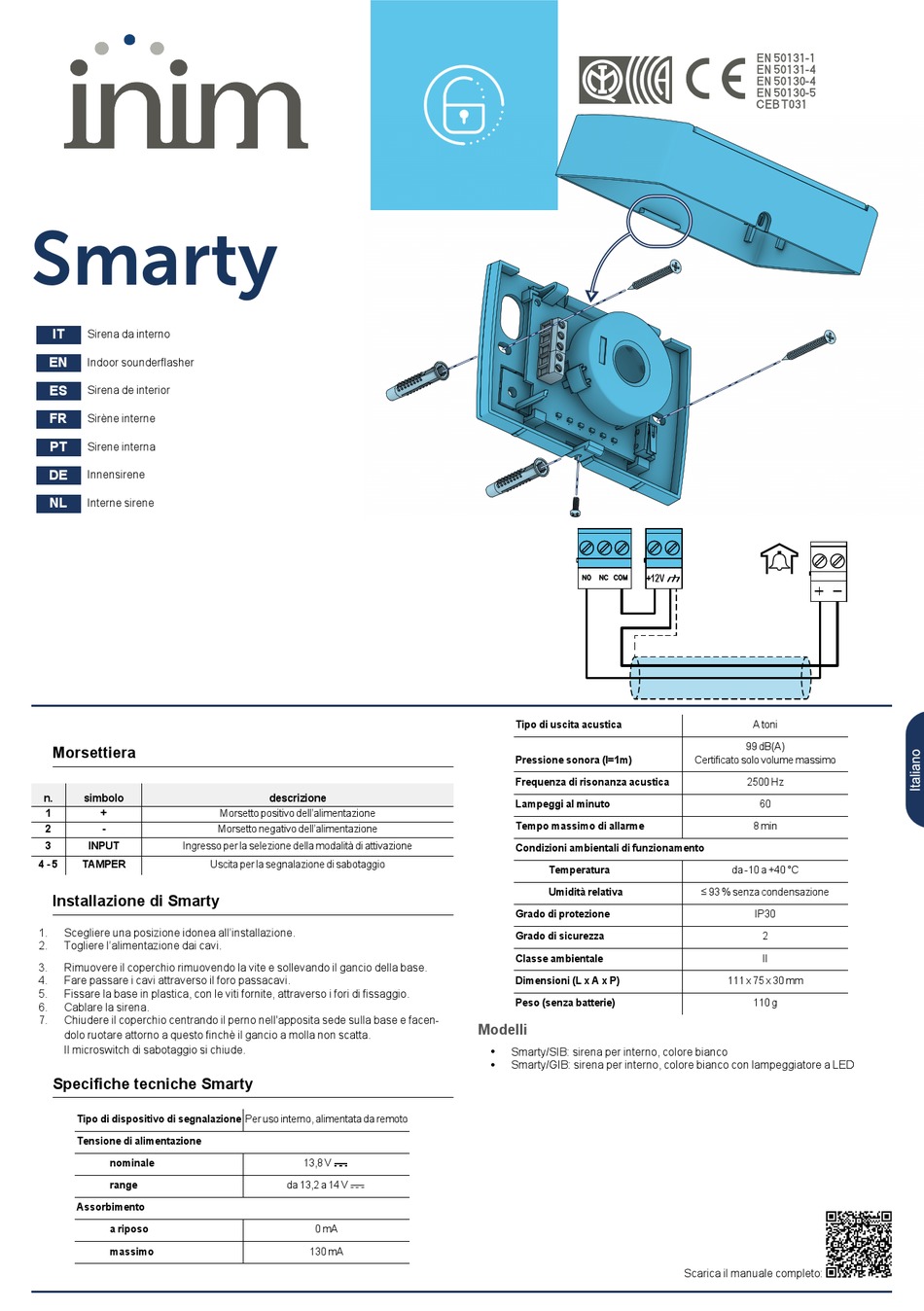

INIM Smarty Kurzanleitung

Smarty
IT Sirena da interno
EN
Indoor sounderflasher
ES
Sirena de interior
FR
Sirène interne
PT
Sirene interna
DE
Innensirene
NL
Interne sirene
Morsettiera
n. simbolo
1 +
2 -
3 INPUT Ingresso per la selezione della modalità di attivazione
4 - 5 TAMPER
Installazione di Smarty
1. Scegliere una posizione idonea all'installazione.
2. Togliere l'alimentazione dai cavi.
3. Rimuovere il coperchio rimuovendo la vite e sollevando il gancio della base.
4. Fare passare i cavi attraverso il foro passacavi.
5. Fissare la base in plastica, con le viti fornite, attraverso i fori di fissaggio.
6. Cablare la sirena.
7. Chiudere il coperchio centrando il perno nell'apposita sede sulla base e facen-
dolo ruotare attorno a questo finchè il gancio a molla non scatta.
Il microswitch di sabotaggio si chiude.
Specifiche tecniche Smarty
Tipo di dispositivo di segnalazione Per uso interno, alimentata da remoto
Tensione di alimentazione
nominale
range
Assorbimento
a riposo
massimo
descrizione
Morsetto positivo dell'alimentazione
Morsetto negativo dell'alimentazione
Uscita per la segnalazione di sabotaggio
13,8 V
da 13,2 a 14 V
0 mA
130 mA
+12V
Tipo di uscita acustica
Pressione sonora (l=1m)
Frequenza di risonanza acustica
Lampeggi al minuto
Tempo massimo di allarme
Condizioni ambientali di funzionamento
Temperatura
Umidità relativa
Grado di protezione
Grado di sicurezza
Classe ambientale
Dimensioni (L x A x P)
Peso (senza batterie)
Modelli
Smarty/SIB: sirena per interno, colore bianco
l
Smarty/GIB: sirena per interno, colore bianco con lampeggiatore a LED
l
EN 50131-1
EN 50131-4
EN 50130-4
EN 50130-5
CEB T031
A toni
99 dB(A)
Certificato solo volume massimo
2500 Hz
60
8 min
da -10 a +40 °C
≤ 93 % senza condensazione
IP30
2
II
111 x 75 x 30 mm
110 g
Scarica il manuale completo:
