SMF Solutions PBW-DUL-D Montageanleitung

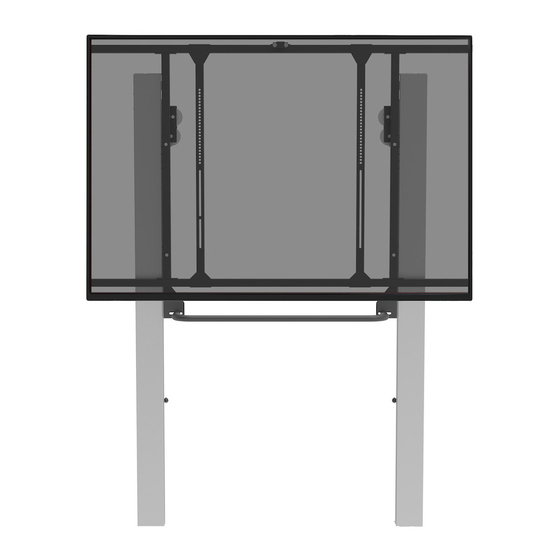

Pylonenhöhenverstellung mit Doppelumlenkrolle für Display
Eigengewicht ohne Flügel [kg]: ca. 110
Eigengewicht mit Flügel [kg]: ca. 140
Montage-/Befestigungsmaterialien – siehe Beiblatt
ACHTUNG: Die Montage des Systems ist nur von einer sachkundigen/geschulten Person gemäß
DGUV3 auszuführen. Bei nicht ordnungsgemäßer Montage können erhebliche Verletzungen der
Benutzer nicht ausgeschlossen werden. Das System ist jährlich auf seinen sicheren Zustand zu
überprüfen. Festgestellte sicherheitstechnische Mängel sind zu beheben. Prüfung bzw. Instand-
setzung ist von Sachkundigen zu leisten. Hierzu zählen neben Vertretern von Fachfirmen auch
einschlägig vorgebildete Handwerker bzw. Hausmeister, sofern diese über die entsprechenden
Kenntnisse gemäß DGUV3 zur ordnungsgemäßen Durchführung von Montage- und Wartungsar-
beiten an elektrischen Anlagen verfügen oder sie die Arbeiten unter Anleitung einer einschlägig
geschulten Person ausführen. Prüfungen und durchgeführte Wartungsarbeiten sollten doku-
mentiert werden.
funktionstüchtigen bzw. beschädigten Zustand ist ein weiterer Einsatz untersagt.
!!! Bitte überprüfen Sie vor der Montage die Wandbeschaffenheit auf Tragfähigkeit des Sys-
tems !!!
Beim Bohren von Löchern ist besonders auf den Verlauf von elektronischen Leitungen, sowie
den Verlauf von Gas- und Wasserleitungen zu achten. Das Anwendungsgebiet des Systems ist
für den Innen-, bzw. Heimbereich oder Öffentlichen- / Objekt-Bereich. Diese Anleitung ist zu
lesen und aufzubewahren! Alle mitgelieferten Befestigungsschrauben müssen verwendet wer-
den.
Um den ergonomischen Anforderungen laut DIN EN 14434-2010-04 zu entsprechen, sollten die
„Bedienteile" des Systems bzw. die Griffe zwischen 600mm und 2000mm vom Fußboden ange-
bracht sein. Der Abstand zur Decke sollte am höchsten Punkt möglichst 300mm betragen. Dies
sind lediglich Empfehlungen.
SMF Solutions GmbH - Verwaltung / Vertrieb: Ollenhauerstraße 4, 53113 Bonn - Entwicklung / Konstruktion / Showroom: Hagener Str. 3, 57072 Siegen
Produktion / Lager / Showroom: An den Bleicherkolken 10, 26871 Aschendorf - Geschäftsführung: Nicole Schillo - Markus Müller - Jens Freerks
Web: www.SMF-Solutions.de – E-Mail: info@SMF-Solutions.de – Tel.: +49 (0)228 299 715-80
Montageanleitung
PBW-DUL-D / PBW-DUL-F-D
optional mit seitlichen Tafelflügeln
Befindet sich die
Max.Traglast
Max.Traglast
Anlage in einem
kg]: 160
[
kg]: 160
[
nicht ordnungsgemäßen/
