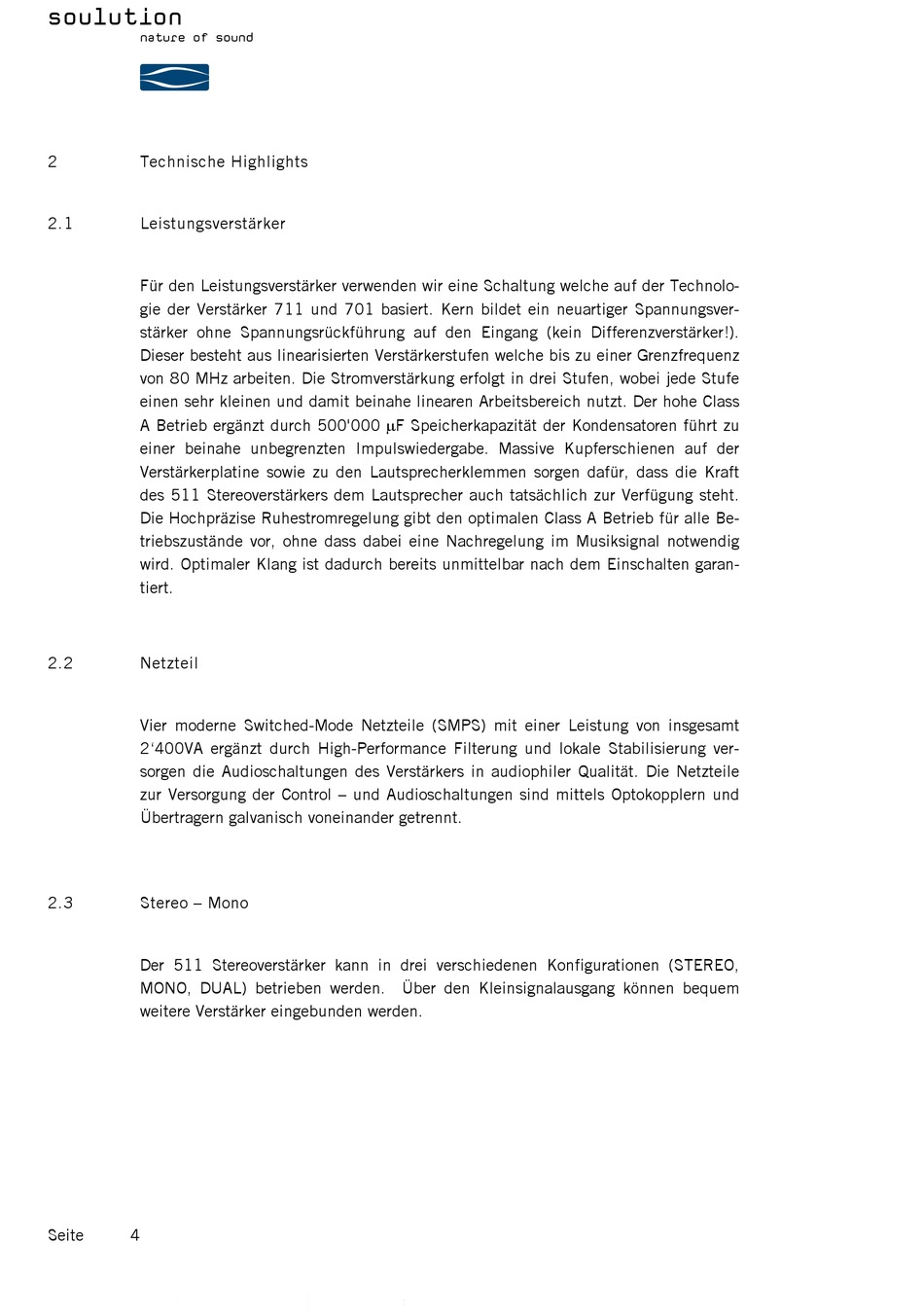

Technische Highlights
2.1
Leistungsverstärker
Für den Leistungsverstärker verwenden wir eine Schaltung welche auf der Technolo-
gie der Verstärker 711 und 701 basiert. Kern bildet ein neuartiger Spannungsver-
stärker ohne Spannungsrückführung auf den Eingang (kein Differenzverstärker!).
Dieser besteht aus linearisierten Verstärkerstufen welche bis zu einer Grenzfrequenz
von 80 MHz arbeiten. Die Stromverstärkung erfolgt in drei Stufen, wobei jede Stufe
einen sehr kleinen und damit beinahe linearen Arbeitsbereich nutzt. Der hohe Class
A Betrieb ergänzt durch 500'000 mF Speicherkapazität der Kondensatoren führt zu
einer beinahe unbegrenzten Impulswiedergabe. Massive Kupferschienen auf der
Verstärkerplatine sowie zu den Lautsprecherklemmen sorgen dafür, dass die Kraft
des 511 Stereoverstärkers dem Lautsprecher auch tatsächlich zur Verfügung steht.
Die Hochpräzise Ruhestromregelung gibt den optimalen Class A Betrieb für alle Be-
triebszustände vor, ohne dass dabei eine Nachregelung im Musiksignal notwendig
wird. Optimaler Klang ist dadurch bereits unmittelbar nach dem Einschalten garan-
tiert.
2.2
Netzteil
Vier moderne Switched-Mode Netzteile (SMPS) mit einer Leistung von insgesamt
2'400VA ergänzt durch High-Performance Filterung und lokale Stabilisierung ver-
sorgen die Audioschaltungen des Verstärkers in audiophiler Qualität. Die Netzteile
zur Versorgung der Control – und Audioschaltungen sind mittels Optokopplern und
Übertragern galvanisch voneinander getrennt.
2.3
Stereo – Mono
Der 511 Stereoverstärker kann in drei verschiedenen Konfigurationen (STEREO,
MONO, DUAL) betrieben werden. Über den Kleinsignalausgang können bequem
weitere Verstärker eingebunden werden.
