INSTALLAZIONE CANTINA VINI CON
CASSETTO SCALDAVIVANDE
Per installare la cantina vini sopra al cassetto scaldavivande
da 145 mm, si rende necessario installare fra i due prodotti
le staffe fornite a corredo con la cantina.

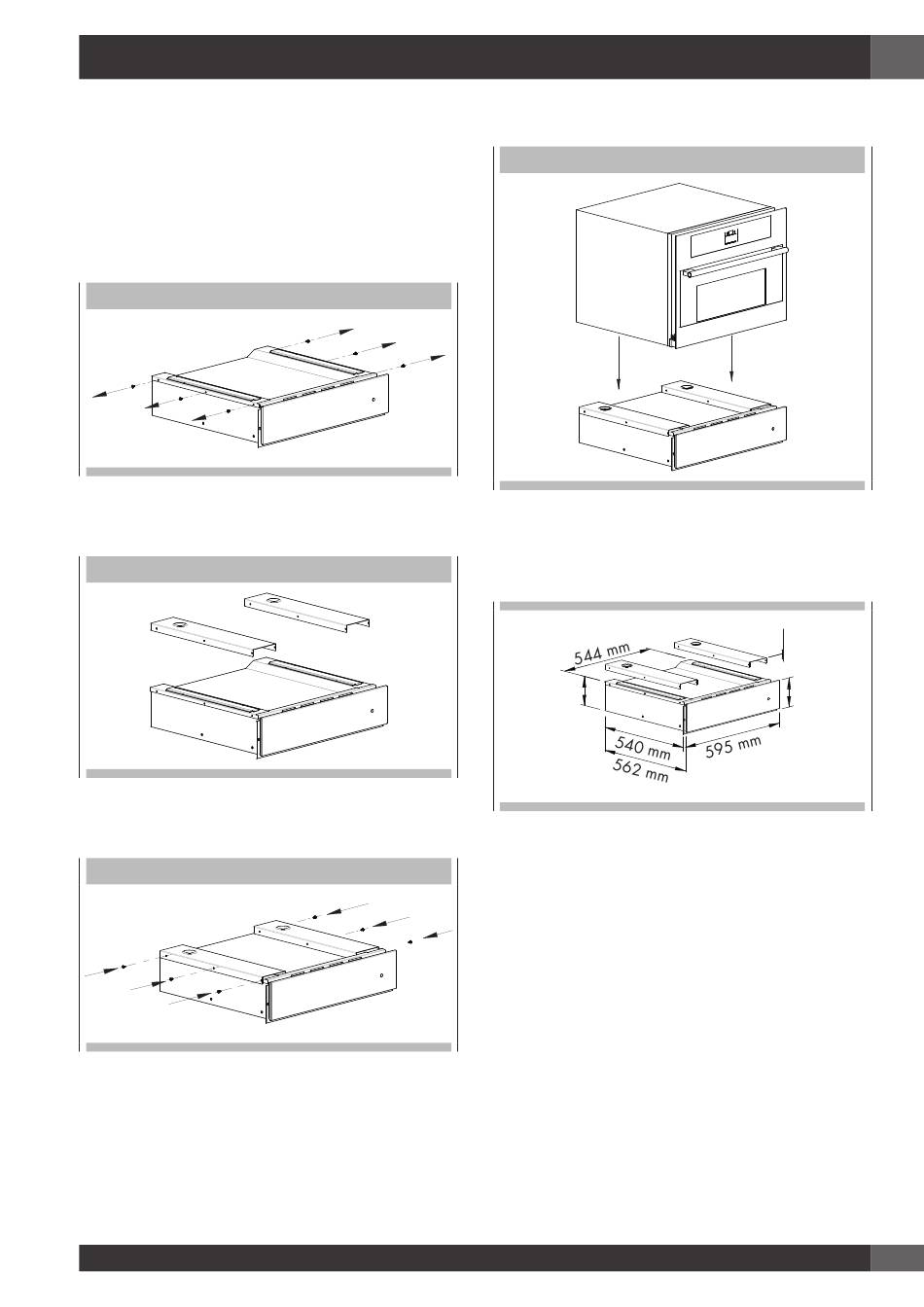

Per l'installazione svitare le 6 viti indicate nella figura 1,
presenti nella parte superiore del cassetto.
FIG. 1
Appoggiare le staffe in dotazione, sul coperchio superiore
del cassetto.
FIG. 2
Riavvitare le 6 viti precedentemente tolte, in modo da fissare
le staffe al cassetto.
FIG. 3
Appoggiare la cantina vini sopra al cassetto.
FIG. 4
DISEGNI DIMENSIONALI CANTINA VINI
CON CASSETTO 145 mm
140 mm
IT
1 mm
145 mm
7
