EVN DALWPDIM1 Installations- Und Bedienungsanleitung

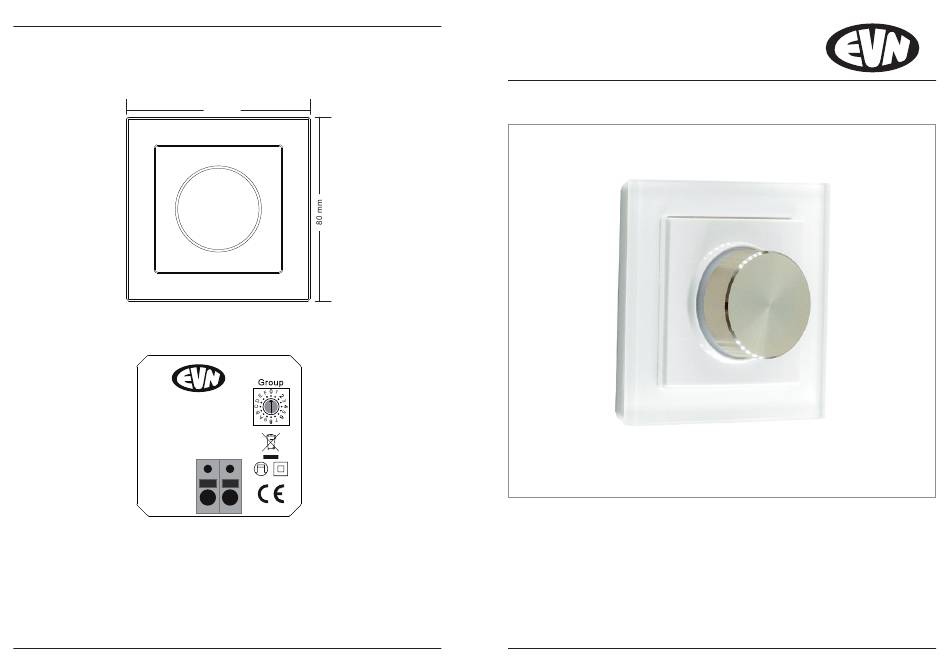

Anschlussschema
With platic frame
With glass frame
Product Data
Output DALI signal
Power Supply Supply By DALI Bus
Operation Current
4mA
Wandpanel
Operating temperature
DALWPDIM1 | DALI dimmbar 0-40°C
Relative humidity
8% to 80%
Dimensions
80 x 80 x 20.8 mm
Safety & Warnings
• DO NOT install with power applied to device.
• DO NOT expose the device to moisture.
Technische Änderungen vorbehalten. Keine Haftung für Irrtümer und Druckfehler.
80 mm
• Comply to DALI standard protocol IEC 62386-102, IEC
62386-207 and in compliance with DALI products from
other international incorporation.
• DALI bus powered, one channel DALI bus can install
multiple dimming controllers.
• No external power supply which is provided by DALI
bus. Consumption current is 4mA.
• Enable to select and control 1 DALI group
DALI INPUT
• Enable to control all devices on the DALI circuit through
DA DA
broadcast
• Plastic or glass front plate optional
• Backlighting design to indicate the dimming status
EVN-Lichttechnik GmbH
Zum Lichtblick 1-12 90610 Winkelhaid
•
Tel.: 0 91 87 / 97 09-0 Fax: 0 91 87 / 97 09-99
•
www.evn-lichttechnik.com
DALI-Dimmer-Wandpanel
1 Kanal
Artikel-Nr.: DALWPDIM1
Installations- und Bedienungsanleitung
Herzlichen Dank, dass Sie sich für unser Produkt (Artikel-
Nr.: DALWPDIM1) entschieden haben.
Technische Änderungen vorbehalten. Keine Haftung für Irrtümer und Druckfehler.
EVN-Lichttechnik GmbH
Zum Lichtblick 1-12· 90610 Winkelhaid
Tel.: 0 91 87 / 97 09-0
Fax: 0 91 87 / 97 09 99
www.evn-lichttechnik.com
Bitte lesen Sie diese Installations- und
Bedienungsanleitung sorgfältig durch und bewahren Sie
diese auch nach der Montage gut auf.
Bei Sach- und Personenschäden durch Nichtbeachten der
Anleitung oder durch unsachgemäße Handhabung, bzw.
vorgenommene Änderungen am Produkt übernimmt
EVN-Lichttechnik GmbH keine Haftung!
DALWPDIM1_BA-230320
