1. Installation (Sicherheitshinweise siehe auch Seite 1 und 3)
• Anschluss oder Installation darf nur von Fachpersonal durchgeführt werden!
• Schalten Sie bei allen Arbeiten den Stromkreis, in dem die Installation ausgeführt wird, an
der Hauptsicherung komplett ab!
• Montieren Sie für optimale Funktion den Bewegungsmelder quer zur Laufrichtung des
Bereiches, der abgetastet werden soll. Wenn sich Personen direkt auf den
Bewegungsmelder zubewegen, ist die Funktion nur bedingt gegeben!
•
Stecken Sie die abisolierten Adern der Anschlussleitung in die Aufnahmen am Bewegungs
melder und schrauben diese gut fest!
• Entfernen Sie bitte jetzt die vordere Abdeckplatte und setzen Sie den Bewegungsmelder in
die Unterputzdose oder in den dafür vorgesehen Hohlraum ein.

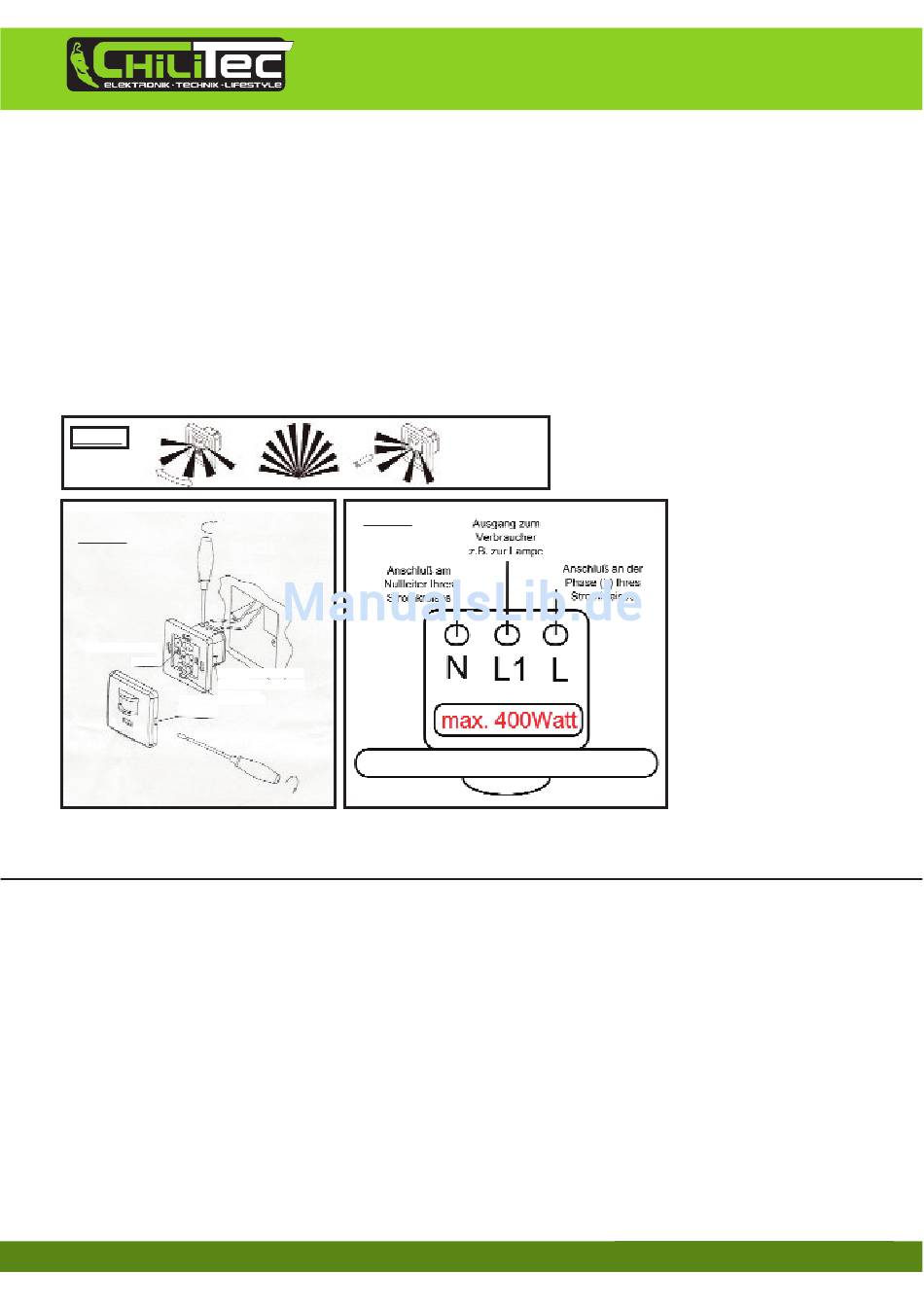

Bild 1
Bild 2
Klammerschraube
Klammerbefestigung
Schraubbefestigung
Abdeckung öffnen
Der Bewegungsmelder darf niemals direkt am Stromkreis bzw. ohne einen Verbraucher be-
trieben werden. Dies zerstört das Gerät und es besteht Brandgefahr, außerdem erlischt die
Garantie!
3. Einstellungen und Funktionstest
Funktionstest
Vor dem ersten
• Stellen Sie nun den Regler für Empfindlichkeit auf „rechts Anschlag", höchste Stufe! Stellen
Sie die Zeiteinstellung auf „links Anschlag", niedrigste Stufe! Befestigen Sie die Abdeckplatte
und vergewissern sich erneut, das der Bewegungsmelder korrekt befestigt ist.
Schalten Sie jetzt am Funktionsschalter auf „ON" und
stellen Sie den Strom an der Hauptsicherung wieder an!
Ist alles korrekt installiert, dann bekommt der Bewegungsmelder Strom und die Lampe
wird leuchten. Schalten Sie nun den Funktionsschalter auf „OFF" sollte die Lampe nach ca.
einer halben Minute wieder erlischen. Nachfolgend die
„ON"
• Stellung
Strom fließt, die Lampe leuchtet.
„OFF"
• Stellung
kein Strom fließt, das Gerät ist deaktiviert, die Lampe leuchtet nicht.
„PIR"
• Stellung
Bewegungsmelder ist aktiv und reagiert nach den Voreinstellungen
Anderenfalls besteht LEBENSGEFAHR!!
Bild 3
bauen Sie den Bewegungsmelder fest ein.
Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre
Bedienungsanleitung
(Bild 2)
2. Anschluss am Stromkreis:
Schließen Sie den Bewegungsmel-
der zwischen Verbraucher und
(Bild 3)
Leuchte
Beschreibung des Funktionsschalters.
(Bild1)
. Bitte beachten
Sie, dass der Be-
wegungsmelder
nicht zum Betrieb
an Leuchtstofflam-
pen ausgelegt ist.
Installieren Sie
den Bewegungs-
melder nicht in
der Nähe von Hei-
zungen oder Kli-
mageräten. Dies
kann die Funktion
beeinträchtigen
oder das Gerät
zerstören!!
