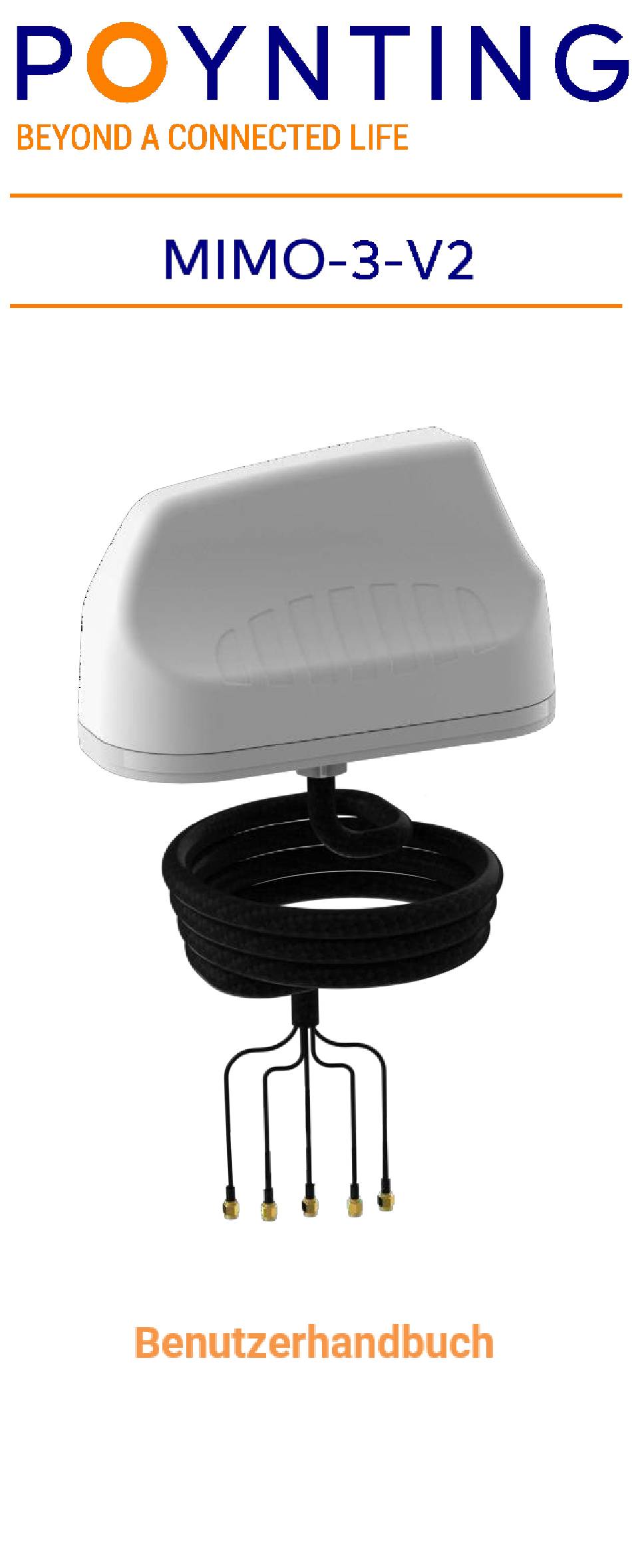

Poynting MIMO-3-V2 Benutzerhandbuch
Inhaltsverzeichnis
Verwandte Anleitungen für Poynting MIMO-3-V2
Inhaltszusammenfassung für Poynting MIMO-3-V2
- Seite 1 Revision 3.0...
- Seite 2 Revision 3.0...
-
Seite 3: Einführung
Checkliste Packen Einführung Vorsichtsmaßnah men bei der Antennenmontage Kabelverlegung Sicherheit *Antenna colouí and numbeí of cables will diffeí with diffeíent veísions Revision 3.0... -
Seite 4: Artikel Beschreibung
Artikel Beschreibung Menge A-MIMO-0003-V2 Nur Antenne Schaumstoff- Haftscheiben M4 x 12mm Edelstahl-Schrauben (4 An der Antenne befestigt) Griffverlängerungen SMA(F) auf RP- SMA(M)-Adapter 10-mm- Gewindezapfen 50-mm- Gewindezapfen Kunststoffmutter Kabelschellen Zapfendichtung *Menge variiert bei verschiedenen Versionen Antenne nur mit Wi-Fi Revision 3.0... - Seite 5 Antenneneinheit Schaumstoff- 10mm mit Gewinde Haftscheiben Zapfen 6x (M4 x 12mm) Kunststoffmutter Edelstahl-Schrauben *SMA(F) auf RP-SMA(M) 50mm mit Gewinde Adapter Zapfen Griffverlängerungen Kabelschellen Zapfendichtung Antenna with Wi-Fi only Revision 3.0...
- Seite 6 Bohrer (Pilotbohrer (3mm) und Lochsäge (22mm) oder Stufenbohrer (4 - 22mm)) Körner- und Bohrmaschine Vorlage bohren (Verfügbar am www.poynting. tech/downloads) Hammer und Abdeckband 27-mm-Schraubenschlüssel und Schutzbrille Optionales Zubehör 1. Verschiedene Kabelverlängerungen sind verfügbar 2. Magnetisches Basis-Kit (MBK) Revision 3.0...
- Seite 7 Installationsanweisungen der Omnidirektionalen Transport- und Fahrzeugantenne (A-MIMO-0003-V2). Montage mit Gewindezapfen Laden Sie die 1:1 Bohrvorlage herunter unter https://www.poynting.tech/downloads - Wählen Sie den Montageort sorgfältig aus • und wählen Sie eine Position, die mindestens 50 cm von Wärmequellen entfernt ist und eine klare Sichtverbindung zum Himmel hat.
-
Seite 8: Sie Können Die 6 X (M4 X 10Mm)
beschädigen können. - Stellen Sie die Bohrmaschine auf niedrige • Drehzahl und bohren Sie vorsichtig ein Vorbohrloch (ein Ø3mm-Bohrer eignet sich gut). Verwenden Sie eine Ø22-mm-Metall- Lochsäge oder einen Stufenbohrer, um das Loch auf die erforderliche Größe zu bringen • Note: The recommended drill hole diameter for MIMO- 3-V2 is Ø22mm Reinigen Sie die gesamte Fläche, auf der Sie... - Seite 9 weniger zu befestigen. Ebenso sollte der 50- mm-Gewindezapfen verwendet werden, um die Antenne an einer Oberflächenstruktur mit einer Dicke von 50 mm oder weniger zu befestigen. Installation Drill Hole Template Scale Exploded View Antenne Klebeschau mdichtung Kunststoff-Gewindezapfen M4x12m Edelstahl-Schrauben SZapfendichtung Ø22 Empfohlen RF-Kabel...
- Seite 10 50mm oder 10mm Gewindezapfen M4 x 12 Schrauben aus Edelstahl Zapfendichtung Kunststoffmutter selbstklebende schaumstoffdichtung 6x (M4 x 10mm) Gewindeeinsätze aus Messing Revision 3.0...
- Seite 11 Oberflächenmontage Klebeflächenmontage Reinigen Sie die gesamte Fläche, auf die Sie • die Antenne kleben wollen - Entfernen Sie die Mutter, die Zapfendichtung • und den kurzen Zapfen von der Antenne - Schieben Sie die HF-Kabel in die Rille im • Kunststoffsockel •...
- Seite 12 Doppelseitig klebende Schaumstoffscheiben Optional Magnetic Base Kit Antenne RF Kable Klebeschaum dichtung für Installation 6 x Magnetische Scheiben 6 x M4 x8mm Schrauben aus rostfreiem Stahl Kratzfestes Gummi Klebescheiben Metallische Oberfläche oder magnetische Oberfläche für optionalen Magneten Base kit installation •...
- Seite 13 mindestens 0,5 m von anderen Antennen und Metallobjekten entfernt ist. Vermeiden Sie es, die Antenne in der Nähe • eines Schornsteins zu installieren, da der vom Schornstein ausgehende Rauch und Ruß den Antenne erreichten Signalpegel beeinträchtigen kann. Installieren Sie die Antenne nicht in der Nähe •...
- Seite 14 • Wenn Sie zum ersten Mal eine Antenne installieren oder unsicher sind, wie Sie Ihre Antenne installieren sollen Antenne zu installieren, sollten Sie die Hilfe eines professionellen Installateurs. • Verschaffen Sie sich vor der Installation einen Überblick über den Montageort, um sichere Haltemöglichkeiten zu finden, gefährliche Bedingungen...
- Seite 15 sich während des Einbaus in beweglichen Teilen verfangen können während der Installation verfangen können. 5. Wenn die Antennenbaugruppe zu fallen beginnt, gehen Sie von ihr weg und lassen Sie sie fallen, um sich selbst zu verletzen. leilen veífangen können. Denken Sie beim Bohren daran: •...
- Seite 16 Euíopäische Richtlinie übeí Elektío- und Elektíonik-Altgeíäte 2002/96/EG Bitte stellen Sie sicheí, dass Altgeíäte, elektíische und elektíonische Geíäte íecycelt weíden Richtlinie 2011/65/EU (RoHS 3) dieses Píodukt entspíicht vollständig deí RoHS-...
