Epropulsion E Serie Handbuch
Verwandte Anleitungen für Epropulsion E Serie
Inhaltszusammenfassung für Epropulsion E Serie

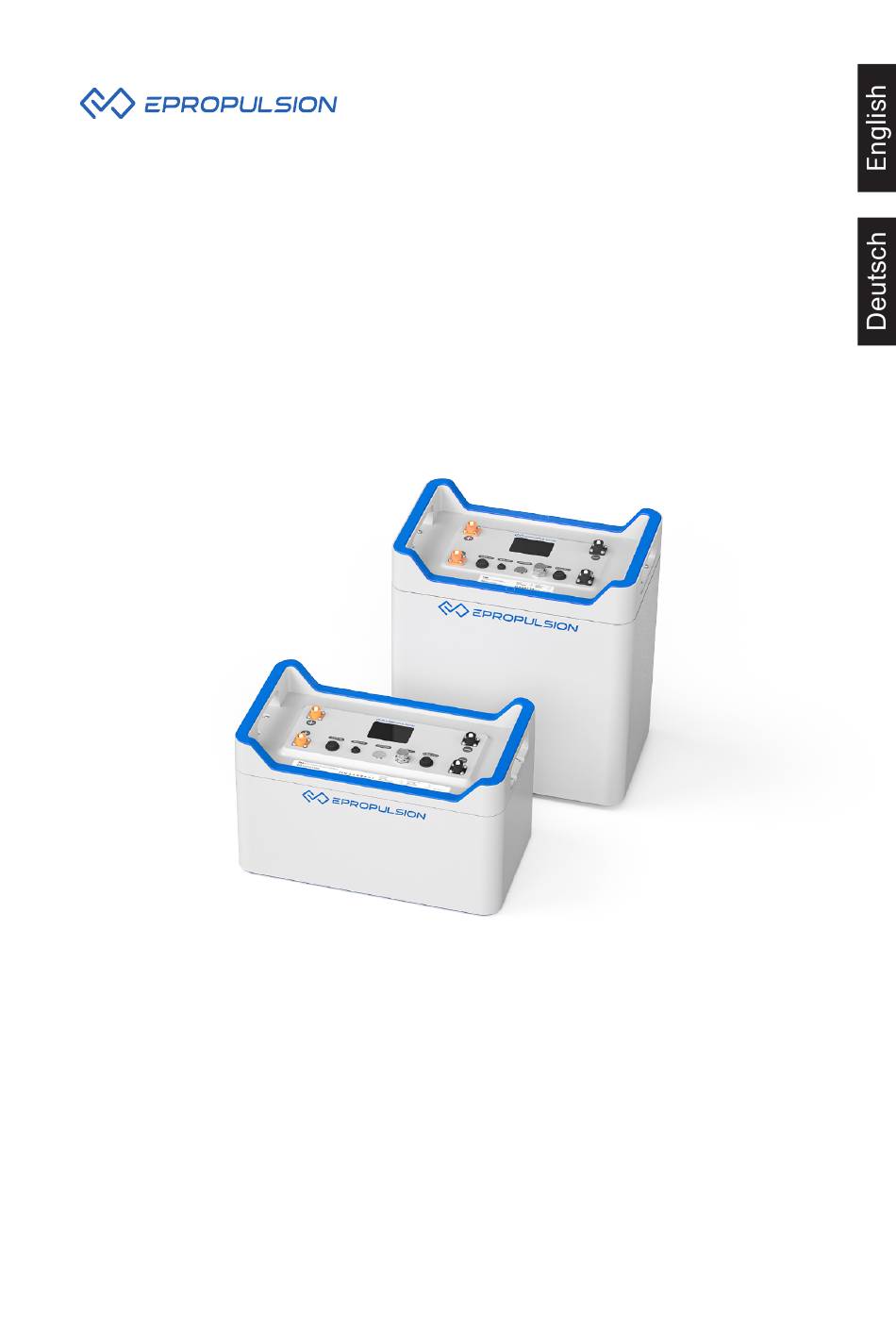

- Seite 1 E-Series Battery User Manual Handbuch zur E-Serie-Batterie 2023.05 Version 1.2 Copyright © 2023 ePropulsion. All Rights Reserved...
- Seite 30 Inhaltsverzeichnis Anmerkungen ....................... 26 Verwendung dieses Handbuchs ................26 Symbole ....................... 26 Produktkennzeichnung ..................27 1 Produktübersicht ....................29 1.1 In der Verpackung ....................29 1.2 Teile und Grafik ....................30 1.3 Spezifikationen ....................31 1.4 Anweisungen vor Gebrauch ................31 1.5 Wichtige Hinweise ....................
-
Seite 31: Produktübersicht
1 Produktübersicht Die ePropulsion E-Serie-Batterie ist eine Lithium-Eisenphosphat-Batterie, die eine hohe Sicherheit, eine hohe Energiedichte, eine lange Lebensdauer und hohe Zuverlässigkeit bietet. Zur E-Serie zählen die beiden Modelle E60 und E163 mit einer Nennspannung von 51,2 V und einer Kapazität von 60 Ah bzw. 163 Ah. -
Seite 32: Teile Und Grafik
1.2 Teile und Grafik HD-Bildschirm CAN-Kommunikationsanschluss Motor-Kommunikationsanschluss Power-Knopf Entlüftungsventil Abbildung 1-1 CAN-IN-Anschluss kann mit dem Fernschalter oder dem Kommunikationsabschluss der E-Serie-Batterie verbunden werden. CAN-OUT-Anschluss kann mit dem Ladegerät oder dem Kommunikationsterminator der E-Serie-Batterie verbunden werden. 295 mm 11,6 Zoll 290 mm 11,4 ... -
Seite 33: Spezifikationen
1.3 Spezifikationen E163 Batterietyp Lithium-Eisenphosphat Kapazität 3072 Wh / 60 Ah 8345 Wh / 163 Ah Nennspannung 51,2 V Ladeschlussspannung 57,6 V Abschaltspannung 41,6 V Maximaler Ladestrom 60 A 150 A Max. Dauerentladestrom 70 A 150 A Parallele Schaltung Max 16 E-Serie-Batterien auf demselben Modell Serielle Schaltung Nicht unterstützt -20~45 °C (drei Monate) -
Seite 34: Wichtige Hinweise
Kappen gut abgedeckt sind. Bevor Sie die E-Serie-Batterie an das Drittprodukt anschließen, kontaktieren Sie bitte den autorisierten ePropulsion Händler. Die Kapazität der Batterie wird unter den jeweiligen Standardbedingungen ermittelt. Die tatsächliche Kapazität kann bei unterschiedlichen Temperaturen oder Lade- und Entladebedingungen von der Nennkapazität abweichen. -
Seite 35: Konformitätserklärung
Gegenstand der Erklärung: Produkt: Lithium-Ionen-Batteriepack Modell: E60, E163 Wir, die Guangdong ePropulsion Technology Co., Ltd., erklären hiermit, dass dieses Gerät den geltenden Richtlinien und europäischen Normen und deren Änderungen entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse verfügbar:... - Seite 36 1. Dieses Gerät darf keine schädlichen Störungen verursachen. 2. Dieses Gerät muss den Empfang von Störungen zulassen, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. Hersteller Firmenname: Guangdong ePropulsion Technology Limited Adresse: Room 801, Building 1, 11 Daxue Road, Songshan Lake, Dongguan, Guangdong,Province, China Unterschrift: Date: 02, 06, 2023 Shizheng Tao, Chief Executive Officer &...
-
Seite 37: Betrieb
Stecken Sie beim Anschluss den Netzstecker ein, bis ein Klickgeräusch zu hören ist, um einen fehlerhaften Anschluss der Batterie zu vermeiden. Wenn die Batterie an den ePropulsion Außenbordmotor angeschlossen ist und das Power-Kabel oder das Kommunikationskabel falsch angeschlossen ist, stoppt der Außenbordmotor. - Seite 38 Verbinden Sie das Power-Kabel der Maschine mit der Batterie. Wenn Sie die Batterie an einen ePropulsion Außenbordmotor anschließen und korrekte Informationen zur Leistung erhalten möchten, müssen Sie Maschine und Batterie korrekt mit dem Kommunikationskabel des Außenbordmotors verbinden. Um eine Verbindung zur Steuerung herzustellen, verwenden Sie das Kommunikationskabel der Steuerung (siehe Abbildung 2-1).
-
Seite 39: Batterie Ein-/Ausschalten
Mit beiden Schaltern kann das Ein- oder Ausschalten der Batterie gesteuert werden. Fernschalter müssen separat erworben werden. Bei Verwendung eines Fernschalters für ePropulsion E-Serie-Batterien verbinden Sie den Fernschalter mit dem CAN-IN-Anschluss gemäß der folgenden Abbildung. Betätigen Sie anschließend den Fernschalter. -
Seite 40: Batterie Laden
Bitte lesen Sie vor dem Aufladen folgende Hinweise: Bitte verwenden Sie zum Aufladen der E-Serie-Batterien das speziell für sie entwickelte ePropulsion Ladegerät. Wenn Sie einen MPPT-Regler eines Drittanbieters verwenden, wenden Sie sich bitte an einen autorisierten ePropulsion Händler. Das Kommunikationskabel des Ladegeräts muss an den CAN-OUT-Anschluss der Batterie angeschlossen werden. -
Seite 41: Mehrere Batterien Verwenden
Bitte beachten Sie die nachstehende Abbildung. 2.3.2 Parallel geschaltete Batterien an die Maschine anschließen Wenn die parallelgeschalteten Batterien an den ePropulsion Außenbordmotor angeschlossen werden, muss der Außenbordmotor über das Kommunikationskabel mit Batterie 1 verbunden werden (siehe Abbildung 2-6). Der Außenbordmotor kann nur an Batterie 1 angeschlossen werden! -
Seite 42: Parallel Geschaltete Batterien Ein-/Ausschalten
Haupt-Power-Kabel Fernschalter Ausgangskabel Ladegerät Kommunikationsabschluss AC-Eingangskabel Ladegerät Motor-Kommunikationskabel Ladegerät-Kommunikationskabel Fernschalter oder Kommunikationsabschluss Fernschalter Kommunikationsabschluss Power-Kabel positiv Power-Kabel negativ Fernbedienung Ladegerät für Pinne E-Serie-Batterien Seitlich montierbare Steuerung Abbildung 2-3 2.3.3 Parallel geschaltete Batterien ein-/ausschalten Wenn mehrere Batterien desselben Modells parallel geschaltet sind, müssen Sie nur den Power-Knopf an Batterie 1 (Batterie ist mit der Maschine verbunden, siehe Abbildung 2-6) oder am Fernschalter zu drücken, um die Batterien ein- und auszuschalten. -
Seite 43: Anzeige
2.4 Anzeige Feh- Batteriez- Eingesc- Beschreibung ler- Detail Abbildung Alarm ustand haltet code Ausges- Anzeigeleuch- × chaltet ten aus Batteriestand- Batterie- √ alarm 1 stand 0~5 % Batterie- Wird Batteriestand- stand √ entladen alarm 2 6~20 % Batterie- Normaler stand √ Batteriestand 21~100 % Blitzsymbol Batterie- Wird auf- blinkt und die... -
Seite 44: Summer
Battery Error Description Detail Figure Alarm Running Condition Code Temperatur Alarm wegen Fehlercode Übertemp. √ × werden ab- beim Entladen wechselnd angezeigt Alarm wegen Überspanng. √ × beim Warnung Aufladen Alarm wegen Unterspanng. Below are similar √ × beim Entladen Alarm wegen Überstrom √... -
Seite 45: Fehlersuche
1. Trennen Sie die Maschine. 2. Starten Sie die Batterie neu und prüfen Sie sie. Sollte die Störung bestehen bleiben, wenden Sie sich bitte an einen autorisierten ePropulsion Händler. Falls die Störung nicht Überstrom beim Entladen bestehen bleibt, prüfen Sie den externen Stromkreis auf Kurzschluss, oder ob die Stromaufnahme der Last zu hoch ist. - Seite 46 3. Trennen Sie das Gerät oder das Ladegerät und schließen Sie es nach einiger Zeit wieder an. 4. Wenden Sie sich an einen autorisierten ePropulsion Händler. 1. Trennen Sie alle Verbindungen zur Batterie. Starten Sie die Batterie nach einer Weile neu und beobachten Sie, ob die Sonstige Störungen...
-
Seite 47: Transport Und Lagerung
Prüfen Sie vor dem Transport die geltenden lokalen, nationalen oder internationalen Gesetze und Vorschriften. Die folgende Abbildung zeigt, wie die Batterie mit Originalverpackungsmaterial von ePropulsion verpackt wird. Für den Ferntransport empfiehlt es sich, die Originalverpackung von ePropulsion zu verwenden, um die E-Serie-Batterien zu verpacken. 4.2 Lagerung Wenn die Batterie nicht in Gebrauch ist, stellen Sie sicher, dass die Stecker der Batterie mit den wasserdichten Kappen gut abgedeckt sind. -
Seite 48: Entsorgung Und Umwelt
4.3 Entsorgung und Umwelt Alle Produkte, die dieses Symbol tragen, sind Elektro- und Elektronik-Altgeräte (WEEE gemäß Richtlinie 2012/19/EU) und sollten nicht mit unsortiertem Hausmüll gemischt werden. Stattdessen sollten Sie die menschliche Gesundheit und die Umwelt schützen, indem Sie Ihre Altgeräte an einer dafür vorgesehenen Sammelstelle für die Entsorgung von Elektro- und Elektronik-Altgeräten abgeben, die von der Regierung oder den örtlichen Behörden eingerichtet wurde. -
Seite 49: Routinemäßige Wartung
Laden Sie die Batterie vor dem ersten Gebrauch oder nach längerer Lagerung auf ihre volle Kapazität, um die beste Leistung zu erzielen. Verwenden Sie zum Aufladen der E-Serie- Batterien das für sie entwickelte ePropulsion Ladegerät. Andere Ladegeräte können zu verminderter Batteriekapazität, vorzeitigem Batterieausfall, zu einem Brand oder einer Explosion führen. -
Seite 50: Garantie
Nutzung von der eingeschränkten Garantie nicht abgedeckt. Stattdessen gilt die gesetzliche Garantie in Ihrer Rechtsordnung. Wir empfehlen Ihnen, sich vor einem solchen Gebrauch mit dem ePropulsion Servicepartner in Verbindung zu setzen, um sich über die geltende Garantie zu informieren und sich beraten zu lassen. -
Seite 51: Außerhalb Der Garantie
• durch externe Ursachen wie Fischernetze, Untertauchen unter Wasser usw. bedingter Wassereintritt • Modifikation, Änderung oder Demontage des Produkts sowie das Anbringen von Teilen/ Zubehör, für die bzw. das keine ausdrückliche Genehmigung oder Empfehlung von ePropulsion vorliegt • Ausfall oder Beschädigung durch Produkte von Drittanbietern • Verbrauchsmaterialien sind außerhalb des Garantieumfangs (wie Propeller, Anode usw.). -
Seite 52: Eingeschränkte Garantieansprüche
Der Kunde muss das Verfahren zur Geltendmachung eines Anspruchs auf eingeschränkte Garantie befolgen: 1. Wenden Sie sich an Ihren nächstgelegenen ePropulsion Servicepartner, der Sie darüber informieren wird, ob solche Defekte durch die eingeschränkte Garantie abgedeckt sind oder unter seine eigene Garantie fallen.
