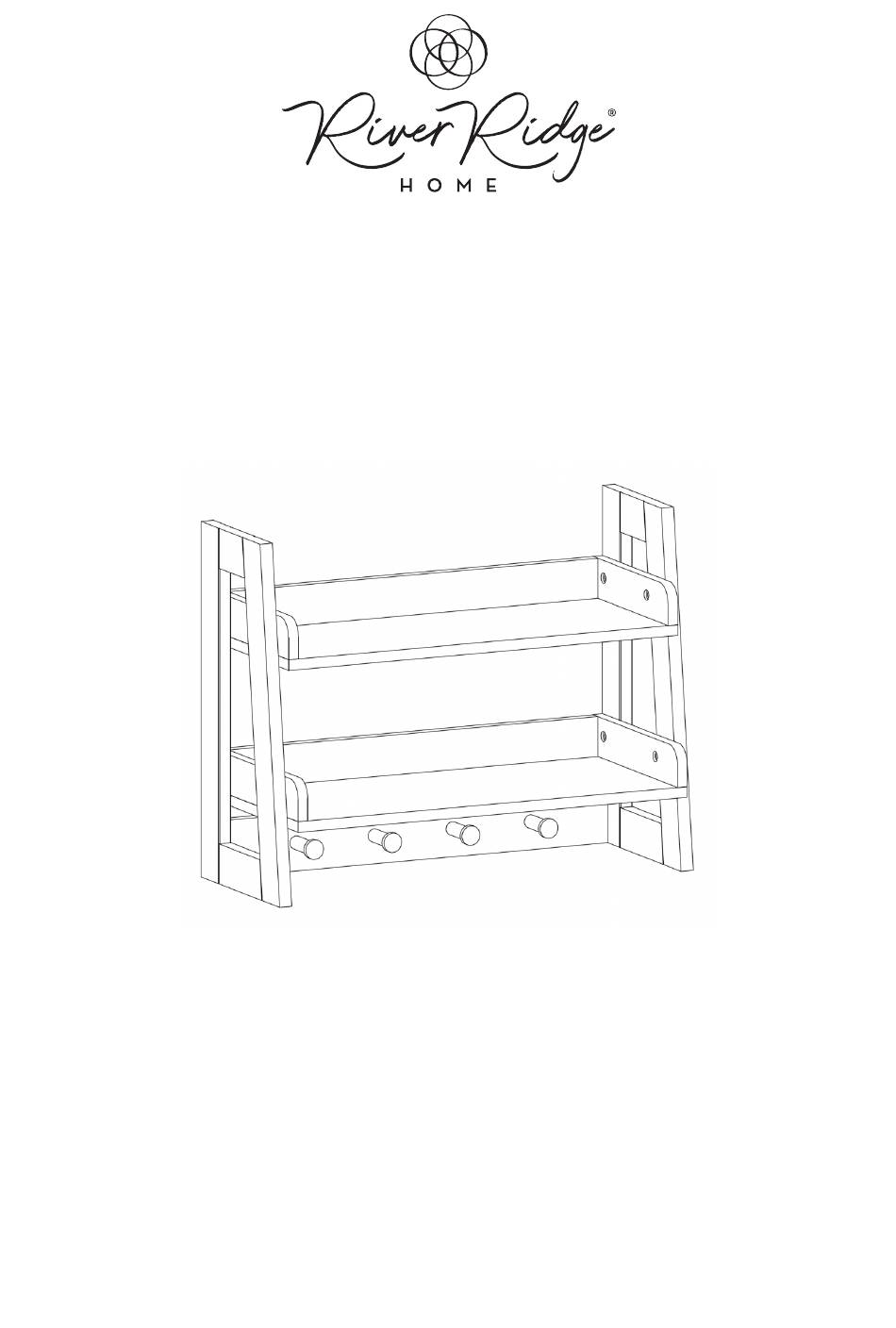

ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE ENSAMBLAJE
INSTRUCTIONS D'ASSEMBLAGE
MONTAGEANLEITUNGEN
®
RiverRidge
2-Tier Ladder Wall Shelf with Hooks
Escalera de repisas de pared de 2 niveles con ganchos RiverRidge®
Étagère murale RiverRidge® en échelle à 2 niveaux avec crochets
RiverRidge® Leiter-Wandregal (zweistufig) mit Haken
02-380/06-203 – White, Blanco, Blanc, Weiß
®
RiverRidge
is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016, USA
®
RiverRidge
es una marca comercial registrada de Sourcing Solutions, Inc., Hudson, WI 54016, USA
®
RiverRidge
est une marque déposée de Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge
®
ist ein eingetragenes Warenzeichen der Sourcing Solutions, Inc. mit Sitz in Hudson, WI 54016, USA

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sourcing Solutions RiverRidge 02-380

Inhaltszusammenfassung für Sourcing Solutions RiverRidge 02-380

  • Seite 1 Sourcing Solutions, Inc., Hudson, WI 54016, USA ® RiverRidge est une marque déposée de Sourcing Solutions, Inc., Hudson, WI 54016, USA RiverRidge ® ist ein eingetragenes Warenzeichen der Sourcing Solutions, Inc. mit Sitz in Hudson, WI 54016, USA...
  • Seite 2 This product will hold up to 10 pounds (4.5kgs) per shelf and 3 pounds (1.3kgs) per hook, not to exceed 32 pounds (14.5kgs) total. Please do not overload product for risk of damage and/or serious injury or death. Sourcing Solutions, Inc. UK Authorized Representative: OBELIS UK LTD EU Authorized Representative: OBELIS S.A.
  • Seite 3 Este producto puede soportar hasta 10 libras (4,5 kg) por repisa y 3 libras (1,3 kg) por gancho, sin exceder un total de 32 libras (14,5 kg). No sobrecargue el producto para evitar el riesgo de daños o lesiones graves o la muerte. Sourcing Solutions, Inc. Representante autorizado del Reino Unido: Representante autorizado de la Unión Europea: OBELIS UK LTD OBELIS S.A.
  • Seite 4 32 livres (14,5 kg) au total. Veuillez ne pas surcharger le produit pour éviter tout risque de dommage et de blessure grave ou mortelle. Sourcing Solutions, Inc. Représentant autorisé par le R.-U. : Représentant autorisé de l’UE: OBELIS S.A.

  • Seite 5: Gewichtskapazität

    Dieses Produkt fasst bis zu 4,5 kg (10 Pfund) pro Regalboden und 1,3 kg (3 Pfund) pro Haken bis zu einem Gesamtgewicht von 14,5 kg (32 Pfund). Bitte überlasten Sie das Produkt nicht, da die Gefahr von Schäden und/oder schweren Verletzungen oder Tod besteht. Sourcing Solutions, Inc. Bevollmächtigter Vertreter UK: OBELIS UK LTD Bevollmächtigter Vertreter EU: OBELIS S.A.

  • Seite 6: Parts List

    PARTS LIST << FONT = 30pt PRODUCT PARTS IMAGE HERE DESCRIPTION Left Side Frame Right Side Frame 2PCS Rear Rail Board Top Shelf Left Rail Board Top Shelf Right Rail Board Top Shelf Bottom Shelf Left Rail Board Bottom Shelf Right Rail Board Bottom Shelf Lower Cross Bar...

  • Seite 7: Replacement Parts

    This Column = 24pt << HEADER = 30pt PARTS LIST PARTS DESCRIPTION 2PCS Cam Bolt 2PCS Cam Lock 10PCS Wood Dowel 8PCS Machine Screw (6x20mm) 4PCS Screw (3x16mm) 4PCS Screw (3.5x30mm) 12PCS Screw (4x30mm) 2PCS Keyhole Hanging Plate 2PCS Plastic Wall Anchor Allen Wrench 6PCS Screw (4x35mm)
  • Seite 8 STEP 1 1. Attach top shelf left rail board (4) and top shelf right rail board (5) to rear rail board (3) by inserting 2 screws (F) through holes on top shelf left rail board (4) and top shelf right rail board (5), then tighten to rear rail board (3).
  • Seite 9 STEP 3 1. Attach 4 wood pegs (L) to lower cross bar (10) by inserting 4 screws (K) through holes on lower cross bar (10), then tighten to wood pegs (L). STEP 4 1. Screw 2 cam bolts (A) into cam bolt holes on left side frame (1) and right side frame (2). 2.
  • Seite 10 STEP 5 1. Attach 2 assembled shelves to right side frame (2) by inserting 4 machine screws (D) through holes on top shelf right rail board (5) and bottom shelf right rail board (8), then tighten to right side frame (2) with allen wrench (J). STEP 6 1.
  • Seite 11 STEP 7 1. Insert 1 wood dowel (C) into left side frame (1). 2. Attach left side frame (1) to assembled 2 shelves by inserting wood dowel (C) into wood dowel hole and inserting cam bolt (A) into cam bolt hole on cross bar (10). 3.
  • Seite 12 STEP 8 WALL OPTION #1 DRYWALL WALL ANCHOR WITH SCREW OPTION #2 DRYWALL WOOD STUD SCREW ONLY Option #1: Securing to Drywall 1. Using wall mounting paper template to determine position, screw 2 plastic anchors (I) into drywall. 2. Insert 2 screws (K) into holes on plastic anchors (I) and tighten. 3.
  • Seite 13 WARNING Please make sure your item is secured to the wall, per assembly instructions. MAINTENANCE Item should be checked periodically for damage or loose screws/parts. Take appropriate action necessary to correct hazards such as tightening of screws and taking any damaged parts away from children.

  • Seite 14: Piezas De Repuesto

    LISTA DE PIEZAS N.° DESCRIPCIÓN CANT. Marco lateral izquierdo Marco derecho Tablero del riel trasero Tablero del riel izquierdo de la repisa superior Tablero del riel derecho de la repisa superior Repisa superior Tablero del riel izquierdo de la repisa inferior Tablero del riel derecho de la repisa inferior Repisa inferior Barra transversal inferior...
  • Seite 15 PASO 1 1. Fije el tablero del riel izquierdo de la repisa superior (4) y el tablero del riel derecho de la repisa superior (5) al tablero del riel trasero (3) introduciendo 2 tornillos (F) a través de los orificios en el tablero del riel izquierdo de la repisa superior (4) y el tablero del riel derecho de la repisa superior (5), luego apriételos al tablero del riel trasero (3).
  • Seite 16 3. Introduzca 1 pestillo de leva (B) en la barra transversal (10) y, a continuación, gírelo en el sentido de las agujas del reloj para fijar el perno de anclaje en su sitio. PASO 7 1. Introduzca 1 pasador de madera (C) en el marco lateral izquierdo (1). 2.

  • Seite 17: Inhaltsverzeichnis

    LISTE DES PIÈCES Nº DESCRIPTION QTÉ Cadre latéral gauche Cadre latéral droit Crémaillère arrière Crémaillère gauche de l’étagère supérieure Crémaillère droite de l’étagère supérieure Étagère supérieure Crémaillère gauche de l’étagère inférieure Crémaillère droite de l’étagère inférieure Étagère inférieure Barre transversale inférieure Boulon à...

  • Seite 18: Cadre Latéral Gauche

    ÉTAPE 1 1. Fixez le panneau de rail gauche (4) et le panneau de rail droit (5) de l’étagère supérieure au panneau de rail arrière (3) en insérant 2 vis (F) dans les trous du panneau de rail gauche (4) et du panneau de rail droit (5) de l’étagère supérieure, puis serrez-les au panneau de rail arrière (3).
  • Seite 19 2. Fixez le cadre latéral gauche (1) aux 2 étagères assemblées en insérant la cheville en bois (C) dans le trou de la cheville en bois et en insérant le boulon à came (A) dans le trou du boulon à came sur la barre transversale (10).

  • Seite 20: Teileliste

    TEILELISTE BESCHREIBUNG ANZ. Linker Seitenrahmen Rechter Seitenrahmen Hinteres Schienenbrett Oberstes Bodenbrett, linke Schiene Oberstes Bodenbrett, rechte Schiene Oberster Regalboden Unterstes Bodenbrett, linke Schiene Unterstes Bodenbrett, rechte Schiene Unterster Regalboden Untere Querleiste Korpusverbinder-Bolzen Korpusverbinder-Exzentergehäuse Holzdübel Maschinenschraube (6x20mm) Schraube (4x10mm) Schraube (3.5x30mm) Schraube (4x30mm) Schlüsselloch-Aufhängeplatte Kunststoffwanddübel...
  • Seite 21 SCHRITT 1 1. Befestigen Sie das linke Schienenbrett des obersten Regalbodens (4) und das rechte Schienenbrett des obersten Regalbodens (5) am hinteren Schienenbrett (3), indem Sie 2 Schrauben (F) durch die Löcher des linken Schienenbretts des obersten Regalbodens (4) und des rechten linken Schienenbretts des obersten Regalbodens (5) stecken und dann am hinteren Schienenbrett (3) festziehen.

  • Seite 22: Wartung

    2. Befestigen Sie den linken Seitenrahmen (1) an 2 fertig zusammengebauten Regalen, indem Sie den Holzdübel (C) in die Holzdübelbohrung und den Korpusverbinder-Bolzen (A) in die Korpusverbinder-Bolzenbohrung der Querleiste (10) einsetzen. 3. Setzen Sie 1 Korpusverbinder-Exzentergehäuse (B) in die Querleiste (10) ein und drehen Sie sie dann im Uhrzeigersinn, um den Korpusverbinder-Bolzen an seiner Position zu sichern.
