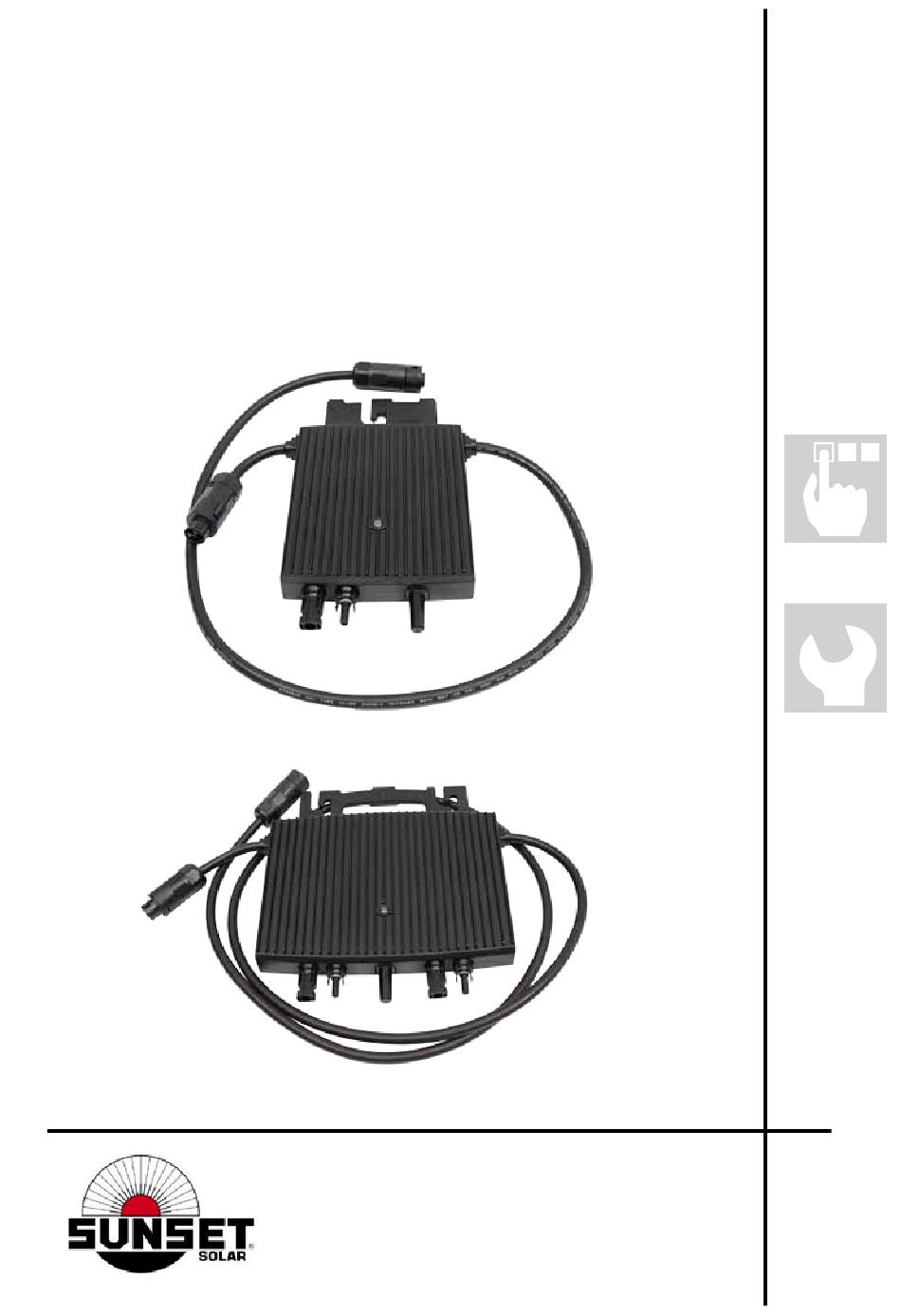

Installationsanleitung
Mikro-Wechselrichter HERF-300
(Bezeichnung bei SUNSET „WR300plus")
Mikro-Wechselrichter HERF-600
(Bezeichnung bei SUNSET „WR600plus")
SUNSET Energietechnik GmbH
Industriestr. 8 - 22
91325 Adelsdorf
Tel.-Nr.: ++49 (0) 9195/94 94 -0
Fax:
++49 (0) 9195/94 94 -690
Email: info@sunset-solar.com
- 1 -
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Sunset Solar HERF-300
Inhaltszusammenfassung für Sunset Solar HERF-300
- Seite 1 Installationsanleitung Mikro-Wechselrichter HERF-300 (Bezeichnung bei SUNSET „WR300plus“) Mikro-Wechselrichter HERF-600 (Bezeichnung bei SUNSET „WR600plus“) SUNSET Energietechnik GmbH Industriestr. 8 - 22 91325 Adelsdorf Tel.-Nr.: ++49 (0) 9195/94 94 -0 Fax: ++49 (0) 9195/94 94 -690 Email: info@sunset-solar.com - 1 -...
-
Seite 2: Inhaltsverzeichnis
Anschluss der DC-Seite (Gleichstromseite) Anschluss des Solarmoduls an den Mikro-Wechselrichters Einschalten des Systems DCU-Kommunikationsmodul WIFI Einrichten des Überwachungssystems Fehlersuche Status-LED-Anzeige 8.2 Inspektion vor Ort (nur für qualifizierte Installateure) 14/15 Routinewartung Stilllegungen Lagerung und Transport Entsorgung 15/16 Konformitätserklärungen 10.1 Einheitenzertifikat Mikro-Wechselrichter HERF-300 (WR300plus) 10.1.2 Zertifikat NA-Schutz Mikro-Wechselrichter HERF-300 (WR300plus) 10.1.3 Einheitenzertifikat Mikro-Wechselrichter HERF-600 (WR600plus) 10.1.4 Zertifikat NA-Schutz Mikro-Wechselrichter HERF-600 (WR600plus) - 2 -... -
Seite 3: Über Das Handbuch
Über das Handbuch Dieses Handbuch enthält wichtige Anweisungen für den Mikro-Wechselrichter HERF-300/HERF-600 und muss vor der Instal- lation oder Inbetriebnahme des Geräts vollständig gelesen werden. Aus Sicherheitsgründen sollten nur qualifizierte Techniker, die ausgebildet sind oder ihre Fähigkeiten unter Beweis gestellt haben, diesen Mikro-Wechselrichter unter Anleitung dieses Dokuments installieren und warten. Wichtige Sicherheitshinweise Dieses Handbuch enthält wichtige Anweisungen, die bei der Installation und dem Betrieb des netzgekoppelten Photovoltaik- Wechselrichters (Mikro-Wechselrichter) zu beachten sind. Um die Gefahr eines elektrischen Schlags zu verringern und die sichere Installation und den sicheren Betrieb des Mikro- Wechselrichters zu gewährleisten, erscheinen in diesem Dokument die folgenden Symbole, um auf gefährliche Bedingungen... -
Seite 4: Erklärung Zur Funkentstörung
Beim Trennen der Verbindung trennen Sie zuerst die AC-Verbindung, indem Sie den Abzweigschalter (sofern vorhanden) öffnen, aber den Schutzleiter im Abzweigschalter mit dem Mikro-Wechselrichter verbunden lassen, und trennen Sie dann die DC-Eingänge. Schließen Sie unter keinen Umständen den DC-Eingang an, wenn der AC-Stecker abgezogen ist. 1.2 Erklärung zur Funkentstörung CE EMC-Konformität: Das Gerät erfüllt die CE EMV-Richtlinien, die zum Schutz vor schädlichen Interferenzen bei der Installation in Wohngebieten vorgesehen sind. Das Gerät kann Hochfrequenzenergie abstrahlen und dadurch Störungen im Funkverkehr verursachen, wenn bei der Installa- tion und Verwendung des Geräts die Anweisungen nicht befolgt werden. Es kann jedoch nicht garantiert werden, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, können die folgenden Maßnahmen das Problem beheben: A) Stellen Sie die Empfangsantenne anders auf und halten Sie sie in einem größeren Abstand zum Gerät. -
Seite 5: Allgemeines Zum Mikro-Wechselrichter
Allgemeines zum Mikro-Wechselrichter Dieses System besteht aus einer Gruppe von Mikro-Wechselrichtern, die Gleichstrom (DC) in Wechselstrom (AC) umwandeln und in das öffentliche Stromnetz einspeisen. Das System ist für den Einbau eines Mikro-Wechselrichters für ein Solarmodul (WR300plus) bzw. zwei Solarmodule (WR- 600plus) ausgelegt. Jeder Mikro-Wechselrichter arbeitet unabhängig und garantiert die maximale Stromerzeugung jedes Solarmoduls. Diese Konfiguration ermöglicht es dem Benutzer, die Produktion eines einzelnen Solarmoduls direkt zu steuern und somit die Flexibilität und Zuverlässigkeit des Systems zu verbessern. -
Seite 6: Über Die Funktion
Über die Funktion Der Mikro-Wechselrichter wandelt die vom Solarmodul erzeugte Gleichspannung (DC) in Wechselspannung (AC) um und führt diese der Einspeisung in das Hausstromnetz zu. Im normalen Betriebsfall erzeugt das Solarmodul eine Spannung, sobald genügend Tages- bzw. Sonnenlicht vorhanden ist. Wenn diese Spannung in einer bestimmten Höhe und entsprechender Zeitspanne am Wechselrichter anliegt, beginnt dieser mit der Einspeisung ins Hausstromnetz und versorgt die Verbraucher im Haushalt mit Strom. Falls mehr Strom erzeugt als verbraucht wird, wird dieser in das öffentliche Stromnetz eingespeist. -
Seite 7: Elektrische Anschlüsse
Elektrische Anschlüsse Elektrische Anschlüsse Mikro-Wechselrichter „WR300plus“ Beschreibung AC-Anschluss (Stecker) DC-Anschluss AC-Anschluss (Buchse) Verschlusskappe M 4.1.2 Elektrische Anschlüsse Mikro-Wechselrichter „WR600plus“ Beschreibung AC-Anschluss (Stecker) DC-Anschluss AC-Anschluss (Buchse) Verschlusskappe M Vorsichtsmaßnahmen bei der Installation Bitte installieren Sie, wenn möglich, den Mikro-Wechselrichter und alle DC-Anschlüsse unter bzw. hinter dem Solarmodul, um direkte Sonneneinstrahlung, Regen, Schneelast, UV-Strahlung usw. zu vermeiden. Lassen Sie um das Gehäuse des Mikro-Wechselrichters herum mindestens 2 cm Platz, um die Belüftung und Wärmeableitung zu gewährleisten. - 7 -... -
Seite 8: Vorbereitung Der Installation
Vorbereitung der Installation Die Installation der Anlage erfolgt in Abhängigkeit von der Systemauslegung und dem Aufstellungsort der Anlage. Die Installation muss bei vom Netz getrenntem Gerät (Trennschalter, wenn vorhanden geöffnet) und bei beschatteten oder isolierten Solarmodulen erfolgen. Vergewissern Sie sich anhand der technischen Daten, dass die Umgebungsbedingungen den Anforderungen des Mikro- Wechselrichters entsprechen (Schutzart, Temperatur, Feuchtigkeit, Höhe usw.). Um einen Leistungsabfall aufgrund eines Anstiegs der Innentemperatur des Mikro-Wechselrichters zu vermeiden, setzen Sie ihn nicht dem direkten Sonnenlicht aus. Um eine Überhitzung zu vermeiden, achten Sie immer darauf, dass der Luftstrom um den Mikro-Wechselrichter nicht blo- ckiert wird. Installieren Sie das Gerät nicht an Orten, an denen sich Gase oder entflammbare Stoffe befinden können. Vermeiden Sie elektromagnetische Störungen, die den ordnungsgemäßen Betrieb von elektronischen Geräten beeinträchti- gen können. Beachten Sie bei der Wahl des Aufstellungsortes die folgenden Bedingungen: • Installieren Sie die Anlage nur auf Strukturen, die speziell für Solarmodule konzipiert sind. -
Seite 9: Montage Des Mikro-Wechselrichters An Einem Weiter Entfernten Ort
4.4.2 Montage des Mikro-Wechselrichters an einem weiter entfernten Ort Falls der Mikro-Wechselrichter nicht an dem Edelstahl-Halterungsset befestigt wird, kann dieser mittels des optional er- hältlichen DC-Verlängerungskabels (+/-) inkl. MC4-kompatiblen Steckern, Art.-Nr. 29002 an einem weiter entfernten Platz montiert werden. Bei der Montage an der Hauswand o.ä. ist darauf zu achten, dass die Belüftung und Wärmeableitung gewährleistet ist. Anschluss der AC-Seite (Wechselstromseite) Verschlusskappe M Montieren Sie die Verschlusskappe M auf den offenen AC-Anschluss. Abb. WR300plus Abb. WR600plus 5.2 Anschlussmöglichkeiten (AC) Der Wechselrichter WR300(600)plus bietet eine 3-polige Buchse als Anschlussmöglichkeit. -
Seite 10: Variante 2: Zertifizierter Ac-Stecker
5.2.2 Variante 2: Zertifizierter AC-Stecker Wenn vom Netzbetreiber der Anschluss mit Schukostecker nicht er- laubt ist, muss von einer qualifizierten Elektrofachkraft der Schuko- ✓ stecker vom AC-Kabel entfernt werden und dafür der mitgelieferte zertifizierte AC-Stecker angebracht werden. Das lose Ende des 3-adrigen-AC-Kabels wirdb mit dem im Lieferum- fang enthaltenen AC-Stecker verbunden: Alternativ: Anschluss mit zertifiziertem AC-Stecker L - braunes Kabel am Beispiel der... -
Seite 11: Größere Entfernung Zwischen Zwei Wr300Plus
Verschlusskappe M Den offenen AC-Anschluss verschließen Sie mit der Verschlusskappe M). Nehmen Sie den weiteren elektrischen Anschluss, wie unter Punkt 5.2.1 oder 5.2.2 vor. 5.3.1 Größere Entfernung zwischen zwei Wechselrichtern WR300plus Wenn die Entfernung zwischen den zwei Wechselrichtern größer ist und das am Wechselrichter vor- handene AC-Kabel nicht ausreicht, verwenden Sie zur Verlängerung das mitgelieferte 5m AC-Verlän- gerungskabel. Dieses muss ggf. auf die benötigte Länge zugeschnitten werden. Um beide Wechselrichter an einem AC-Strang anzuschließen, empfehlen wir das bauseits erhältliche Verteilerblockset, Art.-Nr. 29003 zu erwerben. -
Seite 12: Anschließen Des Ac-Endkabels
Anschließen des AC-Endkabels Nachfolgend beschriebene Hinweise sind nur für Sonderkonfigurationen notwendig und sollten immer von einer qualifizierten Elektrofachkraft durchgeführt werden. A) Installation des Kabelendsteckers Stabiler Schraubenschlüssel Nr. 30 oder Schraubenschlüssel mit einer Breite von mehr als 3 cm. Kreuzschraubendreher Nr.1. Abisolierzange. Klemmkralle Dichtung Mutter... -
Seite 13: Anschluss Der Dc-Seite (Gleichstromseite)
Anschluss der DC-Seite (Gleichstromseite) Anschluss des Solarmoduls an den Mikro-Wechselrichter Schließen Sie die DC-Kabel des Solarmoduls an die DC-Eingangsseite des Mikro-Wechselrichters an. Abb. WR600plus Beschreibung 1(a) Solarmodul Mikro-Wechselrichter AC-Anschluss (Stecker) Abb. WR300plus AC-Anschluss (Buchse) DC-Anschluss Verschlusskappe M Einschalten des Systems A) Schalten Sie den AC-Unterbrecher des Abzweigstromkreises oder FI-Schalter (wenn vorhanden) ein. -
Seite 14: Fehlersuche
Fehlersuche Status-LED-Anzeige Bei Nutzung des DCU-Kommunikationsmoduls (optional erhältlich) werden alle Fehler an die DCU gemeldet. Weitere Informationen finden Sie in der lokalen APP der DCU oder auf der HERF Monitoring Plattform. Die LED blinkt beim Einschalten fünfmal. Alle grünen Blinkzeichen (1s Abstand) zeigen einen normalen Start an. 1. Startvorgang • Fünfmaliges grünes Blinken (0,3s Pause): Erfolgreiches Starten. •... -
Seite 15: Routinewartung
• Stellen Sie sicher, dass alle AC-Leistungsschalter ordnungsgemäß funktionieren und geschlossen sind. • Überprüfen Sie die DC-Verbindungen zwischen dem Mikro-Wechselrichter und dem PV-Modul. • Stellen Sie sicher, dass die Gleichspannung des Solarmoduls innerhalb des zulässigen Bereichs liegt, siehe technische Daten. Falls das Problem weiterhin besteht, rufen Sie bitte den Kundendienst Ihres Händlers an. Versuchen Sie nicht, den Mikro-Wechselrichter zu reparieren. Wenn die Fehlersuche fehlschlägt, kann der Mikro-Wechselrichter mit Rechnungskopie an SUNSET Energietechnik GmbH, Industriestr. 8-22, D-91325 Adelsdorf zur Reparatur bzw. zum Austausch eingesendet werden. Routinewartung 1. Nur autorisiertes Personal darf die Wartungsarbeiten durchführen und ist dafür verantwortlich, dass alle Anomalien gemeldet und behoben werden. 2. Verwenden Sie bei der Durchführung der Wartungsarbeiten stets die vom Arbeitgeber bereitgestellte persönliche Schutzausrüstung. -
Seite 16: Konformitätserklärungen
Anlage in Ihrer Nähe finden. Nichtbeachtung dieser EU Richtlinie kann schweren Auswirkungen auf die Umwelt und Ihre Gesundheit führen. Spezifikationen können sich ohne vorherige Ankündigung ändern. Konformitätserklärungen 10.1 Einheitenzertifikat HERF-300 (SUNSET „WR300plus) Einheitenzertifikat Hersteller / Antragsteller: Xiamen E-star Energy Co.,Ltd. 5F, Liantai Bldg, No. 43 Huli Avenue, Xiamen, China... -
Seite 17: Zertifikat Na-Schutz Mikro-Wechselrichter Herf-300 (Wr300Plus)
10.1.2 Zertifikat für den NA-Schutz HERF-300 (SUNSET „WR300plus) Zertifikat für den NA-Schutz Hersteller / Antragsteller: Xiamen E-star Energy Co.,Ltd. 5F, Liantai Bldg, No. 43 Huli Avenue, Xiamen, China Typ NA-Schutz: Integrierter NA-Schutz Zugeordnet zu HERF-500 Erzeugungseinheit Typ: HERF-400 HERF-300 Firmwareversion: V01.00.02... -
Seite 18: Einheitenzertifikat Mikro-Wechselrichter Herf-600 (Wr600Plus)
10.1.3 Einheitenzertifikat HERF-600 (SUNSET „WR600plus) Einheitenzertifikat Hersteller / Antragsteller: Xiamen E-star Energy Co.,Ltd. 5F, Liantai Bldg, No. 43 Huli Avenue, Xiamen, China Typ Erzeugungseinheit: Photovoltaikwechselrichter Name der EZE: HERF-1000 HERF-800 HERF-600 Wirkleistung (Nennleistung bei Nennbedingungen) [W]: Bemessungsspannung: 230V; N; PE Firmwareversion: V01.00.04 Netzanschlussregel:... -
Seite 19: Zertifikat Na-Schutz Mikro-Wechselrichter Herf-600 (Wr600Plus)
10.1.4 Zertifikat für den NA-Schutz HERF-600 (SUNSET „WR600plus) Zertifikat für den NA-Schutz Hersteller / Antragsteller: Xiamen E-star Energy Co.,Ltd. 5F, Liantai Bldg, No. 43 Huli Avenue, Xiamen, China Typ NA-Schutz: Integrierter NA-Schutz Zugeordnet zu HERF-1000 Erzeugungseinheit Typ: HERF-800 HERF-600 Firmwareversion: V01.00.04 Netzanschlussregel: VDE-AR-N 4105:2018-11 –... - Seite 20 Kontakt: SUNSET Energietechnik GmbH ndustriestrasse 8-22 D-91325 Adelsdorf • Telefon: +49 (0) 91 95/ 94 94 - 0 • Telefax: +49 (0) 91 95/ 94 94 - 690 • E-Mail: info@sunset-solar.com • Internet: www.sunset-solar.com Stand: 04/2023 - 20 -...
