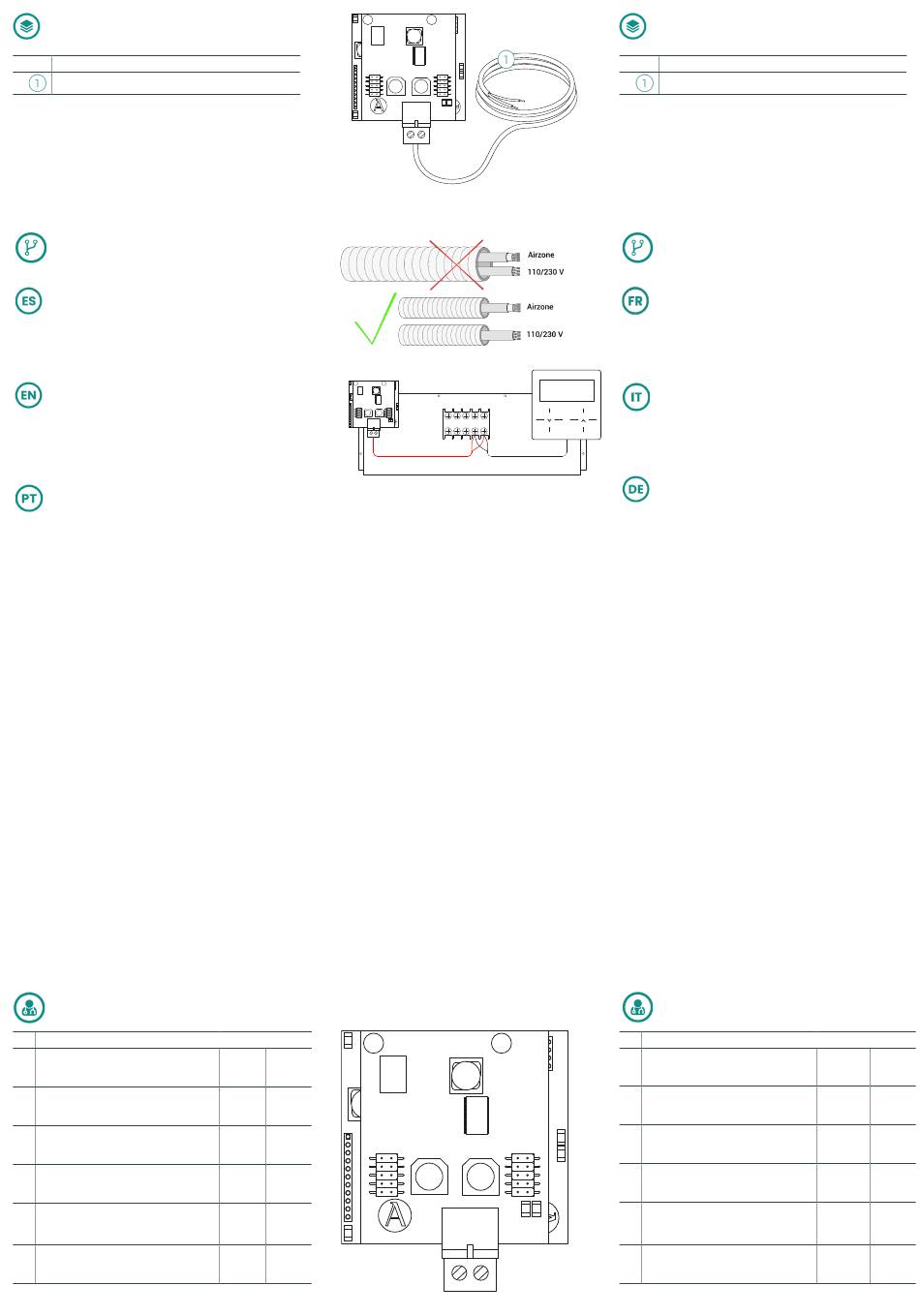

(ES) COMPONENTES / (EN) ELEMENTS / (PT)
ELEMENTOS
Nº
Descripción / Description / Descriçao
Cables de conexión a unidad / Unit connection wires / Cabos de
ligaçao a unidade
(ES) CONEXIÓN / (EN) CONNECTION
(PT) CONEXÃO
Importante: Necesita mando cableado XK46 o equivalente.
Retire la alimentación de la unidad interior y del sistema Airzone.
1.
2.
Conecte la pasarela Airzone al bornero
mediante el cable suministrado por Airzone.
Alimente la unidad interior y el sistema Airzone. Compruebe los LEDs de
3.
la pasarela (ver apartado Autodiagnóstico).
Important: Wired controller required XK46 or equivalent.
Disconnect the indoor unit and the Airzone system.
1.
Connect the Airzone Gateway to the
2.
cable supplied by Airzone.
Power the indoor unit and the Airzone system. Check the gateway LEDs
3.
(see self-diagnosis section).
Importante: Necessita comando com cabos XK46 ou equivalente.
Retire a alimentação da unidade interior e do sistema Airzone.
1.
H1-H2
2.
Conecte o gateway Airzone à porta
cabo fornecido pela Airzone.
Alimente a unidade interior e o sistema Airzone. Verifique os LEDs do
3.
gateway (consulte o secção de Autodiagnóstico).
(ES) AUTODIAGNÓSTICO / (EN) SELF-
DIAGNOSIS / (PT) AUTODIAGNÓSTICO
Nº
Significado / Meaning / Significado
Actividad del micro controlador
D3
Micro controller activity
Atividade do microcontrolador
Transmisión de datos hacia el sistema Airzone
D8
Data transmission to the Airzone system
Transmissão de dados até o sistema Airzone
Recepción de datos desde el sistema Airzone
D9
Data reception from the Airzone system
Receção de dados do sistema Airzone
Alimentación de la pasarela
D11
Gateway power supply
Alimentação do gateway
Transmisión de datos hacia la unidad interior
D34
Data transmission to the indoor unit
Transmissão de dados até a unidade interior
Recepción de datos desde la unidad interior
D35
Data reception from the indoor unit
Receção de dados da unidade interior
H1-H2
de la unidad interior,
2.
H1-H2
port of the unit using the
da unidade interior com o
Parpadeo
Verde
D11
Blinking
Green
Pisca
Verde
Parpadeo
Rojo
Blinking
Red
Pisca
Vermelho
Parpadeo
Verde
Blinking
Green
Pisca
Verde
Fijo
Rojo
Fixed
Red
Fixo
Vermelho
Parpadeo
Rojo
Blinking
Red
Pisca
Vermelho
Parpadeo
Verde
Blinking
Green
Pisca
Verde
H1
H2
D34
D35
D3
(FR) ELEMENTS / (IT) ELEMENTI / (DE)
BESTANDTEILE
Nº
Description / Descrizione / Beschreibung
Câbles de connexion à l'unité / Cavi di collegamento a unità / Kabel für
die Einheit Installation
(FR) CONNEXION / (IT) COLLEGAMENTI
(DE) VERBINDUNG
Important: Nécessite télécommande filaire XK46 ou équivalent.
Coupez l'alimentation de l'unité intérieure ainsi que celle du système
1.
Airzone.
Connectez la passerelle Airzone au port
2.
moyen d'un câble fourni par Airzone.
3.
Rétablir l'alimentation de l'unité intérieure et du système Airzone.
Vérifiez l'état des LED de la passerelle (voir la section autodiagnostic).
Importante: È necessario un comando cablato XK46 o equivalente.
Sospendere l'alimentazione dell'unità interna e quella del sistema
1.
Airzone.
2.
Collegare l'interfaccia Airzone alla porta
cavo fornito da Airzone.
3.
Alimentare l'unità interna e il sistema Airzone. Verificare i LED
dell'interfaccia (vedi sezione Autodiagnos).
Wichtig: Kabel-Fernbedienung erforderlich XK46 oder gleichwertig.
1.
Trennen Sie die Stromversorgung des Innengeräts sowie des Airzone-
Systems ab.
2.
Schließen Sie das von Airzone mitgelieferte Netzkabel an den Kontakt
H1-H2
an.
Schließen Sie die Stromversorgung des Innengeräts sowie des
3.
Airzone-Systems an. Überprüfen Sie die LEDs des Gateways (Siehe abschnitt
Selbstdiagnose).
(FR) AUTODIAGNOSTIC / (IT) AUTODIAGNOSI
(DE) SELBSTDIAGNOSE
Nº
Signification / Significato / Bedeutung
Activité du microcontrôleur
D3
Attività del microprocessore
Funktion der Mikrosteuerung
Transmission des données au système Airzone
D8
Trasmissione dei dati verso il sistema Airzone
Datenübermittlung zum Airzone-System
D9
Réception des données du système Airzone
D9
Ricezione dei dati dal sistema Airzone
D8
Datenempfang vom Airzone-System
Alimentation de la passerelle
D11
Alimentazione dell'interfaccia
Gateway-Stromversorgung
Transmission des données à l'unité intérieure
D34
Trasmissione dei dati verso l'unità interna
Datenübermittlung zum Innengerät
Réception des données de l'unité intérieure
D35
Ricezione dei dati dall'unità interna
Datenempfang vom Innengerät
H1-H2
de l'unité intérieure au
H1-H2
dell'unità interna con il
Clignotement
Vert
Lampeggia
Verde
Blinken
Grün
Clignotement
Rouge
Lampeggia
Rosso
Blinken
Rot
Clignotement
Vert
Lampeggia
Verde
Blinken
Grün
Fixe
Rouge
Fisso
Rosso
Rot
Fest
Clignotement
Rouge
Lampeggia
Rosso
Blinken
Rot
Clignotement
Vert
Lampeggia
Verde
Blinken
Grün
