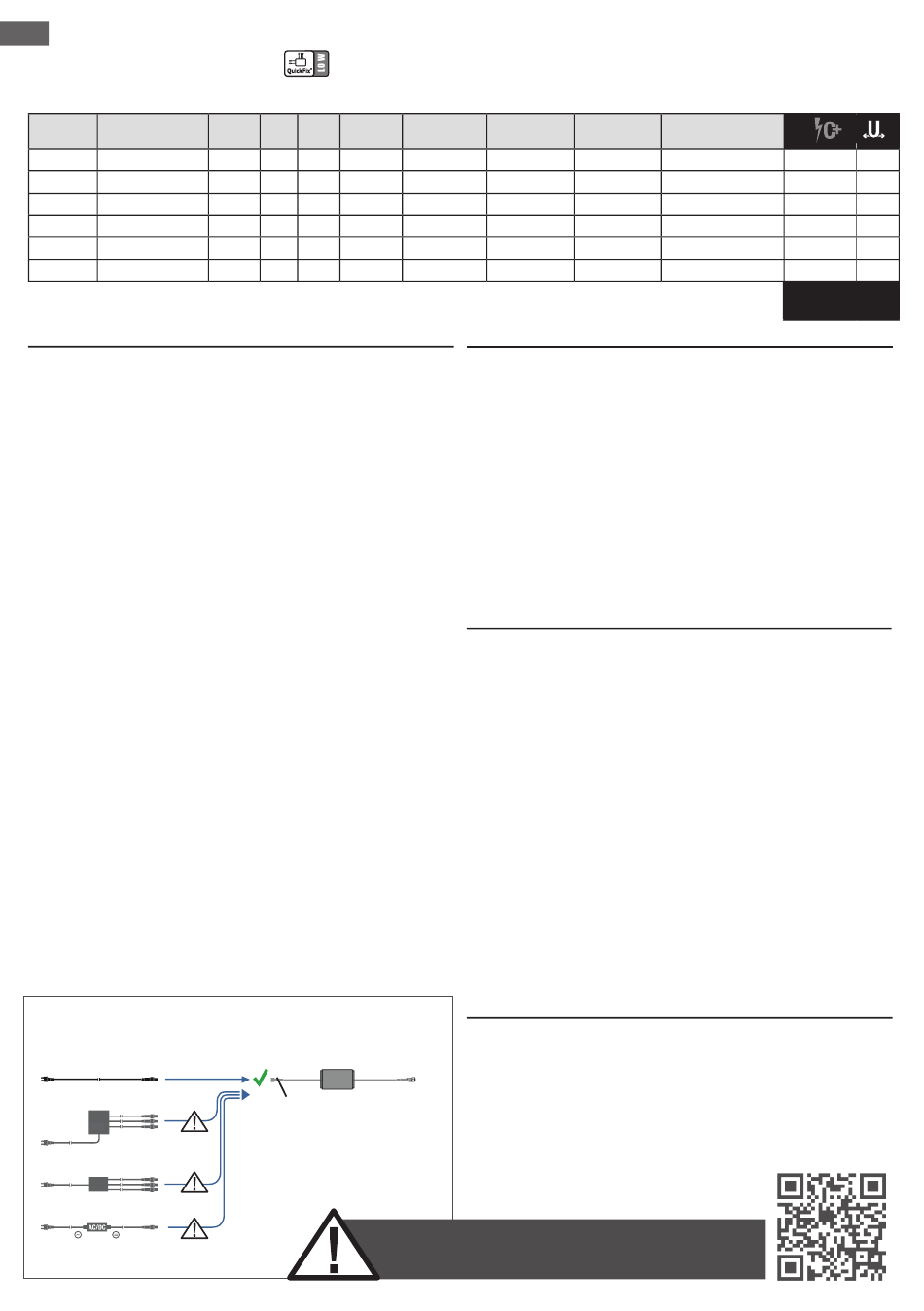

MK QuickFix 3+ Bedienungsanleitung Seite 2

Q uick Fix 3+
®
POWER SUPPLY
PVC 36V DC
Art. Nr. Dimension
014-143 80 x 35 x 23 mm
014-144 162 x 35 x 23 mm
014-145 107 x 85 x 25 mm
014-146 160 x 72 x 42 mm
014-031 200 x 72 x 42 mm
014-151 240 x 72 x 42 mm
* Kurzschlussfest, Überlastschutz, Übertemperaturschutz
Warnungen & Vorsichtsmaßnahmen
1 Das Produkt ist für den Einsatz im Aussen- und Innenbereich geeignet
2 Stellen Sie sicher, dass das Produkt bei Temperaturschwankungen
entsprechend gegen thermische Längenveränderungen des
Montageuntergrundes geschützt wird.
3 Es ist kein Kinderspielzeug und muss deshalb außerhalb der Reichweite von
kleinen Kindern aufbewahrt bzw. verwendet werden!
4 Verarbeiten Sie das Produkt nie, wenn dieses in Betrieb ist!
5 Das Produkt darf nicht getrennt, gekürzt oder in irgend einer Form verändert
werden!
6 Betreiben Sie das Produkt niemals in der Verpackung.
7 Betreiben Sie das Produkt niemals im Wasser oder mit nassen Händen!
8 Betreiben Sie das Produkt niemals in der Nähe von leicht entflammbaren oder
explosiven Materialien!
9 Bei einem Gewitter dürfen Sie das Gerät nicht betreiben, es könnte zu
Überspannung kommen.
10 Platzieren und verwenden Sie das Produkt niemals in der Nähe von
Hitzequellen (z.B. Öfen).
11 Betreiben Sie das Produkt nur mit ausreichender Lüftung und Kühlung.
12 Decken Sie das Produkt nicht ab und umhüllen Sie es nicht mit Papier oder
ähnlichen Materialien.
13 Wenn sie dieses Produkt im Außenbereich betreiben, müssen Sie den
Netzstecker an eine IP-X4 Buchse (Aussensteckdose) anschließen!
14 Wenn Sie das Produkt im Aussenbereich betreiben, benutzen Sie immer einen
Fehlerstrom-Schutzschalter (max. FI-30mA) zwischen der Zuleitung (220-240V)
und dem Produkt.
15 Ziehen Sie bitte den Netzstecker bei Nichtgebrauch.
16 Während des Betriebs dürfen Sie keinesfalls die angeschlossenen Produkte
abstecken. Am Ende eines Einsatzes bitte zuerst das Produkt von der
Netzspannung trennen und erst danach die angeschlossenen Lichtprodukte.
17 Schützen Sie alle Kabel und Isolierungen vor eventuellen Beschädigungen!
18 Kontrollieren Sie regelmäßig, ob alle Verbindungen immer sorgfältig und gut
verschraubt sind!
19 Verbinden Sie das Produkt niemals mit elektrischen Produkten anderer
Hersteller!
20 Das Produkt darf nicht mit konventionellen Glühbirnen-Produkten verbunden
werden. Nicht 12V oder 24V kompatibel.
21 Ein beschädigtes Produkt MUSS entsorgt werden!
22 Entsorgen Sie defekte Produkte immer ordnungsgemäß!
23 Das Produkt darf nur vom qualifizierten Fachmann verarbeitet werden!
24 Kontaktieren Sie bei technischen Fragen immer einen qualifizierten Fachmann.
25 Bewahren Sie die Bedienungsanleitung auf!
Benutzen Sie für dieses QuickFix® Produkt
ausschließlich einen QuickFix® Main Connector!
QuickFix Main Connector
®
QuickFix LED BOX anim, dmx
®
ANIM
DMX
BEE
QuickFix LED BOX
®
LED
BOX
QuickFix LED Main Connector
®
All manuals and user guides at all-guides.com
Gewicht min. max. Ausgänge
LED LED
0.15 kg 40 200 1
0.30 kg 100 500 1
0.45 kg 195 975 1
0.75 kg 390 1975 1
0.89 kg 660 3300 1
1.07 kg 1100 5500 1
QuickFix Produkt
®
X
Nennspannung
Lesen Sie vor Inbetriebnahme des Produktes diese Bedienungsanleitung!
Sicherung max. Belastung max. Belastung
pro Ausgang
x * 7.2 W
x * 18 W
x * 35 W
x * 70 W
x * 120 W
x * 200 W
Warnungen - Vor Inbetriebnahme
26 Befolgen Sie alle Anweisungen dieser Bedienungsanleitung gewissenhaft!
27 Kontrollieren Sie vor der Inbetriebnahme, dass die Netzspannung mit der auf
dem Netzstecker angegebenen Nominalspannung übereinstimmt!
28 Kontrollieren Sie das Produkt vor Inbetriebnahme immer auf etwaige
Beschädigungen.
29 Dieses Produkt darf nicht ohne die richtig positionierten Dichtungen in Betrieb
genommen werden.
30 Montieren Sie das Produkt nicht wenn es sehr kalt ist. Risse und andere
Beschädigungen an der Isolierung können entstehen. Gefahr durch
Stromschlag!
31 Achten Sie darauf, dass das Anschlusskabel und die innere Leitung nicht
mechanisch belastet wird.
32 Hängen oder befestigen Sie keine Gegenstände an das Produkt.
33 Beachten Sie, daß die Lebensdauer des Produktes sehr von der Art der
Behandlung während der Montage, Demontage und Lagerung abhängig ist.
34 Behandeln Sie das Produkt stets sorgfältig und sachgerecht!
Warnungen - Montage
35 Vergewissern Sie sich, dass die Norm VDE 0100 oder die für Ihr Land
entsprechende Norm während der Installation eingehalten wird.
36 Die Montage darf nur bei trockenen Wetterbedingungen durchgeführt werden.
37 Benützen Sie bei der Montage keinerlei scharfkantige metallische Werkzeuge
oder Befestigungsmaterial (wie z.B. Drähte). Diese können das Produkt
beschädigen, Kurzsschlüsse verursachen und in weiterer Folge zum Brand des
Produktes führen!
38 Befestigen Sie das Produkt immer stabil und möglichst geradlinig. Lassen Sie
das Produkt nie frei hängen oder schwingen!
39 Achten Sie bei Verwendung von Kunststoffschnüren, Klebebändern,
Kabelbindern oder Schraubbrücken darauf, dass das Produkt nicht zu stark
eingeschnürt bzw. zu stark gepresst wird. Beschädigungen der Isolierung
können die Folge sein.
40 Nicht mit dem Hammer oder anderen Werkzeugen auf das Produkt schlagen -
dadurch könnte das Produkt beschädigt werden!
41 Bei freihängender Montage des Produktes ist dieses mit Stahlseil abzuhängen
und ca. alle 10 cm an diesem anzuklipsen.
42 Sorgen Sie bei großen Installationen immer für eine entsprechende
Zugentlastung!
43 Unabhängiges Vorschaltgerät, zur Verwendung außerhalb von Leuchten
ohne zusätzliche Abdeckung.
Montagehinweis: Sichere Produktkombination
Mit QUICK FIX® lassen sich alle gekennzeichneten Gummi Outdoor Produkte
untereinander verbinden. Daher müssen Sie vorher kalkulieren, ob die gewünschte
Kombination sicher ist. Achten Sie auf das QuickFix® Logo!
Schritt 1: Maximale Belastbarkeit der Produkte
Einzelne Produktleistung in Watt x der Anzahl der maximal koppelbaren Produkte =
Max. Belastbarkeit in Watt
Schritt 2: Überprüfung der Produktkombination
Bei Produktkombinationen darf die Gesamtbelastung (W)
niemals größer sein, als die max. Belastbarkeit (W) des
schwächsten Produktes.
Weitere Produktinformationen finden Sie
in unserem Produktkatalog oder auf
www.mk-illumination.com
Bedienungsanleitung
Empfohlener Temperaturbereich -20°C bis +40°C
Nennspannung
Gesamt
7.2 W 100-240 V AC 50-60Hz
18 W 100-240 V AC 50-60Hz
35 W 100-240 V AC 50-60Hz
70 W 100-240 V AC 50-60Hz
120 W 100-240 V AC 50-60Hz
200 W 100-240 V AC 50-60Hz
1.58 - 7.9 -
3.96 - 19.8 -
7.7 - 38.5 -
15.21 - 77 -
26.4 - 132 -
44 - 220 -
QuickFix Point
®
System
