annell I-TRON ZERO Montageanleitung
Inhaltszusammenfassung für annell I-TRON ZERO
- Seite 1 Made in Italy Mounting Instructions Product: I-TRON 5P5 Technical Division I-TRON ZERO I-TRON 1 I-TRON 2 rev. 03 of 01/2023 Pag. 1 of 13...

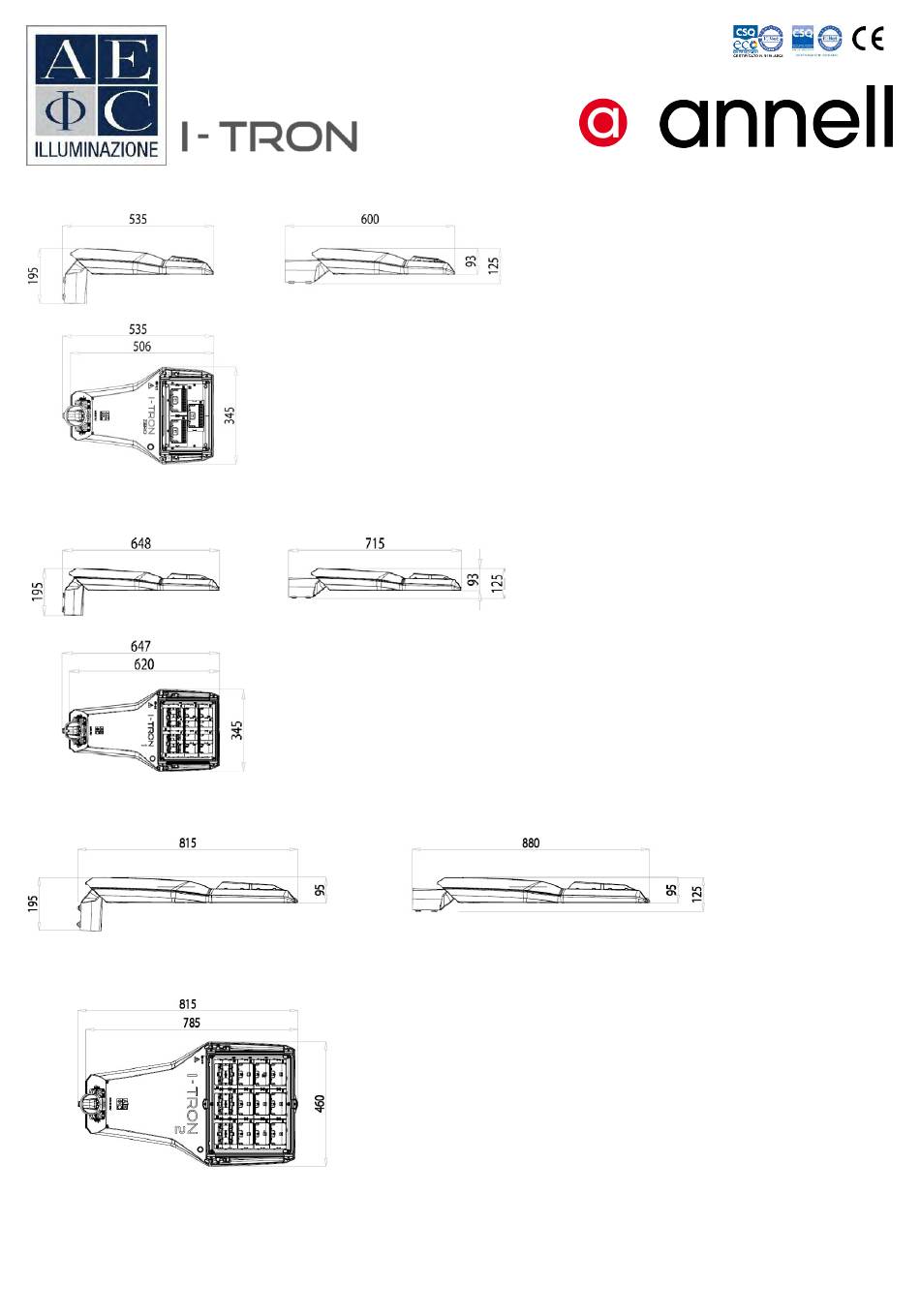

- Seite 2 Made in Italy Mounting Instructions Product: I-TRON 5P5 Technical Division I-TRON ZERO I-TRON 1 I-TRON 2 SUPERFICIE WINDANGRIFFSFLÄCHE SIDE AREA 0.03 m 0.04 m 0.06 m LATERALE (SEITE) SUPERFICIE DI WINTANGRIFFSFLÄCHE BASE AREA 0.13 m 0.16 m 0.28 m BASE...
- Seite 3 Technical Division Montaggio attacco - Mounting of attachment - Mastadapter I-TRON ZERO I-TRON 1 I-TRON 2 Viste di esempio dell’apparecchio I-TRON Zero Example views of I-TRON Zero luminaire Beispielansichten des I-TRON Zero Geräts Testa palo Ø33-60mm. Ø33-60mm post top. Mastkopf Ø33-60mm.
- Seite 4 Made in Italy Mounting Instructions Product: I-TRON 5P5 Technical Division Montaggio* – Mounting* – Mastmontage* 2 Viti – 2 Screws – 2 Schrauben M8, 6mm, 15Nm 2 Grani – 2 Grub screws – 2 Schrauben M8, 6mm, 10Nm 2 Viti – 2 Screws – 2 Schrauben M8, 6mm, 15Nm *Il fissaggio del testa palo deve avvenire ad apparecchio chiuso.
- Seite 5 Made in Italy Mounting Instructions Product: I-TRON 5P5 Technical Division Inclinazione a Braccio (BR)* Inclinazione a Testa Palo (TP)* Post Top Tilt Angle (TP) Bracket Tilt Angle (BR) Aufsatzmontage Winkeleinstellung Ansatzmontage Winkelseinstellung *La regolazione deve avvenire ad apparecchio chiuso. *The adjustment shall be performed with the luminaire closed.
- Seite 6 Made in Italy Mounting Instructions Product: I-TRON 5P5 Technical Division Connessione elettrica cl.1 e cl.2 - Apparecchio con connettore Electrical line connection cl.1 and cl.2 - Luminaire with external connector Elektrischer Anschluss ks.1 und ks.2 - Gerät mit Stecker 6-7 mm <...
- Seite 7 Made in Italy Mounting Instructions Product: I-TRON 5P5 Technical Division Connessione elettrica cl.1 e cl.2 - Apparecchio con cavo uscente Electrical line connection cl.1 and cl.2 - Luminaire with outgoing cable Elektrischer Anschluss ks.1 und ks.2 - Gerät mit Ausgehenden Kabel I-TRON è...
- Seite 8 Made in Italy Mounting Instructions Product: I-TRON 5P5 Technical Division Apertura apparecchio – Luminaire opening - Gerät öffnung Aprire manualmente sollevando la molla di chiusura. Open manually by lifting the closing spring. Durch manuelles Anheben der Schließfeder öffnen. rev. 03 of 01/2023 Pag.
-
Seite 9: Electrical Line Connection Cl.1 And Cl.2 Elektrischer Anschluss Ks.1 Und Ks
Made in Italy Mounting Instructions Product: I-TRON 5P5 Technical Division Connessione elettrica cl.1 e cl.2 Electrical line connection cl.1 and cl.2 Elektrischer Anschluss ks.1 und ks.2 Sezionatore Morsettiera On-load switch Terminal Block Trennschalter Klemmleiste Serrare il fermacavo sulla guaina del cavo di alimentazione Tighten the cable clamp on the outer sheath of the... - Seite 10 Made in Italy Mounting Instructions Product: I-TRON 5P5 Technical Division Manutenzione interna - Internal maintenance - Interne Wartung d-c-b-a a-b-c-d Rimozione vetro Rimozione manuale Rimozione delle Rimozione PCB Remove glass dell’ottica connessioni LED PCB removing Entfernen Glas Manually remove the Remove the LED Entfernen PCB secondary optics...
- Seite 11 Made in Italy Mounting Instructions Product: I-TRON 5P5 Technical Division Manutenzione SPD (opzionale) SPD Maintenance (optional) SPD Uberspannungsschutzmodul (optional) Il dispositivo di protezione installato nell’apparecchio è dotato di un sistema di interruzione del circuito a fine vita che esclude l’alimentazione dell’apparecchio. In caso di spegnimento dell’apparecchio ad impianto alimentato, controllare l’attività...
- Seite 12 Made in Italy Mounting Instructions Product: I-TRON 5P5 Technical Division Schema elettrico – Electrical scheme - Schaltplan PE solo classe I PE class I only Erdung nur SK I DALI/1-10V Schema elettrico WL - WL electrical scheme - WL Schaltplan PE solo classe I PE class 1 only Erdung nur SK I...
- Seite 13 Made in Italy Mounting Instructions Product: I-TRON 5P5 Technical Division INFORMAZIONI AGLI UTENTI - INFORMATION TO THE CUSTOMERS - INFORMATIONEN FÜR DIE KUNDEN! Smaltimento di vecchie apparecchiature elettriche ed elettroniche (Applicabile nell'Unione Europea e negli altri paesi europei con sistema di raccolta differenziata). Disposal of Old Electrical &...
