Airwatergreen FLEX Basic Handbuch
Inhaltszusammenfassung für Airwatergreen FLEX Basic

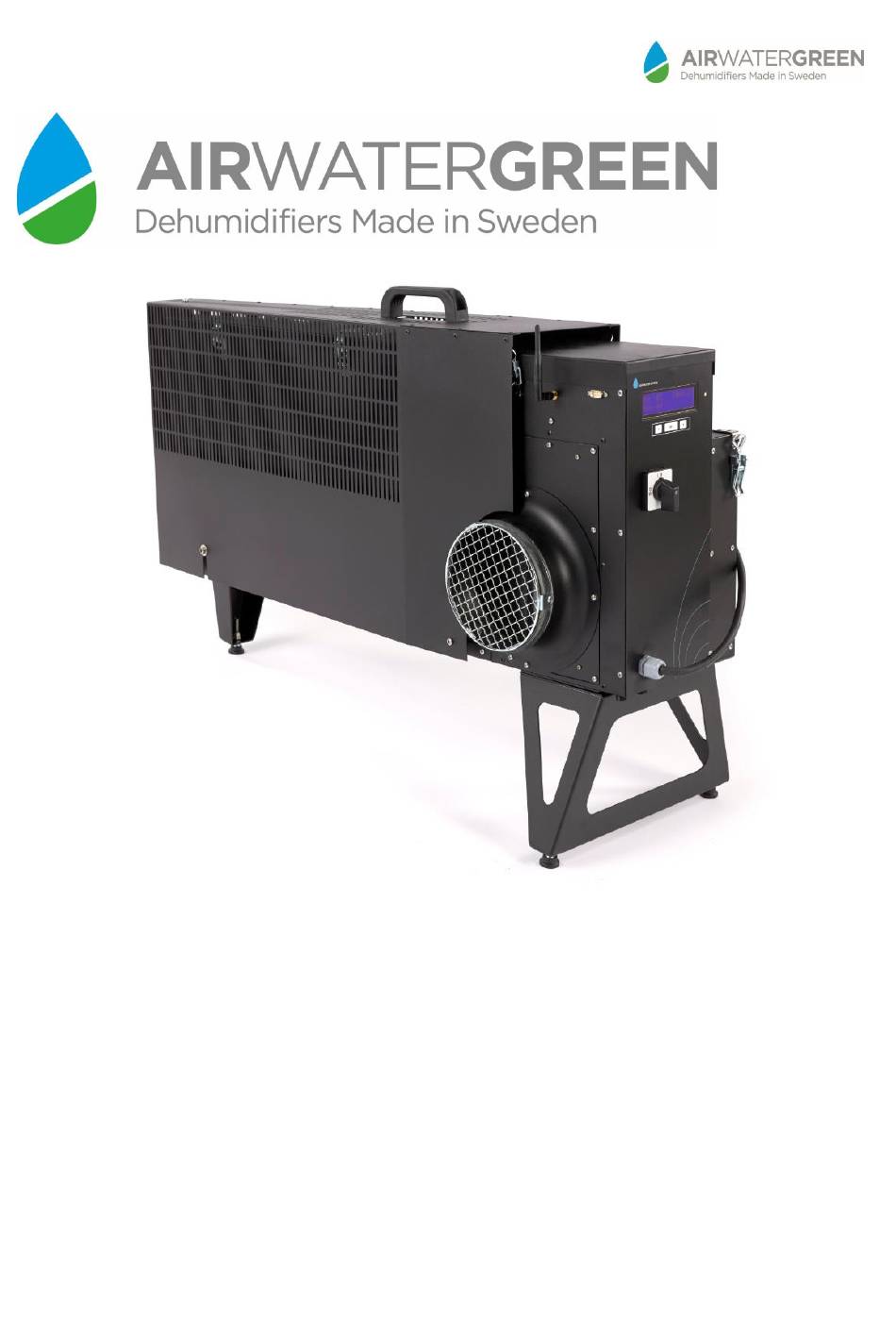

- Seite 1 Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 Handbuch für FLEX Basic, Smart, Cloud und Integrate Original-Betriebsanleitung Februar 2021 © Airwatergreen AB | +46-(0)18-800 44 00 | support@airwatergreen.com Seite 1 von 40...
-
Seite 2: Inhaltsverzeichnis
Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 Inhalt 1. Wichtige Informationen ........................ 4 1.1. Garantie ............................. 5 2. Einleitung ............................6 3. Installation ............................ 9 3.1. Grundvoraussetzungen ......................10 4. Betrieb ............................11 4.1. Entfeuchtung in einen Behälter ....................11 4.2. Inbetriebnahme der WiFi-Funktion ..................12 4.3. - Seite 3 Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 6.8. Servicecode zurückstellen ....................... 31 6.9. Fehlercodes ..........................32 6.10. Austausch der Kassette bei Anzeige des Servicecodes ............32 6.11. Austausch des Stellantriebs bei Anzeige des Servicecodes ..........32 7. Entsorgung ..........................33 Anhang 1 ............................34 Anhang 2 ............................
-
Seite 4: Wichtige Informationen
Version 2021-02-26 1. Wichtige Informationen Flex Basic, Smart, Cloud und Integrate sind zur Entfeuchtung und Aufwärmung von Luft vorgesehen. Wenn der Luftentfeuchter zu anderen Zwecken als den im vorliegenden Handbuch angegebenen verwendet wird, kann es zu Personen- und Sachschäden kommen. -
Seite 5: Garantie
Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 Abbildung 1: Drehschalter des Entfeuchters Airwatergreen AB erklärt, dass die Konstruktion des Entfeuchters der Maschinenrichtlinie 2006/42/EG, der EMV-Richtlinie 2004/108/EG, der Richtlinie 2011/65/EU (RoHs), der R&TTE- Richtlinie und der WEEE-Richtlinie 2002/96/EG entspricht. Der Entfeuchter entspricht der Norm EN60335-1:2002/A14:2010 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche... -
Seite 6: Einleitung
Flex- Basic, Smart, Cloud und Integrate sind Kondensentfeuchter und zur Regulierung der Luftfeuchtigkeit vorgesehen. Die Geräte bewirken die Kondensation von Feuchtigkeit mithilfe des patentierten Verfahrens für die warme Kondensation von Airwatergreen. Im vorliegenden Handbuch werden die Installationsverfahren, der Betrieb, die Wartung und Pflege sowie die Entsorgung des Produkts zum Ende seiner Lebensdauer beschrieben. - Seite 7 Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 Abb. 3: Strömungsrichtung in der Aufnahmephase. Während der Aufnahmephase bleibt der Luftstrom stehen, der Entfeuchter wird warm, und das Kondenswasser fließt durch den Ablauf hinaus. Die Abbildung unten zeigt, wo das Wasser herausfließt. © Airwatergreen AB | +46-(0)18-800 44 00 | support@airwatergreen.com...
- Seite 8 Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 Abb. 4: Schematische Darstellung der Ausflussrichtung des Kondenswassers. Im Handbuch kommen folgende Definitionen zur Anwendung: Komponente Zweck Elektro-Abdeckung Abdeckung zum Schutz der Elektronik Kondensatorabdeckung Abdeckung zum Schutz des Kondensatorfachs Hitzeschutz Schutz gegen Hitze und Manipulation...
-
Seite 9: Installation
Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 Abbildung 5 zeigt, wo sich die Komponenten befinden: Kondensator- Elektro- Hitzeschutz Abdeckung Abdeckung Tastenfeld Drehschalter Filterfach Filter Abb. 5: Definition der im Handbuch verwendeten Begriffe. 3. Installation Die unten genannten Grundvoraussetzungen gelten für alle geplanten Installationen. Wenn die Installation diese Grundvoraussetzungen nicht einhält, kann es zu Schäden am Gerät und seiner... -
Seite 10: Grundvoraussetzungen
Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 3.1. Grundvoraussetzungen 1. Flex- Basic, Smart, Cloud und Integrate sind zur Regulierung der Luftfeuchtigkeit in Innenräumen vorgesehen. 2. Der Entfeuchter muss an einen geerdeten Stromanschluss mit der Spannung und Frequenz angeschlossen werden, die auf dem Typenschild des Geräts angegeben sind, also 230 V AC, 50 Hz und 10 A mit entsprechender Sicherung. -
Seite 11: Betrieb
Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 4. Betrieb Der Entfeuchter arbeitet in zwei Phasen. In der ersten Phase wird die Feuchtigkeit aufgenommen und im Entfeuchter zwischengelagert. In der nächsten Phase wird die Feuchtigkeit kondensiert. Auf der einen Schmalseite des Entfeuchters befinden sich eine Anzeige, ein Drehschalter und ein Tastenfeld. -
Seite 12: Inbetriebnahme Der Wifi-Funktion
Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 2. Drücken Sie auf „Set“, bis „Advanced menu“ erscheint. Wählen Sie „Yes“. 3. Drücken Sie auf „-“ oder „+“, um auf „Handle float“ zu gelangen. Drücken Sie auf „Set“. 4. Wenn „Use float“ erscheint, wählen Sie „Yes“, um diese Funktion zu aktivieren. - Seite 13 Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 Drücken Sie auf „Set“. 5. Die Anzeige zeigt nun die Grundeinstellung: AWG_CONNECT. 6. Drücken Sie auf „+“ oder „-“, um den Cursor auf den Wert zu bewegen, der geändert werden soll. 7. Drücken Sie auf „Set“. Wenn der Cursor blinkt, kann der Wert mit den Tasten „+“ und „-“...
-
Seite 14: Start Der Wifi-Funktion
Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 3. Drücken Sie mit der Taste „+“ vor bis „Handle WiFi“. Drücken Sie auf „Set“. 4. Auf der Anzeige erscheint nun „Enable WiFi?“. 5. Drücken Sie mit „+“ vor bis „Set static ip“, „Set gate ip“ oder „Set DNS ip“. - Seite 15 Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 an Pin 1 und RS-485- (D2) (B-Line) an Pin 2 an (s. Abb. 8). Die maximale Kabellänge bei kabelgestütztem Modbus beträgt 30 m. Das Kabel muss an beiden Enden geschirmt sein. Zur Einstellung der Parameter und zur Inbetriebnahme der Steuerung befolgen Sie die Anweisungen...
-
Seite 16: Betriebsmitteilungen
Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 4.4. Betriebsmitteilungen Beim Betrieb des Entfeuchters können auf der Anzeige Mitteilungen erscheinen. Diese Mitteilungen zeigen den Betriebsstatus an, siehe unten: • Cooling – Der Entfeuchter wird nach einer Aufwärmphase abgekühlt. • Heater – Der Entfeuchter befindet sich in einer Aufwärmphase und kondensiert die im Feuchtigkeitsfilter gesammelte Feuchtigkeit. -
Seite 17: Relaissteuerung
Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 4.6. Relaissteuerung Zur Regulierung des Entfeuchters kann ein Schließer-Relais verwendet werden. Das Relais wird an die Pins 4 und 5 des D-Sub-Anschlusses angeschlossen. S. Abb. 8. Die Funktion wird danach unter „Advanced menu“ und „Use external signal“ aktiviert. -
Seite 18: Dew Point/ Taupunkt
Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 Entfeuchtung wieder aufgenommen wird. Die Leistung des Luftentfeuchters beträgt in dieser Position 1350W. 4.10 Dew point/ Taupunkt "Taupunkt" wird in geeigneter Weise in Räumen verwendet, in denen kalte Oberflächen auftreten. Durch Anschließen eines Pt100 an den Luftentfeuchter über die Stifte 4 und 5 (siehe Abbildung 8) und Aktivieren der Funktion im Menü... -
Seite 19: Menüsystem
Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 5. Menüsystem Im folgenden Abschnitt wird das Menüsystem beschrieben. Das „Advanced menu“ ist zirkulär aufgebaut und ermöglicht damit das Erreichen von Menüs sowohl nach rechts als auch nach links. Wenn man sich z. B. im Menü „Energy“ befindet, kann man zu „Back“ durch einmal Drücken auf „- “... - Seite 20 Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 • „Tot.time:“ – Gesamtbetriebsdauer des Entfeuchters. • „Function tests“ – Für die Funktionstests des Geräts. • „Handle service“ – Zur Handhabung der Wartung beim Granulataustausch. Die folgenden Menüpunkte finden sich unter dem „Advanced menu“ bei den Modellen Smart, Cloud und Integrate: •...
-
Seite 21: Granulate Cycles
Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 „Function tests“ Mit diesem Menü haben Anwender Zugriff auf die Funktionstests, die gemäß dem Wartungsschema in Abschnitt 6.1 regelmäßig durchgeführt werden müssen. Starten Sie den ausgewählten Funktionstest mit „Set“ und folgen Sie dann den Anleitungen auf der Anzeige. -
Seite 22: Handle Modbus
Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 TCPIP-Protokoll empfangen können soll. Es ist zu empfehlen, diese Option zu aktivieren. • „Enable/Disable fastCon“ - Festlegen, ob der Luftentfeuchter die Verbindung speichern oder bei jedem Kontaktversuch eine neue erstellen soll • „Enable/Disable Server IP“ - Legen Sie fest, ob der Luftentfeuchter die IP-Adresse für den Zugriff auf den AWGAS-Server verwenden soll. -
Seite 23: Wartung
Die Wartungsintervalle hängen hauptsächlich von den Betriebsbedingungen und der Umgebung ab. Es wird empfohlen, sich für Wartungsarbeiten an Airwatergreen zu wenden. Nicht ordnungsgemäß ausgeführte Wartungsarbeiten können zu Betriebsfehlern führen. Der Entfeuchter gibt nach 1500 Zyklen oder nach 1 Jahr aktivem Betrieb die Meldung „Time for service. -
Seite 24: Wartungsschema
Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 6.1. Wartungsschema Es wird folgendes Schema für die Wartung empfohlen. In harter Umgebung, zum Beispiel in sehr staubiger oder rußiger Umgebung, müssen die Wartungsintervalle verkürzt werden. Wartung\Intervall 6 Monate 12 Monate oder bei 36 Monate... -
Seite 25: Filter
Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 Nach dem Service nach 12 Monaten oder bei Signalisierung wird die Wartung durch Nullstellung des Zählers unter „Advanced menu“ -> „Handle Service“ -> „Reset service“ quittiert, alternativ dazu durch Drücken von „Yes“ unter „Service complete“. - Seite 26 Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 5. Öffnen Sie die Verschlüsse der Kondensatorabdeckung, sodass die Kassette zu sehen ist. 6. Inspektion des Granulats. a) Wenn das Granulat zusammengefallen ist: Füllen Sie die Kassette mit Granulat des Typs 2NPS-HP auf. b) Wenn das Granulat ausgetauscht werden muss: Lösen Sie die Anschlüsse. Heben Sie die Kassette gerade aus dem Fach heraus.
-
Seite 27: Stellantrieb
Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 6.4. Stellantrieb Der Stellantrieb dient zum Wechsel zwischen den beiden Phasen. Um den Betrieb sicherzustellen, muss der Stellantrieb mit Funktionstests und durch Austausch gewartet werden. Diese Wartung erfolgt folgendermaßen: 1. Drücken Sie auf die Taste „Set“, bis „Cool down?“ auf der Anzeige erscheint. Drücken Sie danach auf „+“. -
Seite 28: Kassette
Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 6.5. Kassette Nach einer gewissen Zeit muss die Kassette aufgrund von Alterung ausgetauscht werden. Dieser Austausch muss nach Bedarf oder nach 3 Jahren Betrieb erfolgen. Bei der Kassette handelt es sich um den Behälter im Entfeuchter, der das Granulat enthält. Halten Sie sich für den Austausch der Kassette an folgende Anweisungen: 1. -
Seite 29: Kontrolle Auf Leckagen - Kontrollieren Sie Alle Blenden Und Dichtungen Auf
Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 „Cool down“ und „Advanced menu“ hin und her. • Kontrolle des Lüfters – Drücken Sie auf die Taste „Set“, bis auf der Anzeige „Cool down?“ erscheint. Drücken Sie danach auf „+“. Der Entfeuchter kühlt sich nun ab. Wenn auf der Anzeige „Cooling complete“... -
Seite 30: Servicecodes
Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 6.7. Servicecodes Der folgende Abschnitt soll die Wartung erleichtern. Der Entfeuchter verfügt über eine Selbstdiagnose-Funktion. An der unteren rechten Seite der Anzeige wird ein Servicecode im Format „SC X“ ausgegeben, z. B. „SC 4“. Der Entfeuchter gibt folgende Servicecodes aus, die auf die Durchführung der hier angegebenen Wartungsarbeiten hinweisen:... -
Seite 31: Servicecode Zurückstellen
Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 1. Kein Kontakt mit dem ordentlich sitzen. Ziehen Sie den kleinen Kontakt heraus, Temperatursensor in der reinigen Sie ihn mit Elektronikspray und setzen Sie ihn Kassette. wieder ein. 2. Die Klappe öffnet sich nicht. 2. Testen Sie die Klappe auf ordnungsgemäße Funktion. -
Seite 32: Fehlercodes
Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 6.9. Fehlercodes Wenn der Entfeuchter mit einer WiFi-Funktion ausgestattet ist, kann es zu folgenden Fehlercodes kommen: • Error 254 – Die Netzwerkbezeichnung ist korrekt, aber das Passwort ist falsch. • Error 251 – Das Gerät hat kein Netzwerk mit dem angegebenen Namen gefunden. -
Seite 33: Entsorgung
Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 7. Entsorgung Der Entfeuchter von Airwatergreen ist auf eine langjährige Lebensdauer ausgelegt. Wenn der Entfeuchter allerdings nicht mehr zum Einsatz kommt, muss er als Elektronikabfall im geltenden Recyclingsystem entsorgt werden. © Airwatergreen AB | +46-(0)18-800 44 00 | support@airwatergreen.com... -
Seite 34: Anhang
Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 Anhang 1 Modbus-Überblick Config Baudrate 9600 to 115200 Parity none, odd or even Databits 7 for ASCII and 8 for RTU Stopbits 1, 1.5 or 2. Port 502 (TCP) Input registers Address Data Range Comment... - Seite 35 Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 Water limit 0-65535 Limit for the produced water If the machine is stopped by the Stopped by external signal 0 or 1 external signal or not If the machine signals that it is time Service flag...
- Seite 36 Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 Anhang 2 Dokumentation der Wartungsmaßnahmen Datum Maßnahme Signatur © Airwatergreen AB | +46-(0)18-800 44 00 | support@airwatergreen.com Seite 36 von 40...
- Seite 37 Sicherheitsdatenblatt Silica Gel, 2NPS-HP 1. Bezeichnung des Stoffs bzw. des Gemisches und des Unternehmens: Bezeichnung: Silica Gel Handelsname: 2NPS-HP Chemische Charakterisierung: Silica Gel Verwendung: Trockenmittel in Entfeuchtern von Airwatergreen Einzelheiten zum Lieferanten, der das Sicherheitsdatenblatt bereitstellt: Airwatergreen AB Lastbilsgatan 9 SE-754 54 Uppsala Schweden Weitere Informationen sind erhältlich bei: info@airwatergreen.com...
- Seite 38 Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 5. Maßnahmen zur Brandbekämpfung Geeignete Löschmittel: Brandbekämpfung an die Umgebungsbedingungen anpassen. Besondere vom Stoff oder Gemisch ausgehende Gefahren: Keine weiteren Informationen verfügbar. Hinweise für Brandbekämpfung: Besondere Schutzausrüstung: Persönliche Schutzausrüstung tragen. Zusätzliche Hinweise: Die Handhabung von Brandresten muss gemäß...
- Seite 39 Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 9. Physikalische und chemische Eigenschaften Form: Kugelförmiges Granulat Farbe: Weiß oder transparent Geruch: Geruchlos pH-Wert bei 20 °C: 4,0 bis 9,0 Schmelzpunkt: >1710 Siedepunkt: >1700 Flammpunkt: Nicht anwendbar Entzündlichkeit: Der Stoff ist nicht entzündlich. Selbstentzündlichkeit: Das Produkt ist nicht selbstentzündlich.
- Seite 40 Handbuch Flex Basic/Smart/Cloud/Integrate Version 2021-02-26 © Airwatergreen AB | +46-(0)18-800 44 00 | support@airwatergreen.com Seite 40 von 40...
