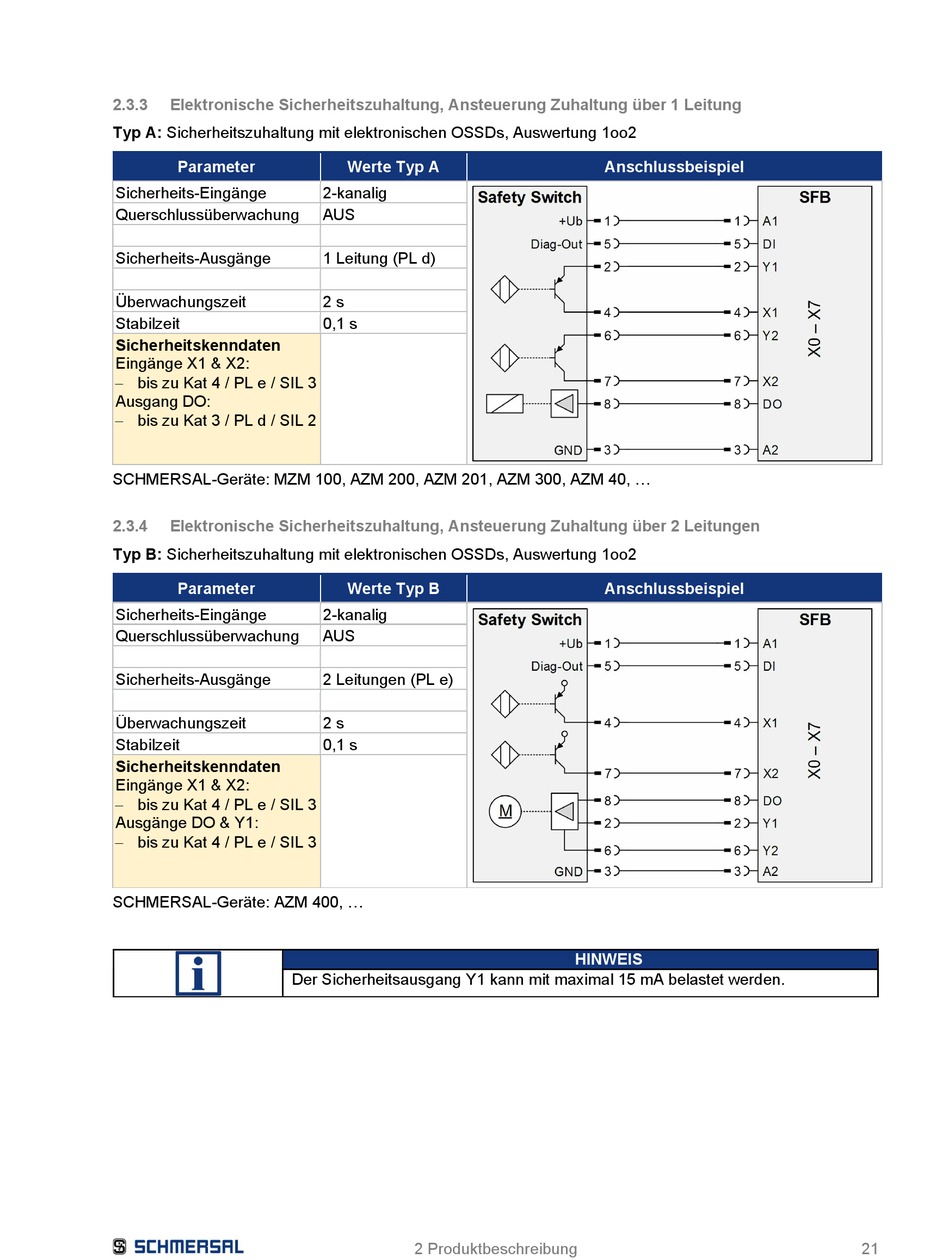

2.3.3
Elektronische Sicherheitszuhaltung, Ansteuerung Zuhaltung über 1 Leitung
Typ A: Sicherheitszuhaltung mit elektronischen OSSDs, Auswertung 1oo2
Parameter
Sicherheits-Eingänge
Querschlussüberwachung
Sicherheits-Ausgänge
Überwachungszeit
Stabilzeit
Sicherheitskenndaten
Eingänge X1 & X2:
bis zu Kat 4 / PL e / SIL 3
Ausgang DO:
bis zu Kat 3 / PL d / SIL 2
SCHMERSAL-Geräte: MZM 100, AZM 200, AZM 201, AZM 300, AZM 40, ...
2.3.4
Elektronische Sicherheitszuhaltung, Ansteuerung Zuhaltung über 2 Leitungen
Typ B: Sicherheitszuhaltung mit elektronischen OSSDs, Auswertung 1oo2
Parameter
Sicherheits-Eingänge
Querschlussüberwachung
Sicherheits-Ausgänge
Überwachungszeit
Stabilzeit
Sicherheitskenndaten
Eingänge X1 & X2:
bis zu Kat 4 / PL e / SIL 3
Ausgänge DO & Y1:
bis zu Kat 4 / PL e / SIL 3
SCHMERSAL-Geräte: AZM 400, ...
Der Sicherheitsausgang Y1 kann mit maximal 15 mA belastet werden.
Werte Typ A
2-kanalig
AUS
1 Leitung (PL d)
2 s
0,1 s
Werte Typ B
2-kanalig
AUS
2 Leitungen (PL e)
2 s
0,1 s
2 Produktbeschreibung
Anschlussbeispiel
Anschlussbeispiel
