Inhaltszusammenfassung für Denver CAP-4100

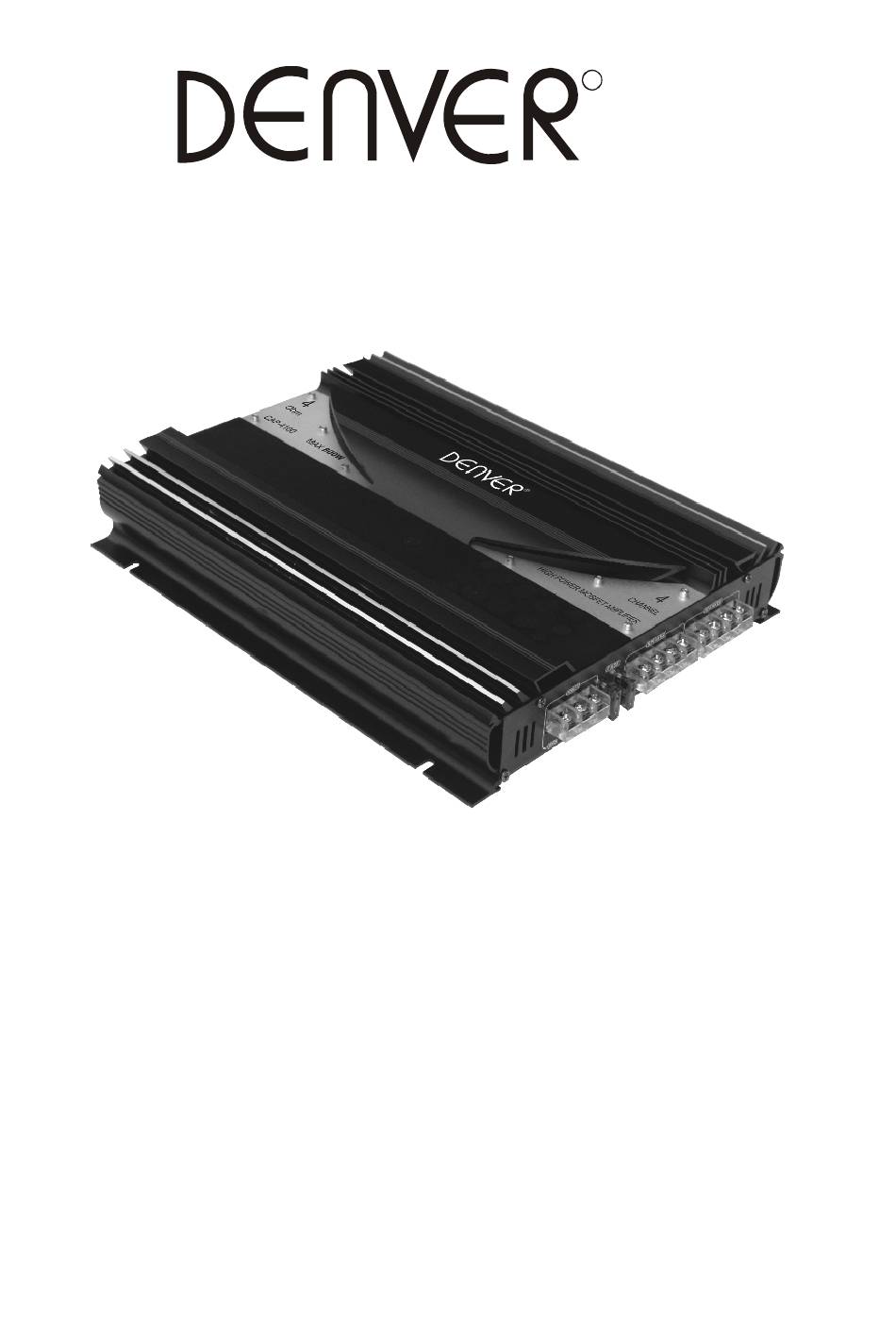

- Seite 1 MODELL: CAP-4100 4-KANAL-HOCHLEISTUNGSVERSTÄRKER Wir empfehlen den Einbau im Auto bei einer autorisierten Werkstatt durchführen zu lassen...
-
Seite 2: Technische Daten
Technische Daten TECHNISCHE AUDIOLEISTUNGSDATEN AUSGANGSLEISTUNG UND KLIRRFAKTOR GESAMT 60 Watt min. pro Kanal durchschnittliche Dauerleistung auf 4 Ohm, beide Kanäle mit Leistung von 20 Hz bis 20 kHz, maximale Klirrfaktor gesamt 0,04 % nach den "Car Audio Ad Hoc Committee Standards". Andere Daten Verdrahtung CTL (Output Transformer Less) Impulsstrom Supper-... - Seite 3 Leitfaden zur Fehlerbehebung Bevor Sie sich mit dem Kundendienst in Verbindung setzen, versuchen Sie bitte Fehlfunktionen anhand der folgenden Übersicht selbst zu beheben. Überprüfen Sie die Anschlüsse und die vorgenommenen Einstellungen Problem Ursache - Lösung Die Stromleuchte leuchtet nicht. Die Sicherung ist lose oder durchgebrannt - befestigen Sie die Sicherung oder tauschen Sie sie aus Das Erdungskabel ist nicht richtig angeschlossen...
- Seite 4 Hinweise zur Stromversorgung Schließen Sie das +12 Volt-Versorgungskabel erst an, nachdem alle anderen Anschlüsse hergestellt worden sind. Verbinden Sie das Erdungskabel sicher mit einem metallischen Gegenstand am Fahrzeug. Eine lose Verbindung könnte den Verstärker beschädigen. Verbinden Sie das Center-Kabel des Pkw-Radios mit dem entsprechenden Anschluss. Wenn Sie ein Autoradio mit Fernausgabe über den Verstärker verwenden, schließen Sie das Gerät über den Einganganschluss (REM) an.
- Seite 5 2-LAUTSPRECHER (mit Anschluss B oder D) Hinweise zur Einstellung der Schalter und Regler entnehmen Sie bitte dem Abschnitt "Funktion und Anordnung der Regler) 6-LAUTSPRECHER (mit Anschluss A oder C) Hinweise zur Einstellung der Schalter und Regler entnehmen Sie bitte dem Abschnitt "Funktion und Anordnung der Regler) Stromzuleitungen Hinweis: Bei dieser Anlage wird die Subwoofer-Lautstärke über das Autoradio geregelt.
- Seite 6 Austausch der Sicherung Sollte die Sicherung durchbrennen, prüfen Sie die Stromzuleitung und tauschen die Sicherung aus. Sollte die Sicherung nach dem Austausch erneut durchbrennen, könnte ein interner Fehler vorliegen. In diesem Fall suchen Sie den Kundendienst auf. Warnung: Vergewissern Sie sich, während des Austauschs der Sicherung, dass Sie eine für den Verstärker geeignete Sicherung wählen (siehe Hinweis am Sicherungshalter).
- Seite 7 Eingang - Anschlüsse Leitungseingang (mit Lautsprecherverbindung 3) Ausgang rechter Kanal Autoradio Ausgang linker Kanal An eine Metallfläche am Auto Hinten links Vorne links Leitungseingang (mit Lautsprecherverbindung 1, 2 oder 4)
- Seite 8 4-Lautsprecher-System (mit Eingangsanschluss A oder C) Sechs verschiedenen Schalter- und Reglereinstellungen. Siehe Abschnitt "Lage und Anordnung der Regler" 3-Lautsprecher-System (mit Eingangsanschluss A oder C) Schalter- und Reglereinstellungen: Siehe Abschnitt "Lage und Anordnung der Regler" Hinweis: Bei dieser Anlage wird die Subwoofer-Lautstärke über das Autoradio gesteuert. Bei diesem System ist das Ausgangssignal des Subwoofers eine Kombination aus REAR L + R Buchse bzw.
- Seite 9 Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder andren Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unsrer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. COPYRIGHT DENVER ELECTRONICS A/S...
