enovento Axel Montage- Und Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für enovento Axel

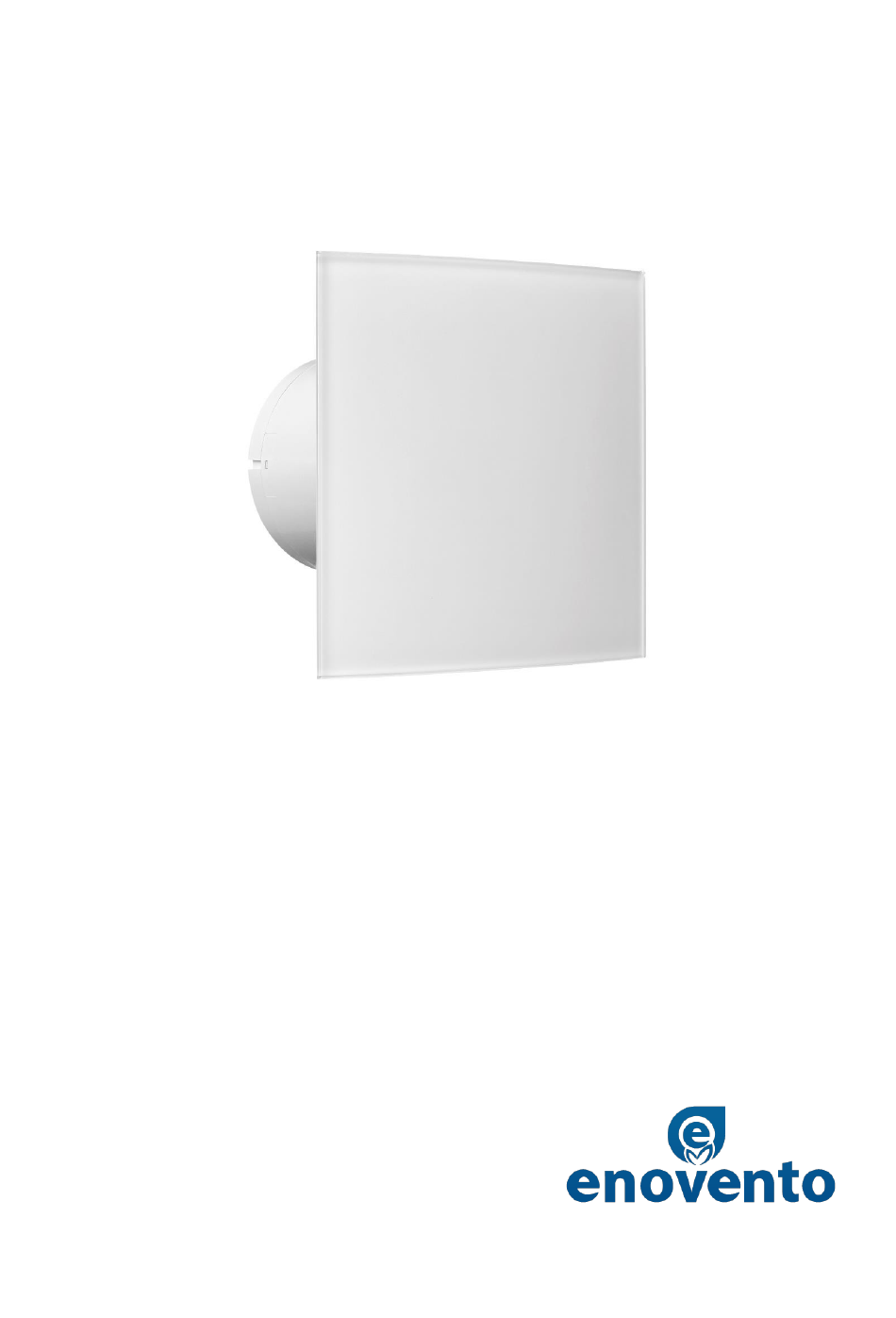

- Seite 1 Axel Axialer Abluftventilator Montage- und Bedienungsanleitung 1.0_10/2022...
- Seite 2 GmbH Mühlenplatz 2 23843 Bad Oldesloe Deutschland Telefon: 04531 896 1100 Telefax: 04531 896 1106 info@enovento.de www.enovento.de WEEE-Reg.-Nr. DE 60034854 Alle Rechte vorbehalten. Die Zusammenstellung dieser Betriebsanleitung ist mit größter Sorgfalt erfolgt. Dennoch haftet der Herausgeber nicht für Schäden aufgrund von fehlenden oder nicht korrekten Angaben in dieser Betriebsanleitung.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Allgemeine Hinweise……………………...……………………………………………………………………………..4 1.1 Sicherheitshinweise……………………………………………………………………………………………..….4 1.2 Anwendungsbereich und Arbeitsbedingungen…………………………………………………………………..4 1.3 Transport und Lagerung……………………………………………………………………………………………4 2 Montage……………..…………………………………………………………………………………………………….5 2.1 Benötigtes Werkzeug…………….……………………………………………………………………………...….5 2.2 Einbaupositionen …………………………………………………………………………………………………...5 2.3 Installation………………………………......................5 2.4 Systemübersicht…………...………………………………………………………………………………………..6 3 Elektrischer Anschluss…………………………………………………………………………………………………...6 3.1 Timer (Buchstabe "T" im Modell)…………………………………………………………………………………..6 3.2 Hygrostat (Buchstaben "H" im Modell)……………….…………………………………………………………...6 4 Erste Inbetriebnahme…………………………………………………………………………………………………….7 5 Wartung und Reinigung……………………………………………………………………………………………...…..7 5.1 Wartung…………………………………………………………………………………………………………..…..7... -
Seite 4: Allgemeine Hinweise
1 Allgemeine Hinweise Der Inhalt dieses Dokumentes ist auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. Dennoch können Abweichungen nicht ausgeschlossen werden, sodass für die vollständige Übereinstimmung keine Gewähr übernommen werden kann. Diese Dokumentation wird regelmäßig aktualisiert. Notwendige Korrekturen und zweckdienliche Ergänzungen sind stets in den nachfolgenden Ausgaben enthalten. -
Seite 5: Montage
Die Bestimmung der Einbaupositionen erfolgt bei der Projektplanung. Beachten Sie die vorgegebenen Mindestabstände, da sonst die einwandfreie Funktion der Geräte nicht gewährleistet werden kann. Der enovento Axel ist für die Schutzart IP X4 zugelassen und für die Wand- und Deckenmontage geeignet. Somit darf der Ventilator nur in der Verlegezone 3 (siehe Bild) installiert werden. -
Seite 6: Systemübersicht
2.4 Systemübersicht 1…..Deckel 2…..Lüfterrahmen 3…..Schlüssel 4…..Durchführung für die Versorgungsleitung 5…..Befestigungslöcher 6…..Schrauben 7…..Steuerung 8…..Ventilatorgehäuse 3 Elektrischer Anschluss Der elektrische Anschluss und die Erstinbetriebnahme dürfen nur von Fachkräften mit entsprechenden Zulassungen durchgeführt werden. Die geltenden Normen, Sicherheitsvorschriften und technischen Spezifikationen für die Anschlüsse des Energieversorgungsunternehmens müssen beachtet werden! In diesem Fall muss eine Vorrichtung zur allpoligen Trennung vom Netz/Sicherheitsschalter mit mind. -
Seite 7: Erste Inbetriebnahme
4 Erste Inbetriebnahme ACHTUNG! Das rotierende Flügelrad kann die Finger zerquetschen! Montieren Sie vor der Inbetriebnahme die Innenblende zum Berührungsschutz für die beweglichen Teile. Die Inbetriebnahme darf erst erfolgen, wenn alle Sicherheitshinweise überprüft und Risiken ausgeschlossen sind. Achten Sie nach der Inbetriebnahme auf Laufruhe und korrekten Luftstrom (vom Kanal nach außen). Beobachten Sie den Ventilatorbetrieb (Ventilatorlautstärke, Vibrationen, Stromaufnahme). -
Seite 8: Technische Daten
7. Technische Daten Farbe Weiß Material ABS Kunststoff Schalldruckpegel 26 dB in 3 Meter Abstand Förderdruck max. 26 Pa Volumenstrom 75 m³/h Max. Leistungsaufnahme Schutzart IP X4 Spannung 220 V ~ 50 Hz Max. Betriebstemperatur 40° C Umdrehungen pro Minute 1900 Gewicht 0,7 kg... - Seite 9 GmbH . Mühlenplatz 2 . 23843 Bad Oldesloe Tel.: 04531 896 1100 . Fax: 04531 896 1106 info@enovento.de . www.enovento.de...
