Technaxx
* Gebrauchsanleitung
Solarpanel-Halterungsset TX-245
Solarpanel-Zweier-Halterungsset TX-246
Bevor Sie das Gerät zum ersten Mal benutzen, lesen Sie bitte die Gebrauchsanleitung
und die Sicherheitshinweise sorgfältig durch.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels
Erfahrung oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch
eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr
Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit diesem Gerät spielen.
Bewahren Sie dieses Gebrauchsanleitung zum späteren Nachschlagen oder zur
gemeinsamen Nutzung des Produkts sorgfältig auf. Dasselbe gilt für das
Originalzubehör für dieses Produkt. Im Falle einer Garantie wenden Sie sich bitte an
den Händler oder das Geschäft, in dem Sie das Produkt gekauft haben.
Genießen Sie Ihr Produkt. * Teilen Sie Ihre Erfahrungen und Meinungen auf
einem der bekannten Internetportale.
Änderungen der technischen Daten ohne Vorankündigung vorbehalten - bitte
vergewissern Sie sich, dass Sie die neueste Gebrauchsanleitung verwenden, die Sie
auf der Website des Herstellers finden.
1
Modell: TX-245,TX-246, Artikel-Nr. 5071, 5072, 04/2023
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Technaxx TX-245
- Seite 1 Genießen Sie Ihr Produkt. * Teilen Sie Ihre Erfahrungen und Meinungen auf einem der bekannten Internetportale. Änderungen der technischen Daten ohne Vorankündigung vorbehalten - bitte vergewissern Sie sich, dass Sie die neueste Gebrauchsanleitung verwenden, die Sie auf der Website des Herstellers finden. Modell: TX-245,TX-246, Artikel-Nr. 5071, 5072, 04/2023...
-
Seite 2: Inhaltsverzeichnis
⚫ Stellen Sie sicher, dass die Halterung sowohl oben als auch unten am Balkon befestigt ist, um sie sturmsicher zu machen. ⚫ Stellen Sie sicher, dass die Montagefläche stark genug ist, um das Gewicht und die Last der Halterung einschließlich der Solarmodule zu tragen. Modell: TX-245,TX-246, Artikel-Nr. 5071, 5072, 04/2023... -
Seite 3: Optische Auffälligkeiten/Kratzer In Den Materialien
⚫ Eventuelle Auffälligkeiten an der Oberfläche beeinträchtigen nicht die Sicherheit oder Funktionalität des Gesamtsystems. Haftungsausschluss ⚫ Technaxx Deutschland ist in keinem Fall haftbar/verantwortlich für direkte, indirekt strafbare, zufällige oder besondere Folgegefahren, für Eigentum oder Leben, unsachgemäße Lagerung, die sich aus der Verwendung oder dem Missbrauch ihrer Produkte ergeben oder damit verbunden sind. -
Seite 4: Lieferumfang
(4 mm 105 x 40 mm) Zusätzlich benötigt: Zusätzlich benötigt: • Solarmodul • Solarmodul Optionales Zubehör für: Optionales Zubehör für: • TX-212 • TX-220 • TX-213 • TX-228 • Ein Solarpanel • TX-241 • Zwei Solarpanels Modell: TX-245,TX-246, Artikel-Nr. 5071, 5072, 04/2023... - Seite 5 Frontbein Rückbein Halter für Front- Rückbein Befestigung für Front- und Rückbein Vorderseite: Rückseite: Geländer- haken Gummi Sechskantmu tter M8 Quadratische Gegenplatte Zylinder- schraube M8x20 Zylinder- schraube M8x25 Modell: TX-245,TX-246, Artikel-Nr. 5071, 5072, 04/2023...
-
Seite 6: Produktübersicht
M8x90 Unterleg- scheibe rostfreiem Stahl Produktübersicht * Solarmodul nicht enthalten 1 Halter für Front- und Rückbein 4 Befestigung für Front- und Rückbein 2 Rückbein 5 Haken 3 Frontbein 6 Unterlegscheibe aus rostfreiem Stahl Modell: TX-245,TX-246, Artikel-Nr. 5071, 5072, 04/2023... -

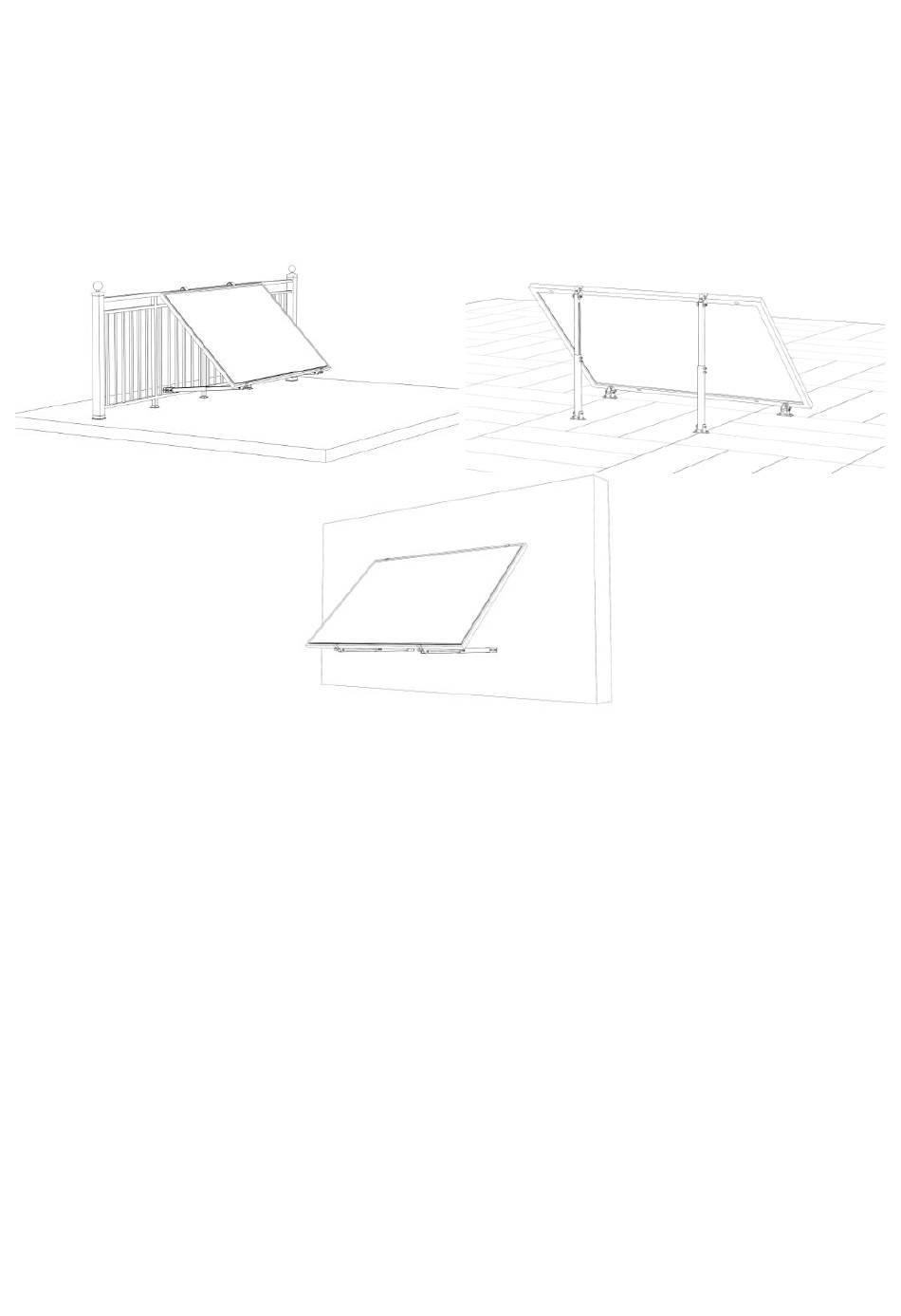

Seite 7: Installation An Einem Balkongeländer
Sichern Sie die Scharnierklemme mit Schraube M8x20 (G) und Sechskantmutter (E) am Panel. Dadurch wird der Halter (C1) am Panel fixiert (Bild 3). - Wiederholen Sie die Schritte mit dem zweiten Halter (C1). Bild 1 Bild 2 Bild 3 Modell: TX-245,TX-246, Artikel-Nr. 5071, 5072, 04/2023... - Seite 8 Nehmen Sie die quadratische Gegenplatte (F) und eine Schraube M8x20 (G), um das Teleskopteil des Rückbeins zu befestigen (Bilder 8–10). - Wiederholen Sie die obigen Schritte für das andere Rückbein (B). Bild 6 Bild 7 Bild 8 Bild 9 Bild 10 Modell: TX-245,TX-246, Artikel-Nr. 5071, 5072, 04/2023...
- Seite 9 Verbindung festzuziehen (Bild 13). - Passen Sie das Rückbein auf die passende Länge für Ihren Balkon an (Bild 14). - Wiederholen Sie die obigen Schritte für die andere Verbindung. Bild 12 Bild 13 Bild 14 Modell: TX-245,TX-246, Artikel-Nr. 5071, 5072, 04/2023...
- Seite 10 Haken am Geländer zu befestigen (Bilder 16–17). - Wiederholen Sie den obigen Schritt für den anderen Haken (D). - Stellen Sie den besten Winkel für Ihren Standort ein. Wir empfehlen 30–45°. Bild 16 Bild 17 Modell: TX-245,TX-246, Artikel-Nr. 5071, 5072, 04/2023...
-
Seite 11: Installation Am Boden
Schutz wie eine Decke oder einen Karton in der Größe des Moduls als Unterlage. Achten Sie darauf, dass Sie die Glasfront nicht beschädigen. Hinweis: Für die Montage benötigen Sie einen 13-mm-Schraubenschlüssel und einen 6-mm-Innensechskant-Schlüssel. Außerdem wird eine Bohrmaschine benötigt. Modell: TX-245,TX-246, Artikel-Nr. 5071, 5072, 04/2023... - Seite 12 Nehmen Sie die quadratische Gegenplatte (F) und eine Schraube M8x20 (G), um das Teleskopteil des Rückbeins zu befestigen (Bilder 6–8). - Wiederholen Sie die obigen Schritte für das andere Rückbein (B). Bild 4 Bild 5 Bild 6 Bild 7 Bild 8 Modell: TX-245,TX-246, Artikel-Nr. 5071, 5072, 04/2023...
- Seite 13 (Bild 12). - Verwenden Sie die Schraube M8x50 (I) und eine Sechskantmutter (E), um die Verbindung festzuziehen (Bild 13). - Wiederholen Sie die obigen Schritte für die andere Verbindung. Bild 11 Bild 12 Bild 13 Modell: TX-245,TX-246, Artikel-Nr. 5071, 5072, 04/2023...
- Seite 14 Befestigungsmaterial möglicherweise hohen Windstärken standhalten muss. Eine feste und stabile Befestigung muss sichergestellt sein. - Ziehen Sie die Schrauben am Halter (C2) fest (Bild 17). - Stellen Sie den besten Winkel für Ihren Standort ein. Wir empfehlen 30–45°. Modell: TX-245,TX-246, Artikel-Nr. 5071, 5072, 04/2023...
- Seite 15 Bild 16 Bild 17 Schritt 7: Abschluss (Bild 18) Bild 18 Modell: TX-245,TX-246, Artikel-Nr. 5071, 5072, 04/2023...
-
Seite 16: Installation An Der Wand
Sichern Sie die Scharnierklemme mit Schraube M8x20 (G) und Sechskantmutter (E) am Panel. Dadurch wird der Halter (C1) am Panel fixiert (Bild 3). - Wiederholen Sie die Schritte mit den drei anderen Haltern (C1). Bild 1 Bild 2 Bild 3 Modell: TX-245,TX-246, Artikel-Nr. 5071, 5072, 04/2023... - Seite 17 - Richten Sie die Löcher des Halters (C2) und des Frontbeins (A) aufeinander aus (Bild 9). - Verwenden Sie die Schraube M8x50 (I) und eine Sechskantmutter (E), um die Verbindung festzuziehen (Bild 10). - Wiederholen Sie die obigen Schritte für die andere Verbindung. Bild 9 Bild 10 Modell: TX-245,TX-246, Artikel-Nr. 5071, 5072, 04/2023...
- Seite 18 - Markieren Sie nun die Löcher der Halter (C2) für jedes Bein an der Wand (Bild 16). Hinweis: Installieren Sie das Solarpanel mit mindestens zwei Personen. - Bohren Sie die Löcher mit der Bohrmaschine. Hinweis: Verwenden Sie für Ihren Standort und die Wandbeschaffenheit geeignetes Modell: TX-245,TX-246, Artikel-Nr. 5071, 5072, 04/2023...
- Seite 19 - Ziehen Sie die Schrauben am Halter (C2) fest (Bild 17). - Stellen Sie den besten Winkel für Ihren Standort ein. Wir empfehlen 30–45°. Bild 16 Bild 17 Schritt 7: Abschluss (Bild 18) Bild 18 Modell: TX-245,TX-246, Artikel-Nr. 5071, 5072, 04/2023...
-
Seite 20: Winkeleinstellung
Bis zu 45° (je nach Panel) Abmessungen Innenschiene (mm) 30 x 30 Außenschiene (mm) 35 x 35 Länge einstellbar (mm) ca. 445–760 Haken (LxBxT) (mm) 145 x 45 x 60 Materialstärke (mm) Gewicht 6 kg 12 kg Modell: TX-245,TX-246, Artikel-Nr. 5071, 5072, 04/2023... -
Seite 21: Support
Entsorgung der Verpackung. Entsorgen Sie die Verpackung sortenrein. Entsorgen Pappe Karton Altpapier. Folien Wertstoffsammlung. Hergestellt in China Vertrieben von: Technaxx Deutschland GmbH & Co. KG Konrad-Zuse-Ring 16-18, 61137 Schöneck, Deutschland Solarpanel-Halterungsset TX-245 Solarpanel-Zweier-Halterungsset TX-246 Modell: TX-245,TX-246, Artikel-Nr. 5071, 5072, 04/2023...
