Conduct PVSHELTER BACK2BACK Montageanleitung Seite 5

5

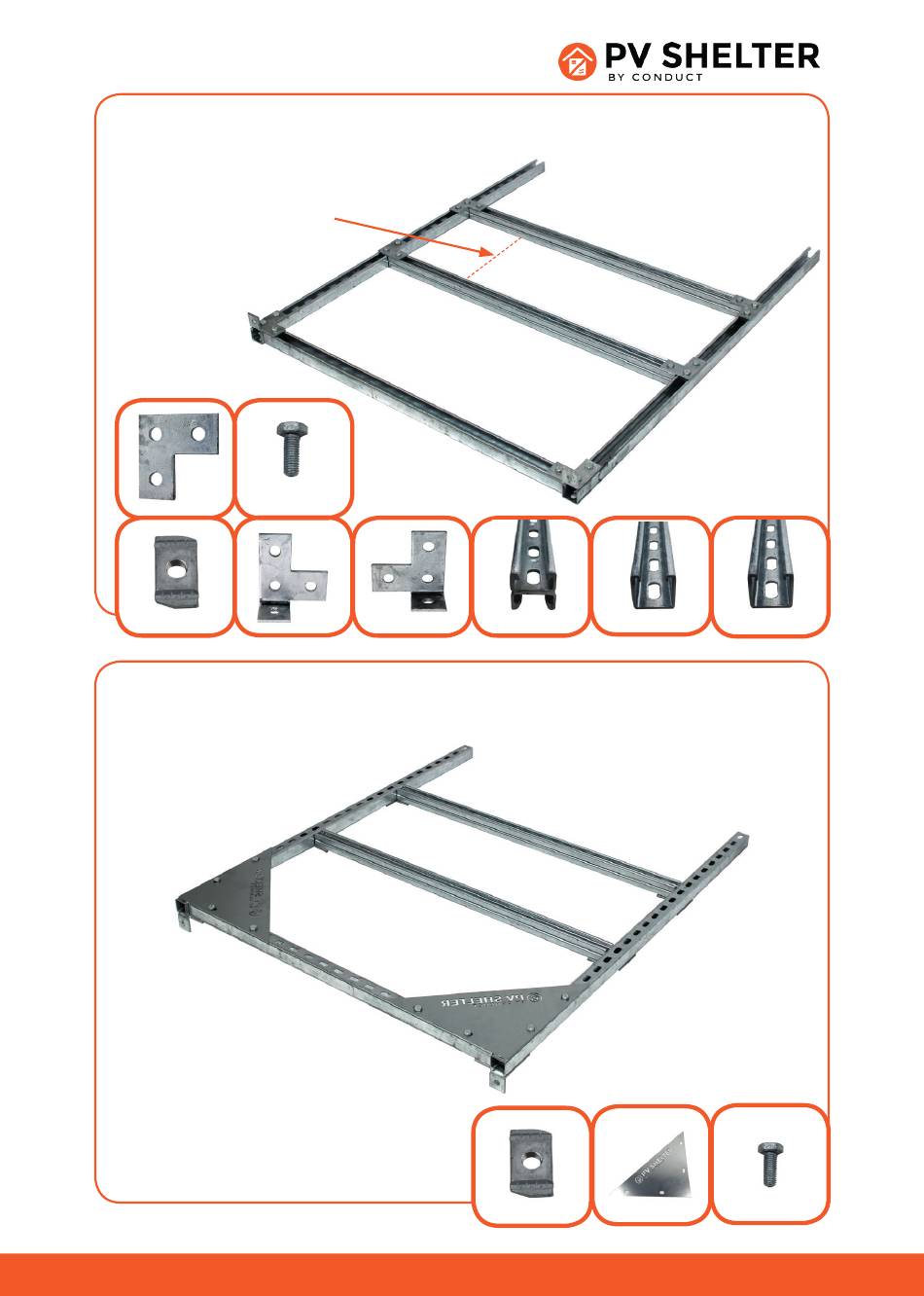

MOUNT THE INVERTER FRAME
MONTEER OMVORMERFRAME
BEFESTIG WECHSELRICHTERRAHMEN
See page 8 for inverter installation
instructions for desired distance.
Bekijk pagina 8 voor omvormer montage-
instructie voor gewenste afstand.
Betracht Seite 8 für Montageanleitung für
gewünschte Entfernung des Wechselrichters.
4x
25mm
18x
6
TURN AROUND THE FRAME AND MOUNT STRUT PLATE
DRAAI OM EN MONTEER SCHOORPLATEN
DREHE UM UND BEFESTIG STREBENPLATTE
B
C
18x
A
1x 1x
A
A
B
B
2x
2x
1.3m
1m
2x
8x
C
1x
1m
8x
25mm
