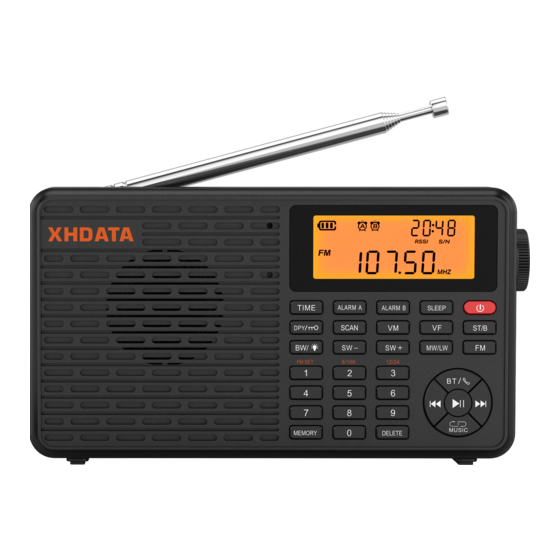

- Seite 1 D-109 Bedienerhandbuch FM ST/LW/MW/KW WELTEMPFÄNGER RADIO MIT DRAHTLOSEM STEREO-BT-PLAYER Bedienungsanleitung in Englisch, Französisch, Spanisch und Italienisch https://xhdata.com.cn/pages/d-109-manual...
- Seite 2 Funktionsanzeige Ein-/Ausschalter: Drücken DPY/ :Sperrtaste/Anzeigenschalte SCAN: Automatische Radio-Suchlauffunktion/MP SLEEP: Einstellen der Abschaltzeit A/B-Punkt-Wiederholungsfunktion. VM: Taste Speicherung d. ausgew. Radiofrequenz. VF: ALARM B:ALARM(B) Einstellen/Alarmschalter Manueller Sendersuchlauf mit dem Einstellregler ALARM A:ALARM(A) Einstellung/Alarmschalterzeit: STB:FM-Stereo-Umschalttaste / Pieptonschalter Zeiteinstellung/Anzeigezeit AM-Bandbreitenschalter/LCD- Bluetooth-Funktion/drahtloser Telefonanruf Hintergrundbeleuchtung dauerhaft einschalten und intelligenter Steuerschalter Anwahl des Senders im Radiospeicher und SW - : Kurzwellen-Meterbandumschalter/ autom.
- Seite 3 Funktionsanzeige System zurücksetzen TF-Karte ANZEIGE Batteriestandsanzeige Feldstärke des Sendersignals AM/PM-Zeitanzeige Geringe Kapazität Voll Geladen KW-Meter-Bandanzeige Geplante Abschaltstartzeit Alarmzeit A Symbol Alarmzeit B Symbol Startsymbol für Alarm A Speicherplatznummernanzeigesymbol Temperaturanzeig Startsymbol für Alarm B Kleiner Anzeigebereich Hauptanzeigebereich Zeit- /Frequenz-/Wiedergabezeitanzeige Batterieladeanzeige FM STEREO Skalenwert des Signal-Rausch-Verhältnisses Bluetooth-Funktionssymbol Skala für die Sendersignalstärke...
-
Seite 4: Einführung In Den Betrieb
Einführung in den Betrieb STROMVERSORGUNG Bitte setzen Sie die 3.7V (18650) Lithium-Batterie mit ihren positiven und negativen Elektroden korrekt in das Batteriefach ein Externe 5V Ladebuchse Typ-C für die Stromversorgung EIN-/AUSSCHALTEN Einschalten: Kurzer Druck auf die Einschalttaste und auf dem Bildschirm erscheint „ON“... -
Seite 5: Fm-Radiobetrieb
2. Wenn die Anzeige „10“ anzeigt, wird die MW-Frequenz auf 10 KHz erhöht Frequenzabdeckungsbereich: 520-1710 KHz (geeignet für Nord- und Südamerika) In diesem Zustand wird die Temperatur in Fahrenheit (°F) angezeigt Drücken Sie lange die Taste (MW/LW), und die Anzeige zeigt (ON) und das (LW) Band wird eingeschaltet. - Seite 6 Speicherplätze durchsuchen 1. Manuelles Senderspeichern (VF) Auswahl des bevorzugten Bands Auswahl der zu speichernden Frequenz in den Speicher Drücken Sie kurz die Taste (MEMORY), woraufhin die Senderspeicherplatznummer in der oberen rechten Ecke blinkt Drücken Sie zum Speichern erneut die Taste (MEMORY) 2.
-
Seite 7: Methode Zum Löschen Von Gespeicherten Sendern
Autom. Durchlaufen d. gespeicherten Radiofrequenzen (VM) Wählen Sie das Band aus, drücken kurz die Taste (VM) und halten die Taste (SCAN) 3 Sekunden lang gedrückt, um den automatischen Durchlaufbetrieb aufzurufen Durchlaufen Sie jeden gespeicherten Radiosender 5 Sekunden lang, und drücken kurz die SCAN-Taste, um den Sender auszuwählen. Keine Aktion bedeutet, dass zur Adressnummer des nächsten Radiosenders gesprungen wird Methode zum Löschen von gespeicherten Sendern... -
Seite 8: Umschalten Der Am-Bandbreite
Umschalten der AM-Bandbreite Ein kontinuierliches kurzes Drücken (BW/ ) kann die AM- Bandbreite kreislaufartig umschalten UKW Stereo-Schalter Das Radio spielt UKW in Mono über den Lautsprecher a Drücken Sie beim UKW-Empfang mit einem Headsets kurz die Taste (ST/B), woraufhin das Stereo-Symbol( )-angezeigt wird. -
Seite 9: Erzwungene Bluetooth-Verbindungstrennung
Drücken Sie kurz die Taste ( ), um den Bluetooth- Wiedergabebetrieb aufzurufen. Öffnen Sie die Bluetooth-Verbindungsschnittstelle des Handys, suchen den Bluetooth-Verbindungsnamen (D-109) und stellen eine Verbindung her. Eine erfolgreiche Verbindung wird angezeigt durch( 3.Drücken Sie kurz die Taste( ) oder ( ) und drehen den [TUNING]- Regler, um einen Titel auszuwählen, oder wählen einen Titel direkt auf... -
Seite 10: Die Abschaltfunktion Abbrechen (Sleep)
Umschaltung der Hintergrundbeleuchtung Hintergrundbeleuchtung Automatisch ein Drücken Sie eine beliebige Taste in einem beliebigen Zustand, damit die Hintergrundbeleuchtung 5 Sekunden lang leuchtet und sich dann wieder abschaltet Lange heller Betriebsart Halten Sie die Taste (BW/ ) lange gedrückt, um die Hintergrundbeleuchtung einzuschalten, und halten sie dann erneut gedrückt, um sie auszuschalten Zeitgesteuerte Abschaltung im Schlafbetrieb... -
Seite 11: Den Alarm Einstellen, Damit Er Pünktlich Beginnt
Den Alarm einstellen, damit er pünktlich beginnt Drücken Sie die Taste (ALARM A) oder (ALARM B) lange, und die Zeit im Unteranzeigebereich in der oberen rechten Ecke blinkt Geben Sie die Zahl direkt ein, um die Stunde und die Minute einzustellen, oder drehen den [TUNING]-Regler, um die Zeit einzustellen, und drücken dann zur Bestätigung kurz auf (ALARM A) -
Seite 12: Piep) Wecken Mit Einem Alarm
3.(Piep) Wecken mit einem Alarm Schalten Sie ein und drücken kurz die Taste (BT), um in den Bluetooth-Modus zu wechseln Ausschalten des Bluetooth Drücken Sie, wenn die Bluetooth-Verbindung getrennt wurde, kurz die Taste (MEMORY), woraufhin das Symbol ( ) blinkt. Drücken Sie anschließend einmal kurz (ALARM A) oder (ALARM B), woraufhin das Symbol ( ) oder (... -
Seite 13: Sichere Verwendung Von Lithiumbatterien
Schließen Sie ein Ende des USB-Ladekabels an den DC5V-USB-Ausgang des Netzteils an, und stecken das andere Ende in die (TYPE-C) Buchse [der Netzteilausgang ist DC5V( 1A)] zum Aufladen in das Radios ein. Das Display zeigt daraufhin das blinkende Ladesymbol Wenn nun das folgende Symbol ( ) angezeigt wird, blinkt das Ladesymbol ( ) nicht, was bedeutet, dass das Gerät... -
Seite 14: Spezifikation
SPEZIFIKATION Frequenzbereich des Radios UKW: 64-108 MHz/ 76-108MHz 87-108 MHz/ 87,5-108 MHz LW: 153-513 KHz (9K) MW: 522-1620 KHz (9K)/520-1710 KHz (10k) KW: 1711-29999KHz (5K) Empfindlichkeitsbegrenzung gegenüber Funkstörungen μ UKW:(S/N=30 dB): 2 LW:(S/N=26 dB): 10mV/m MW:(S/N=26 dB): 1mV/m μ KW:(S/N=26 dB): Radio-Selektivität UKW: 60dB... - Seite 15 Kopfhörer-Impedanz: 16-32 Ω Spezifikation des Lautsprechers: 40 mm (Dual NdFeB 16 Kern) 4Ω/5W TF-Karten-Unterstützung bis: 32G (nicht enthalten) Audio-Wiedergabeformat: MP3 / WMA / WAV /FLAC Bluetooth-Übertragungsreichweite: 10M DC: 3.7V (18650) 2000mAh DC5V IN:DC5V / 1000mA...
