McShine 1480-009 Bedienungsanleitung
Wechselrichter für solarmodul, 5m kabel
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

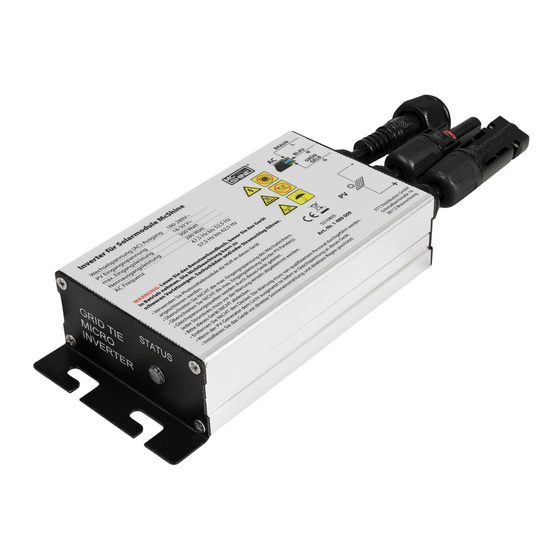

McShine Wechselrichter für Solarmodul, 5m Kabel
Sehr geehrte Kundin, sehr geehrter Kunde,
herzlichen Glückwunsch zum Kauf Ihres McShine Wechselrichters.
Mit dieser Wahl haben Sie sich für ein Produkt entschieden, welches ansprechendes Design und technische
Features vereint.
Lesen Sie bitte die folgenden Anschluss- und Bedienhinweise sorgfältig durch und befolgen Sie diese, um
möglichst lange und sicher etwas von Ihrem Produkt zu haben.
Bitte lesen Sie die Bedienungsanleitung vor Gebrauch des Geräts sorgfältig durch.
Wir wünschen Ihnen viel Freude mit Ihrem neuen Produkt!
Sicherheitshinweise
Lesen Sie das Benutzerhandbuch, bevor Sie das Gerät in Betrieb nehmen. Die Nichtbeachtung kann zu
schweren Verletzungen, Sachschäden und/oder Stromschlag führen. Darf nur von Fachpersonal installiert
werden.
•
Verwenden Sie die Photovoltaikmodule nur, wenn die an dieses Gerät angeschlossen wurden.
•
Dieses Gerät ist ein On-Grid-Wechselrichter. Damit es richtig funktioniert, muss es korrekt an das
Stromnetz angeschlossen werden. Wenn das Stromnetz nicht mehr funktioniert, wird auch die
Stromerzeugung eingestellt.
•
Die Spannung der PV-Paneele darf die maximale Eingangsspannung des Wechselrichters nicht
überschreiten.
•
Überschreiten Sie nicht die maximale Eingangsleistung des/der PV-Panels.
•
Gleichspannungsquellen werden durch dieses Gerät geleitet. Jeder Stromkreis muss vor der Wartung
einzeln abgeklemmt werden.
•
Decken Sie das Gerät nicht ab.
Nehmen Sie den Deckel nicht ab. Die Wartung muss von qualifiziertem Servicepersonal durchgeführt
•
werden.
•
Wenn das PV-Modul dem Licht ausgesetzt ist, liefert es Gleichspannung an dieses Gerät.
Installieren Sie das Gerät geschützt vor direkter Sonneneinstrahlung und direktem Regen.
•
Aufbau
Hergestellt von ETT Distribution GmbH, Schmalbachstraße 16, 38112 Braunschweig
Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung.
Bedienungsanleitung
ett-online.de | Tel. +49 531 58 11 00 | service@ett-online.de
Stand 02/2023
Artikelnummer: 1480-009/-010
Seite 1 von 11
Verwandte Anleitungen für McShine 1480-009
Inhaltszusammenfassung für McShine 1480-009
- Seite 1 Bedienungsanleitung McShine Wechselrichter für Solarmodul, 5m Kabel Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch zum Kauf Ihres McShine Wechselrichters. Mit dieser Wahl haben Sie sich für ein Produkt entschieden, welches ansprechendes Design und technische Features vereint. Lesen Sie bitte die folgenden Anschluss- und Bedienhinweise sorgfältig durch und befolgen Sie diese, um möglichst lange und sicher etwas von Ihrem Produkt zu haben.

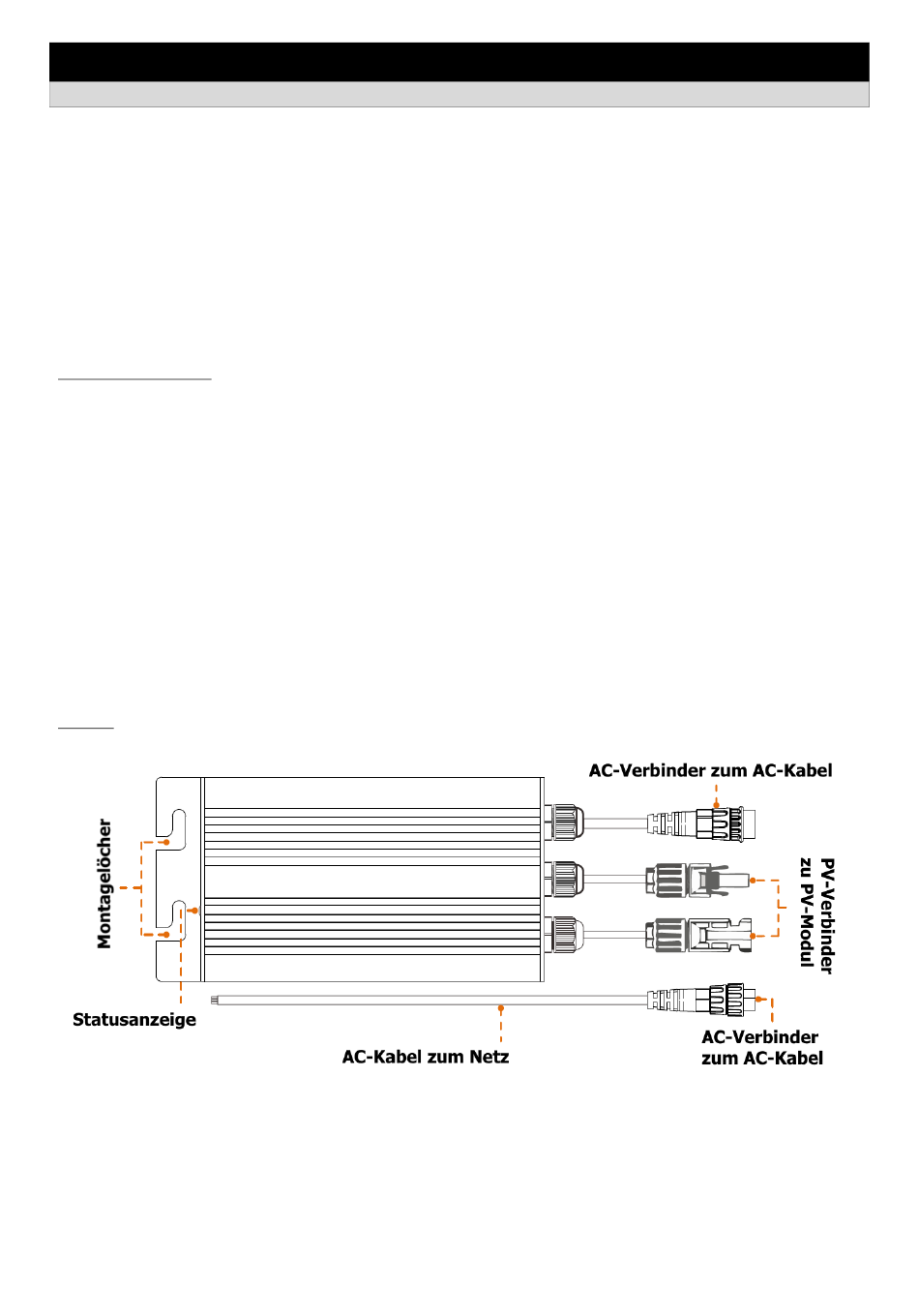

- Seite 2 Artikelnummer: 1480-009/-010 AC-Buskabel und Steckverbinder LED-Anzeige • grünes Dauerlicht: Wechselrichter arbeitet rotes Blinken: Wechselrichter im Wartezustand • rotes Dauerlicht: • a) Inselschutz b) Übertemperaturschutz c) Schutz vor Über-/Unterschreitung der Wechselspannung d) Schutz vor Über-/Unterschreitung der Gleichspannung e) Schutz vor zu hoher/niedriger Wechselstromfrequenz f) Störung...
- Seite 3 Artikelnummer: 1480-009/-010 PARAMETERTABELLE Modell 1480009 / 300W 1480010 / 600W Eingangsdaten (DC, PV) Anzahl der Eingänge MC4-Anschluss 1 Set MPPT Spannungsbereich 24V-40V Betriebsspannungsbereich 18V-50V Maximale Eingangsspannung Einschaltspannung Maximale Eingangsleistung 300W 600W Maximaler Eingangsstrom Ausgangsdaten (AC) Einphasiger Netztyp 120V / 230V...
- Seite 4 Artikelnummer: 1480-009/-010 Anmerkung: Bei der 300W-Variante fällt das zweite PV-Modul weg. Hergestellt von ETT Distribution GmbH, Schmalbachstraße 16, 38112 Braunschweig ett-online.de | Tel. +49 531 58 11 00 | service@ett-online.de Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung. Stand 02/2023 Seite 4 von 11...
- Seite 5 Artikelnummer: 1480-009/-010 Anmerkung: Bei der 300W-Variante fällt das zweite PV-Modul weg. Hergestellt von ETT Distribution GmbH, Schmalbachstraße 16, 38112 Braunschweig ett-online.de | Tel. +49 531 58 11 00 | service@ett-online.de Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung. Stand 02/2023 Seite 5 von 11...
- Seite 9 Artikelnummer: 1480-009/-010 Note: The 300W variant omits the second PV module. Hergestellt von ETT Distribution GmbH, Schmalbachstraße 16, 38112 Braunschweig ett-online.de | Tel. +49 531 58 11 00 | service@ett-online.de Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung. Stand 02/2023 Seite 9 von 11...
- Seite 10 Artikelnummer: 1480-009/-010 Note: The 300W variant omits the second PV module. Hergestellt von ETT Distribution GmbH, Schmalbachstraße 16, 38112 Braunschweig ett-online.de | Tel. +49 531 58 11 00 | service@ett-online.de Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung. Stand 02/2023 Seite 10 von 11...
- Seite 11 DE – 38112 Braunschweig erklären unter unserer alleinigen Verantwortung, dass das folgende Produkt Artikelnummer: 1480009 + 1480010 McShine Wechselrichter für Solaranlagen, 5m Kabel auf das sich diese Erklärung bezieht, mit der / den technischen Anforderungen, Normen und Richtlinien gemäß EMV-Richtlinie 2014/30/EU...
