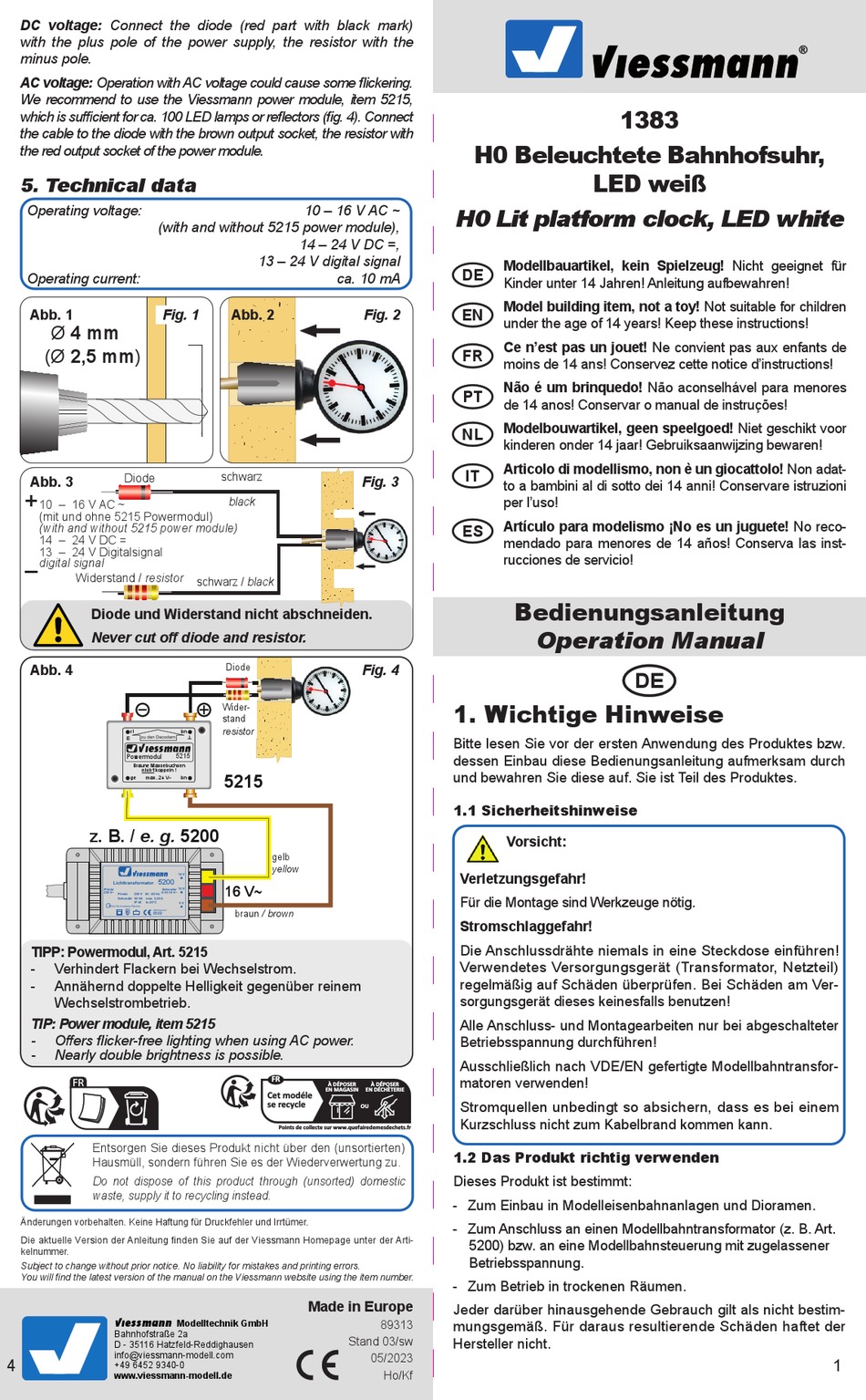

Viessmann 1383 Bedienungsanleitung

DC voltage: Connect the diode (red part with black mark)
with the plus pole of the power supply, the resistor with the
minus pole.
AC voltage: Operation with AC voltage could cause some flickering.
We recommend to use the Viessmann power module, item 5215,
which is sufficient for ca. 100 LED lamps or reflectors (fig. 4). Connect
the cable to the diode with the brown output socket, the resistor with
the red output socket of the power module.
5. Technical data
Operating voltage:
(with and without 5215 power module),
Operating current:
Abb. 1
Fig. 1
Ø 4 mm
(Ø 2,5 mm)
Diode
Abb. 3
+
10 – 16 V AC ~
(mit und ohne 5215 Powermodul)
(with and without 5215 power module)
14 – 24 V DC =
13 – 24 V Digitalsignal
–
digital signal
Widerstand / resistor
Diode und Widerstand nicht abschneiden.
Never cut off diode and resistor.
Abb. 4
rt
zu den Decodern
E
viessmann
Powermodul
Braune Massebuchsen
nicht koppeln !
ge max. 24 V~
z. B. / e. g. 5200
5200
Lichttransformator
Primär Sekundär
230 V~ 0-10-16 V~
Primär 230 V 50 - 60 Hz
Sekundär 52 VA max. 3,25 A
IP 40 ta 25°C
Nur für trockene Räume
Gefertigt nach
VDE 0570
EN 61558
TIPP: Powermodul, Art. 5215
- Verhindert Flackern bei Wechselstrom.
- Annähernd doppelte Helligkeit gegenüber reinem
Wechselstrombetrieb.
TIP: Power module, item 5215
- Offers flicker-free lighting when using AC power.
- Nearly double brightness is possible.
FR
Entsorgen Sie dieses Produkt nicht über den (unsortierten)
Hausmüll, sondern führen Sie es der Wiederverwertung zu.
Do not dispose of this product through (unsorted) domestic
waste, supply it to recycling instead.
Änderungen vorbehalten. Keine Haftung für Druckfehler und Irrtümer.
Die aktuelle Version der Anleitung finden Sie auf der Viessmann Homepage unter der Arti-
kelnummer.
Subject to change without prior notice. No liability for mistakes and printing errors.
You will find the latest version of the manual on the Viessmann website using the item number.
Viessmann
Bahnhofstraße 2a
D - 35116 Hatzfeld-Reddighausen
info@viessmann-modell.com
4
+49 6452 9340-0
www.viessmann-modell.de
10 – 16 V AC ~
14 – 24 V DC =,
13 – 24 V digital signal
ca. 10 mA
Abb. 2
schwarz
black
schwarz / black
Diode
Wider-
stand
resistor
bn
5215
5215
bn
gelb
yellow
16 V
16 V~ 16 V~
10 V
0 V
braun / brown
FR
À DÉPOSER
EN MAGASIN
Cet modéle
se recycle
Points de collecte sur www.quefairedemesdechets.fr
Made in Europe
Modelltechnik GmbH
H0 Beleuchtete Bahnhofsuhr,
H0 Lit platform clock, LED white
Modellbauartikel, kein Spielzeug! Nicht geeignet für
DE
Kinder unter 14 Jahren! Anleitung aufbewahren!
Model building item, not a toy! Not suitable for children
EN
Fig. 2
under the age of 14 years! Keep these instructions!
Ce n'est pas un jouet! Ne convient pas aux enfants de
FR
moins de 14 ans! Conservez cette notice d'instructions!
Não é um brinquedo! Não aconselhável para menores
PT
de 14 anos! Conservar o manual de instruções!
Modelbouwartikel, geen speelgoed! Niet geschikt voor
NL
kinderen onder 14 jaar! Gebruiksaanwijzing bewaren!
Articolo di modellismo, non è un giocattolo! Non adat-
IT
Fig. 3
to a bambini al di sotto dei 14 anni! Conservare istruzioni
per l'uso!
Artículo para modelismo ¡No es un juguete! No reco-
ES
mendado para menores de 14 años! Conserva las inst-
rucciones de servicio!
Fig. 4
1. Wichtige Hinweise
Bitte lesen Sie vor der ersten Anwendung des Produktes bzw.
dessen Einbau diese Bedienungsanleitung aufmerksam durch
und bewahren Sie diese auf. Sie ist Teil des Produktes.
1.1 Sicherheitshinweise
Vorsicht:
Verletzungsgefahr!
Für die Montage sind Werkzeuge nötig.
Stromschlaggefahr!
Die Anschlussdrähte niemals in eine Steckdose einführen!
Verwendetes Versorgungsgerät (Transformator, Netzteil)
regelmäßig auf Schäden überprüfen. Bei Schäden am Ver-
sorgungsgerät dieses keinesfalls benutzen!
Alle Anschluss- und Montagearbeiten nur bei abgeschalteter
Betriebsspannung durchführen!
Ausschließlich nach VDE/EN gefertigte Modellbahntransfor-
matoren verwenden!
À DÉPOSER
EN DÉCHÈTERIE
Stromquellen unbedingt so absichern, dass es bei einem
OU
Kurzschluss nicht zum Kabelbrand kommen kann.
1.2 Das Produkt richtig verwenden
Dieses Produkt ist bestimmt:
- Zum Einbau in Modelleisenbahnanlagen und Dioramen.
- Zum Anschluss an einen Modellbahntransformator (z. B. Art.
5200) bzw. an eine Modellbahnsteuerung mit zugelassener
Betriebsspannung.
- Zum Betrieb in trockenen Räumen.
Jeder darüber hinausgehende Gebrauch gilt als nicht bestim-
89313 mungsgemäß. Für daraus resultierende Schäden haftet der
Stand 03/sw Hersteller nicht.
05/2023
Ho/Kf
1383
LED weiß
Bedienungsanleitung
Operation Manual
DE
1
