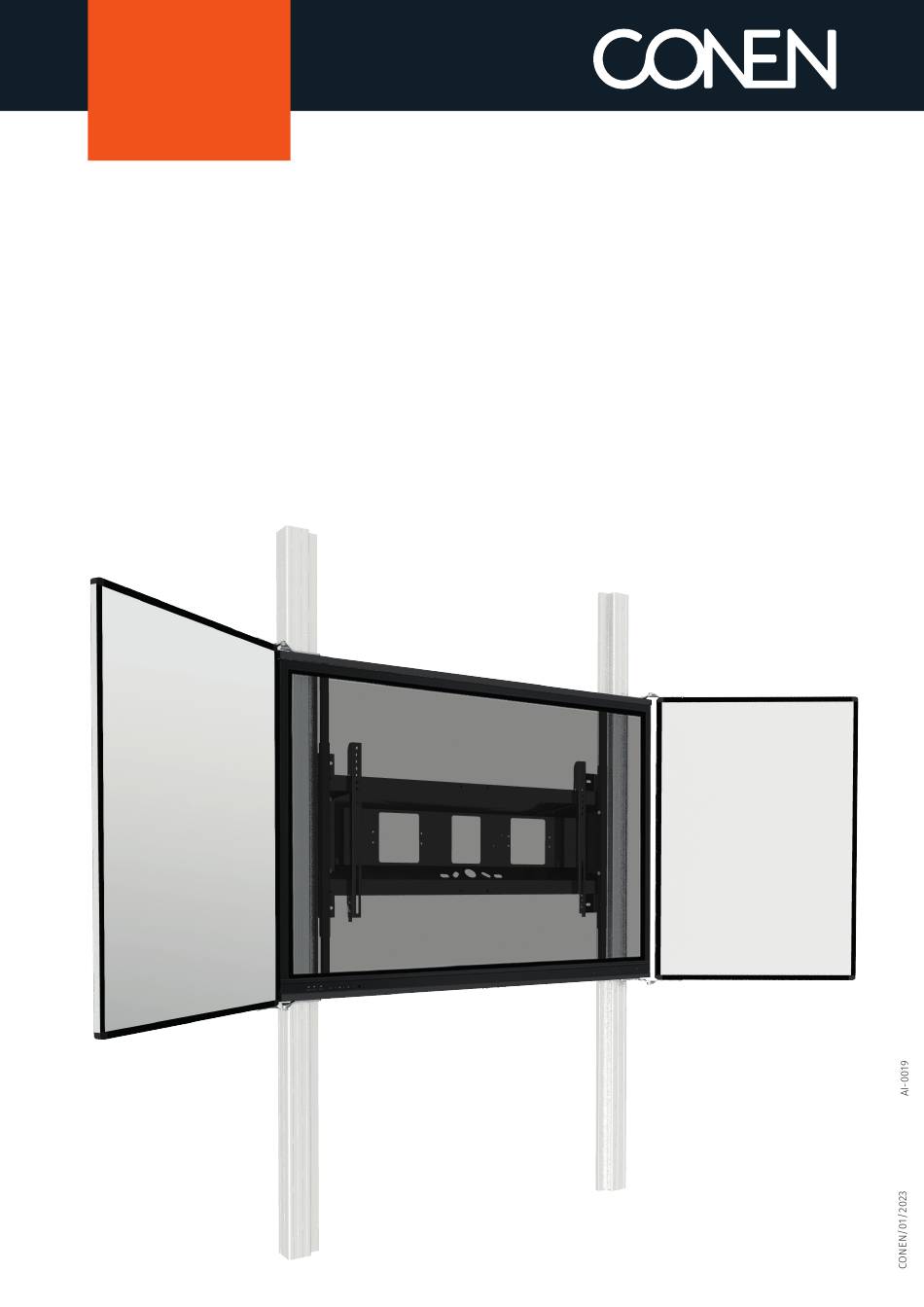

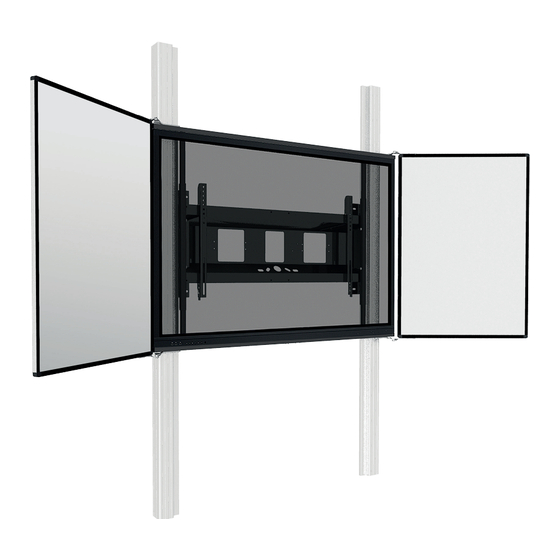

- Seite 1 PYF1-IFPD-W PYFKL-IFPD-W M O N T A G E A N L E I T U N G Manuell höhenverstellbares wandmontiertes Pylonensystem (optional) mit Seitenflügeln für 65-86“ Monitore...
-
Seite 2: Packungsinhalt
PACKUNGSINHALT 8 x Dübel 8 mm 8 x 5x55 4 x M8 x 80 4 x M8x16 4 x M6x16 4 x M8 Optional bei Systemen mit Griff Optional bei Systemen mit Seitenflügeln 4 x M8 x 40 12 x 4,2 x 25 4 x 2,9 x 13 4 x M8 x 16... - Seite 3 MONTAGEANLEITUNG Displayhalterung AF-PY-N, Breite 890 mm Displayhalterung AF-PY-N12, Breite 1290 mm optional Wandmontagematerial nicht im Lieferumfang enthalten Otional erhältlich (Falls eine Bodenmontage nicht möglich ist, z.B. Fußbodenheizung.)
- Seite 4 MONTAGEANLEITUNG optional optional Mutter nicht fest ziehen...
- Seite 5 MONTAGEANLEITUNG Mutter fest ziehen Mittels Wasserwaage ausrichten Mittels Wasserwaage ausrichten Optional bei Systemen mit Griff (ohne Seitenflügel) 11.1...
- Seite 6 MONTAGEANLEITUNG oder 12/13 12/13 13.2 13.1 Bitte den Schiebeweg kontrollieren, sodass das Display nicht gegen die Decke fährt bzw. die Gegengewichte nicht den Boden berühren. Ggf. die oberen Begrenzungsstopper nach oben oder unten versetzen. Ausgleichsgewichte nur nach Bedarf entfernen.
- Seite 7 MONTAGEANLEITUNG Optional bei Systemen mit Seitenflügeln...
- Seite 8 MONTAGEANLEITUNG Zur Justierung der Flügel bitte die Schrauben an der Ober- bzw. Unter- stange lösen. Flügel ausrichten und an- schließend die Schrauben fest ziehen. Flügel- scharnier...
- Seite 9 NOTIZEN...
- Seite 10 NOTIZEN...
- Seite 11 MONTAGEVORSCHRIFTEN WICHTIGE GEFAHREN- UND SICHERHEITSHINWEISE Bitte lesen Sie die folgenden Gefahren- und Sicherheitshinweise sorgfältig durch, bevor Sie die Höhenverstel- lung verwenden. Dies trägt dazu bei, dass die Einheit störungsfrei arbeitet und Unfälle vermieden werden. ELEKTRISCHE SICHERHEIT Schließen Sie das Gerät nur an eine frei zugängliche geerdete 110 - 230 V / 50 Hz-Steckdose an. Stellen Sie sicher, dass das Gerät sofort von der Steckdose getrennt werden kann.
- Seite 12 S Y S T E M S Conen Systems GmbH Conenstr. 4 54497 Morbach-Gonzerath Germany T +49 6533 75-100 E info@conen-systems.com www.conen-systems.com © Copyright: Conen Systems GmbH / 2023...
