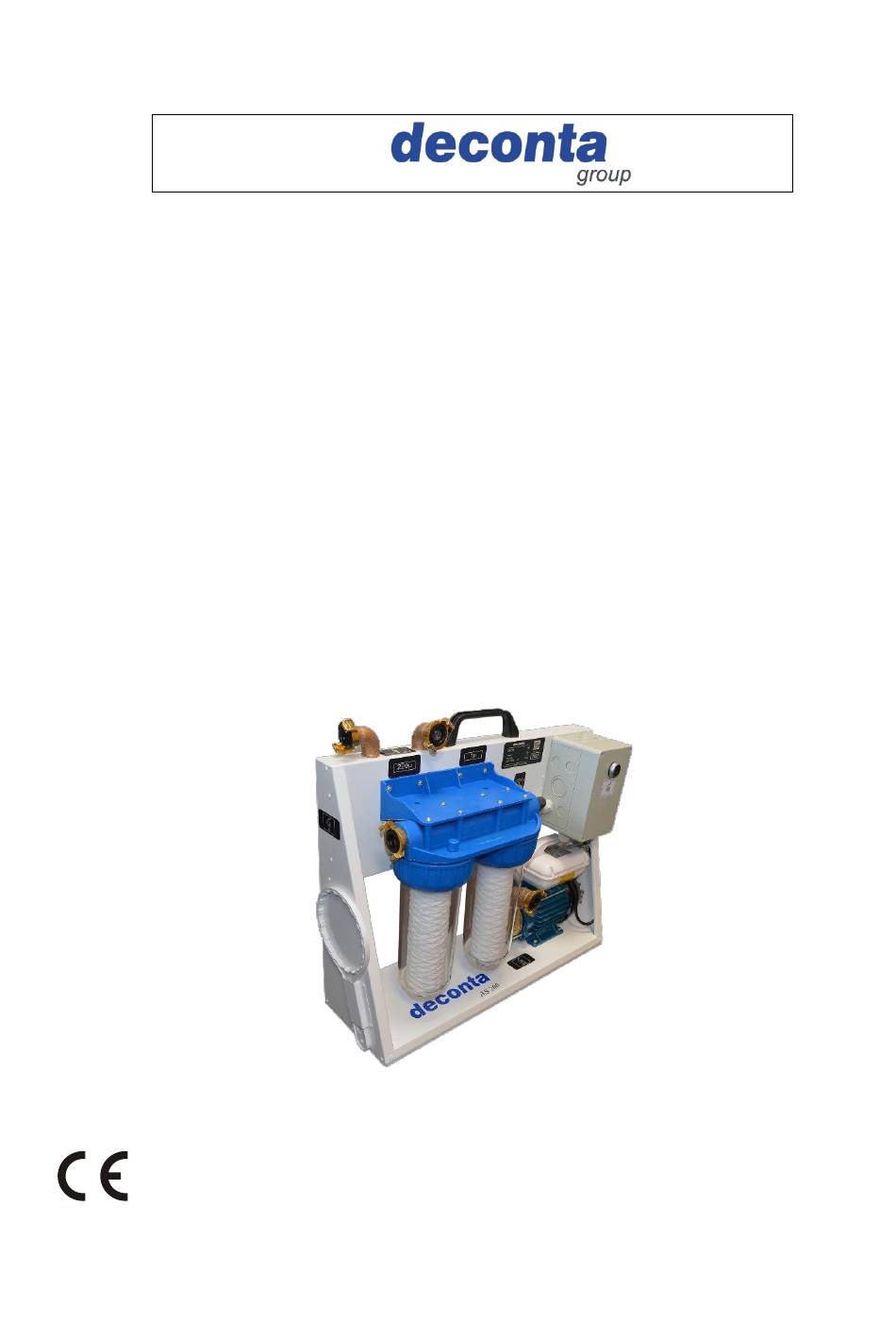

- Seite 1 Original-Betriebssanleitung AS 200 Abwasserfilteranlage Typ 823 Baujahr: ab 2022 deconta GmbH Im Geer 20 46419 Isselburg Telefon: 02874/91560 deconta GmbH Fax: 02874/915611 Im Geer 20 E-Mail: info@deconta.com 46419 Isselburg Web: www.deconta.com Version 1...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Produkt und Hersteller ....................3 Produkt ........................3 Hersteller ........................ 3 Über diese Betriebsanleitung ..................4 Zweck ........................4 Verfügbarkeit ......................4 Warnhinweise ......................4 2.3.1 Signalwörter und Signalfarben ..............4 Beschreibung der Maschine ................... 5 Allgemeine Beschreibung ..................5 Wirksamkeit der Abwasserfiltration ................. -
Seite 3: Produkt Und Hersteller
Produkt und Hersteller Produkt und Hersteller Produkt In dieser Betriebsanleitung ist folgendes Produkt beschrieben: Abwasserfilteranlage AS 200 Hersteller Name und Anschrift deconta GmbH Im Geer 20 46419 Isselburg Telefon 02874/91560 Telefax 02874/915611 E-Mail info@deconta.com Internet www.deconta.com 3 von 18... -
Seite 4: Über Diese Betriebsanleitung
Produkt und Hersteller Über diese Betriebsanleitung Zweck Diese Betriebsanleitung enthält Informationen zur sicheren, störungsfreien und wirtschaftlichen Nutzung der Maschine. Diese Informationen sind für Personen bestimmt, die mit bzw. im Zusammenhang mit der Maschine Aufgaben durchführen. Verfügbarkeit Der Betreiber stellt diese Betriebsanleitung oder Auszüge davon den Personen zur Verfügung, die mit bzw. -
Seite 5: Beschreibung Der Maschine
Beschreibung der Maschine Beschreibung der Maschine Dieser Abschnitt enthält Informationen zum Verständnis der Maschine. Allgemeine Beschreibung Asbestfaserkontaminiertes Abwasser wird über eine 2-stufige Filtereinheit, bestehend aus Vorfilter 220 und Feinfilter 1 oder 5 µ, gesäubert. Eine integrierte Abwasserpumpe startet automatisch, wenn am Duschwasser Ausgang Wasser entnommen wird (bei angeschlossenem Frischwasser Eingang). -
Seite 6: Wirksamkeit Der Abwasserfiltration
Beschreibung der Maschine Wirksamkeit der Abwasserfiltration Versuch: Filterabscheidung Wickelkerze 1 Micrometer 0,77 0,97 1,22 1,54 1,93 2,44 3,07 3,87 4,87 6,14 7,74 9,75 12,28 15,47 19,49 24,56 30,94 Durchmesser in Micrometer 6 von 18... -
Seite 7: Technische Daten
Technische Daten Technische Daten Dieser Abschnitt enthält technische Daten, die die Maschine beschreiben. Dimensionen Masse Gewicht 16,0 kg Anschlüsse Stromanschluss 230 V 50 Hz Personenschutz FI-Schalter 30 mA Schlauchanschlüsse System Geka Durchflussmenge Frischwasser Eingang min 2 l/min Abwasserpumpe selbstansaugend und trockenlaufgeschützt Spannung 230 V 50 Hz Leistung... -
Seite 8: Filtersystem
Technische Daten Filtersystem 10“ 220 µ Vorfilter 10“ 1 µ oder 10“ 5 µ Feinfilter technische Änderungen vorbehalten 8 von 18... -
Seite 9: Sicherheit
Sicherheit Sicherheit Dieser Abschnitt enthält Informationen zum Schutz von Personen. Bestimmungsgemäße Verwendung Die Maschine ist ausschließlich für folgende Verwendung bestimmt: Bestimmungsgemäße Verwendung Abwasserfilteranlage zum Filtern von mit Asbestfasern kontaminiertem Abwasser über eine 2-stufige Filtereinheit, bestehend aus Vorfilter 220µ und Feinfilter 1µ oder 5µ. Nutzungsart Maschine zur Nutzung vorgesehen: •... -
Seite 10: Verbotene Verwendung
Sicherheit Verbotene Verwendung Die Nutzung der Maschine für folgende Zwecke ist verboten: Bestimmungswidrige Verwendung Vernünftigerweise vorhersehbare Fehlanwendung • Verwendung falscher Filter • keine Filter eingebaut • Überwurfmutter des Filtergehäuses nicht handfest angezogen • Wasserschläuche falsch angeschlossen • Fehlbedienung • Verwendung in kondensierender, korrosiver, brennbarer und explosiver Raumluft Hinweise zum Arbeitsschutz Die Pflichten, die sich aus dem Arbeitsschutz ergeben, sind vom Betreiber der Maschine umzusetzen. -
Seite 11: Transport
Anlieferung Sofern keine anderen Vereinbarungen getroffen wurden wird das Gerät, komplett und transportsicher verpackt, vom deconta Werk ausgeliefert. Transportschäden sind bei der Übergabe durch den Spediteur oder sonstiger Lieferanten sofort zu dokumentieren. Bitte vermerken Sie eventuelle Schäden zusätzlich auf dem Frachtbrief. -
Seite 12: Installation
Installation Installation Dieser Abschnitt enthält Informationen über den Anschluss der Maschine an die Energie- und Wasserversorgung. Duschwasser Ausgang Abwasserpumpe Frischwasser Eingang Start (manuell) Abwasser Eingang Abwasserpumpe Vorfilter 220 µ Abwasser Ausgang Feinfilter 1 µ / 5 µ (Kanalisation) Maschine an die Energieversorgung anschließen Stromversorgung 230V, 50Hz (Schukostecker) herstellen Maschine an die Wasserversorgung anschließen •... -
Seite 13: In Betrieb Nehmen
In Betrieb nehmen In Betrieb nehmen Dieser Abschnitt enthält Informationen über das in Betrieb nehmen der Maschine. Schalter Abwasserpumpe Maschine in Betrieb nehmen Zum Einschalten der Abwasserfilteranlage den Schalter der Abwasserpumpe auf Stellung „I“ schalten. Ein zwischen den Anschlüssen „Frischwasser Eingang“ und „Duschwasser Ausgang“ verbauter Strömungsschalter schaltet nun automatisch, bei Wasserentnahme in der Dusche, die Abwasserpumpe ein. -
Seite 14: Instandhaltung
Instandhaltung Instandhaltung Dieser Abschnitt enthält Informationen für die sichere Instandhaltung der Maschine. Die Instandhaltung umfasst alle technischen und organisatorischen Maßnahmen während des Lebenszyklus der Maschine, mit denen der sichere, wirtschaftliche und funktionsfähige Zustand der Maschine gewährleistet wird und Umweltschäden vermieden werden. - Seite 15 Instandhaltung Überwurfmutter Filterkopfschlüssel Feinfilter 1 µ / 5 µ Vorfilter 220 µ HINWEIS Saugschläuche, Pumpen, Filtergehäuse und Filter werden schon durch den Ersteinsatz kontaminiert. Reparaturen und Wartungsarbeiten dürfen nur unter Einhaltung aller einschlägigen Sicherheitsmaßnahmen durchgeführt werden. Die Filter müssen nach den gesetzlichen Bestimmungen entsorgt werden. •...
-
Seite 16: Lagerung
Lagerung Lagerung Dieser Abschnitt enthält Informationen über die sichere Lagerung der Maschine. Die Maschine wird in folgenden Fällen gelagert: • Nach einer Außerbetriebnahme für eine längere Nichtnutzung • Nach einer Außerbetriebnahme für eine Standortverlagerung 10.1 Maschine lagern Um Schäden zu vermeiden, darf die Anlage nur in trockene, für Unbefugte unzugängliche Räume aufbewahrt werden. -
Seite 17: Entsorgung
Entsorgung Entsorgung Entsorgung ist das Erfassen, Sammeln, Umformen, Selektieren, Aufbereiten, Regenerieren, Vernichten, Verwerten und Verkaufen der zu entsorgenden Materialien, die in der Maschine verbaut sind. Dieser Abschnitt enthält Informationen über die sach- und fachgerechte Entsorgung der Maschine. Rechtsvorschriften Die Entsorgung der Maschine erfolgt in Übereinstimmung mit den Rechtsvorschriften des Landes, in dem die Maschine entsorgt wird. -
Seite 18: Eg-Konformitätserklärung
Baujahr: ab 2022 Beschreibung: Abwasserfilteranlage AS 200 allen einschlägigen Bestimmungen der angewandten Rechtsvorschriften (nachfolgend) - einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen - entspricht. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Diese Erklärung bezieht sich nur auf die Maschine in dem Zustand, in dem sie in Verkehr gebracht wurde;...
